Echtzeituhr (RTC)

Überblick

Der M241 Logic Controller ist mit einer RTC ausgestattet, die Systemdatum und -uhrzeit übermittelt und Funktionen mit Echtzeituhr-Bedarf unterstützt. Damit die Uhrzeit auch ohne Spannungsversorgung aufrechterhalten werden kann, ist eine nicht-wiederaufladbare Batterie erforderlich (siehe Referenz unten). Eine Batterie-LED an der Frontseite der Steuerung verweist darauf, ob die Batterie leer ist oder fehlt.

Die folgende Tabelle zeigt, wie eine RTC-Abweichung verwaltet wird:

RTC-Merkmal	Beschreibung
RTC-Abweichung	Weniger als 60 Sekunden pro Monat ohne Kalibrierung durch den Benutzer bei 25 °C (77 °F).

Batterie

Die Steuerung verfügt über eine Batterie.

Bei Ausfall der Spannungsversorgung übernimmt die Backup-Batterie die Verwaltung der RTC für die Steuerung.

Die folgende Tabelle enthält die Kenndaten der Batterie:

Kenndaten	Beschreibung
Verwendung	Im Fall eines vorübergehenden Stromausfalls versorgt die Batterie die RTC.
Lebensdauer der Backup-Batterie	Mindestens 2 Jahre bei max. 25 °C (77 °F). Höhere Temperaturen verkürzen die Dauer.
Batterie-Überwachung	Ja
Austauschbarkeit	Ja
Typ der Steuerungsbatterie	Lithium-Kohlenstoffmonofluorid-Batterie, Typ Panasonic BR2032

Einsetzen und Auswechseln der Batterie

Lithium-Batterien sind zwar aufgrund ihres langsamen Entladens und ihrer langen Lebensdauer vorzuziehen, sie stellen jedoch eine Gefahr für Personal, Geräte und Umwelt dar und müssen ordnungsgemäß gehandhabt werden.

GEFAHR
	EXPLOSIONS-, BRAND- ODER CHEMISCHE GEFAHR Alle Batterien sind durch Batterien desselben Typs zu ersetzen. Halten Sie sich an alle Anweisungen des Batterieherstellers. Entfernen Sie alle herausnehmbaren Batterien, bevor Sie das Gerät entsorgen. Verbrauchte Batterien sind ordnungsgemäß zu recyceln bzw. zu entsorgen. Schützen Sie die Batterien vor potenziellen Kurzschlüssen. Die Batterien dürfen weder aufgeladen noch zerlegt, über 100 °C erhitzt oder verbrannt werden. Verwenden Sie ausschließlich Ihre Hände oder isolierte Werkzeuge, wenn Sie Batterien herausnehmen oder auswechseln. Achten Sie beim Anschließen und Einlegen neuer Batterien auf die richtige Polarität. Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

GEFAHR

EXPLOSIONS-, BRAND- ODER CHEMISCHE GEFAHR

Alle Batterien sind durch Batterien desselben Typs zu ersetzen.
Halten Sie sich an alle Anweisungen des Batterieherstellers.
Entfernen Sie alle herausnehmbaren Batterien, bevor Sie das Gerät entsorgen.
Verbrauchte Batterien sind ordnungsgemäß zu recyceln bzw. zu entsorgen.
Schützen Sie die Batterien vor potenziellen Kurzschlüssen.
Die Batterien dürfen weder aufgeladen noch zerlegt, über 100 °C erhitzt oder verbrannt werden.
Verwenden Sie ausschließlich Ihre Hände oder isolierte Werkzeuge, wenn Sie Batterien herausnehmen oder auswechseln.
Achten Sie beim Anschließen und Einlegen neuer Batterien auf die richtige Polarität.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

Halten Sie sich an die nachfolgend aufgeführten Schritte zum Einsetzen oder Auswechseln der Batterie:

Schritt	Aktion
1	Trennen Sie die Spannungszufuhr der Steuerung.

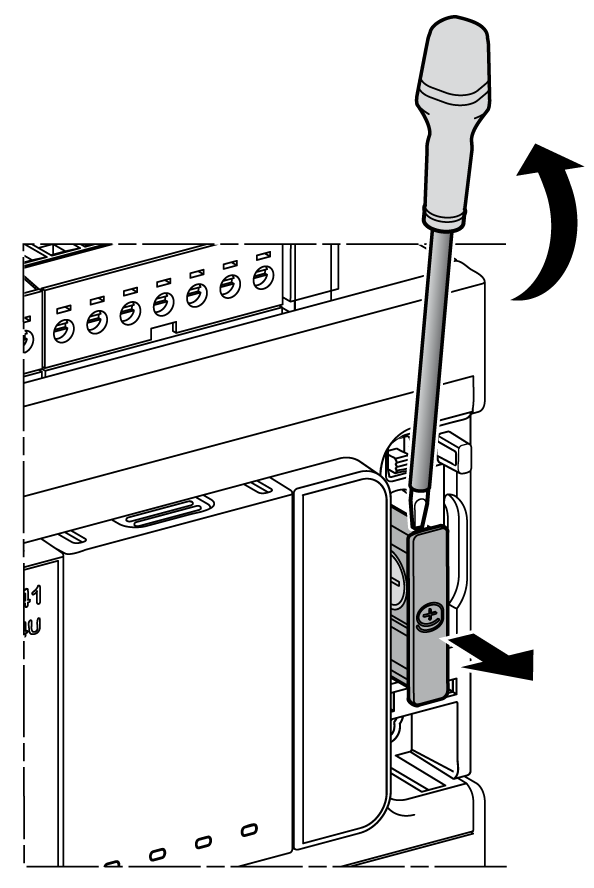

2	Lösen Sie die Batteriehalterung mithilfe eines isolierten Schraubendrehers.

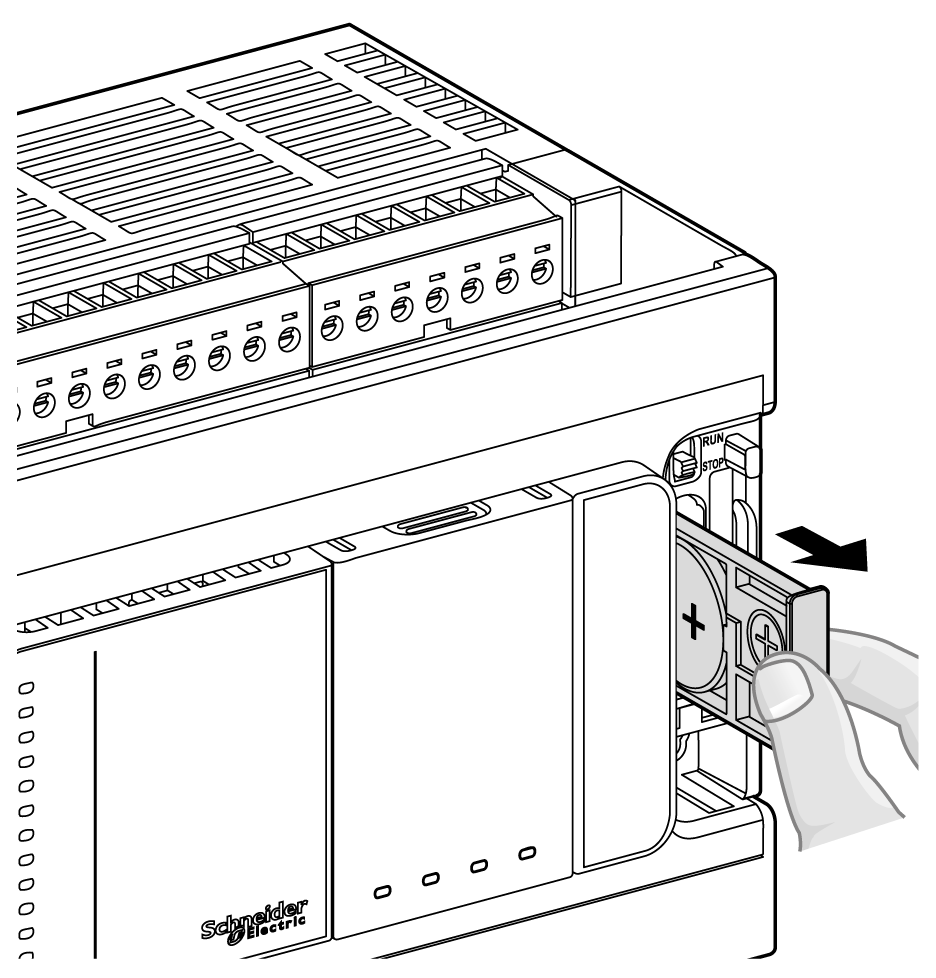

3	Schieben Sie die Batteriehalterung aus der Steuerung.

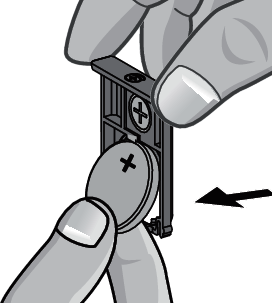

4	Entnehmen Sie die Batterie aus ihrer Halterung.

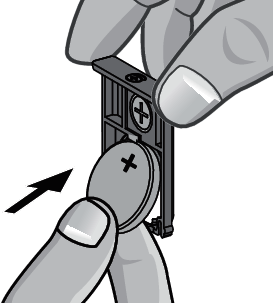

5	Legen Sie die neue Batterie in die Batteriehalterung ein. Achten Sie dabei auf die Polaritätsmarkierungen auf der Batterie.

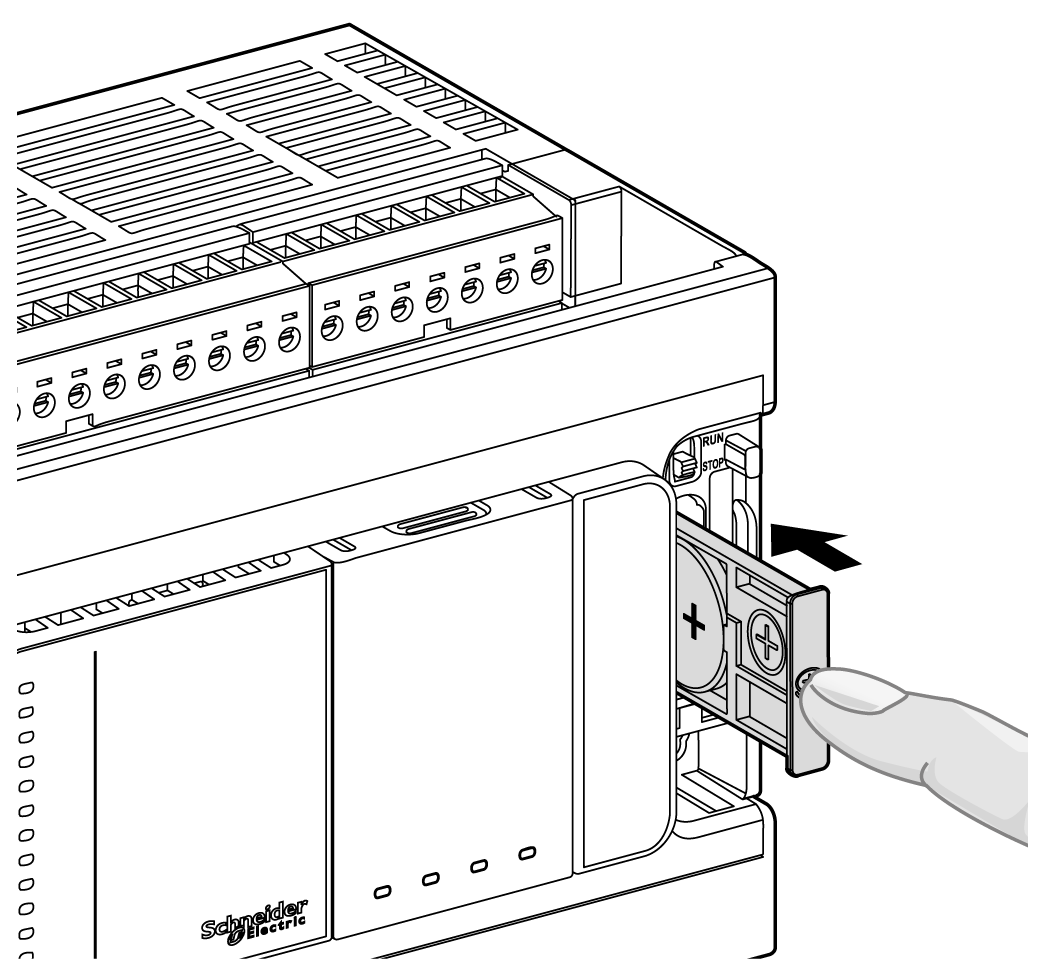

6	Schieben Sie die Batteriehalterung wieder in die Steuerung ein und stellen Sie dabei sicher, dass die Verriegelung mit einem Klicken einrastet.
7	Schalten Sie den M241 Logic Controller ein.
8	Stellen Sie die interne Uhr. Detaillierte Informationen zur internen Uhr finden Sie im M241 Logic Controller - Programmierhandbuch.

HINWEIS: Die Batterien in Steuerungen dürfen nur durch Batterien eines in dieser Dokumentation angegebenen Typs ersetzt werden. Andernfalls ist Brand- oder Explosionsgefahr gegeben.

WARNUNG
	BRAND- ODER EXPLOSIONSGEFAHR DURCH UNGEEIGNETE BATTERIEN Ersetzen Sie Batterien durch Batterien eines identischen Typs: Panasonic Typ BR2032. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.
