Maximale Hardware-Konfiguration

Einführung

Der M241 Logic Controller ist ein Steuerungssystem, das eine Komplettlösung mit optimierten Konfigurationen und erweiterbarer Architektur bereitstellt.

Prinzip der lokalen und dezentralen Konfiguration

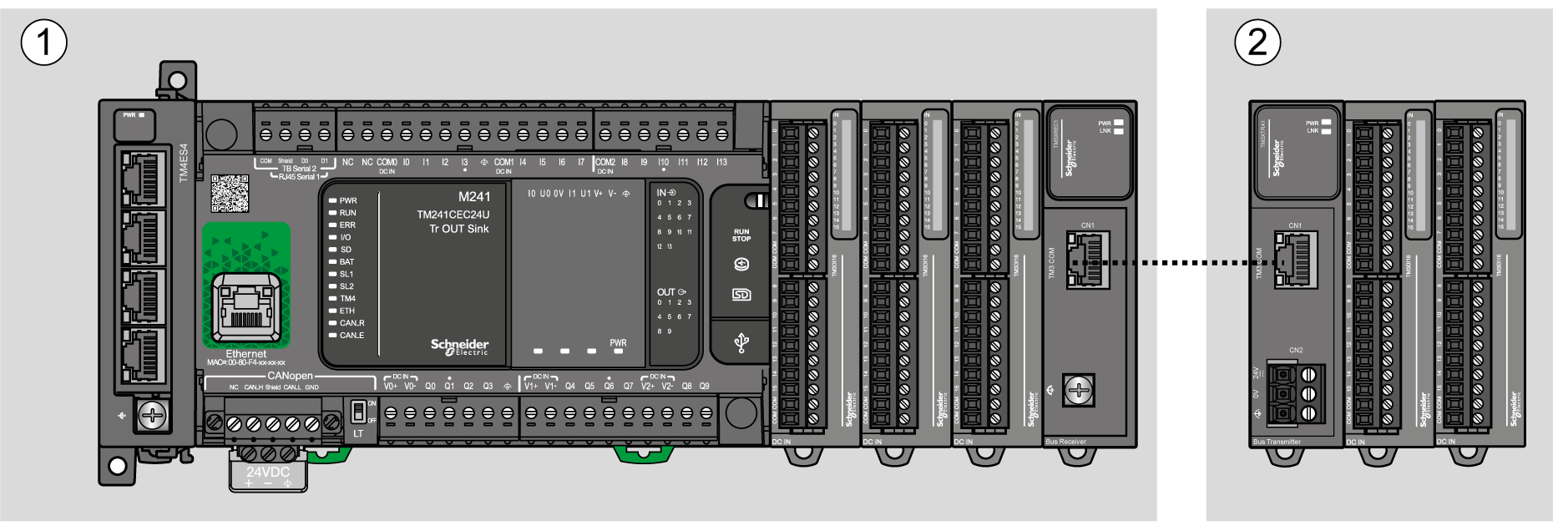

Die folgende Abbildung definiert die lokale und dezentrale Konfiguration:

(1) Lokale Konfiguration

(2) Dezentrale Konfiguration

M241 Logic Controller-Architektur bei lokaler Konfiguration

Eine optimierte lokale Konfiguration und Flexibilität werden durch den Verband folgender Komponenten erreicht:

  • M241 Logic Controller

  • TM4-Erweiterungsmodule

  • TM3-Erweiterungsmodule

  • TM2-Erweiterungsmodule

Die Architektur der M241 Logic Controller-Konfiguration ist von den Anforderungen der jeweiligen Anwendung abhängig.

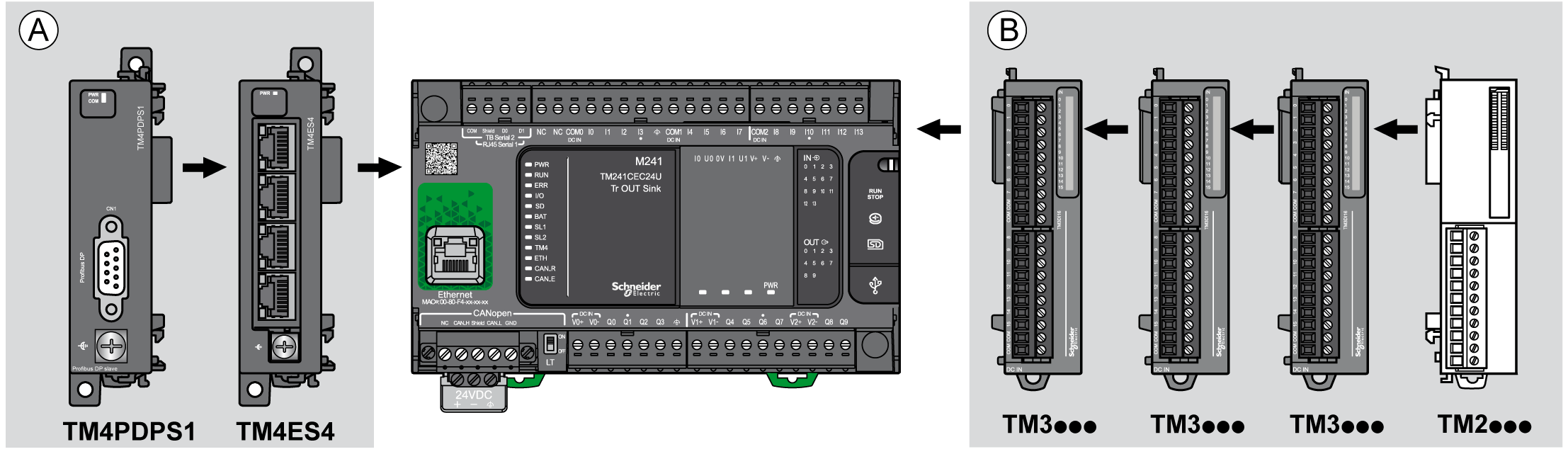

Die folgende Abbildung zeigt die Komponenten einer lokalen Konfiguration:

(A) Erweiterungsmodule (maximal 3)

(B) Erweiterungsmodule (maximal 7)

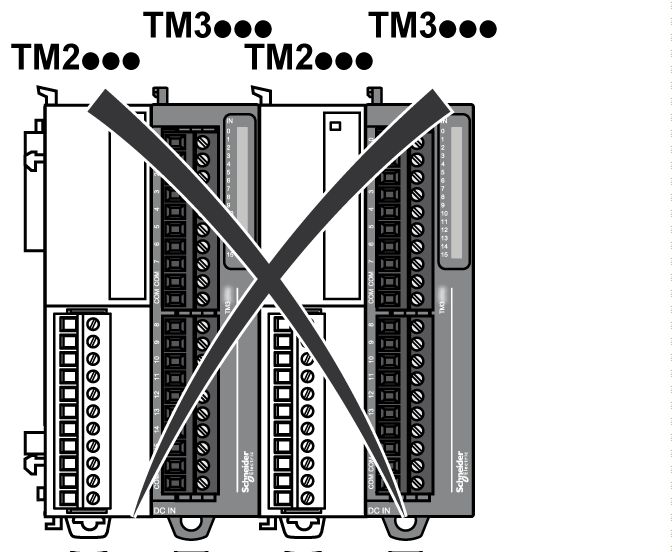

HINWEIS: Die im Folgenden gezeigte Installation eines TM2-Moduls hinter einem TM3-Modul ist unzulässig:

M241 Logic Controller - Architektur bei dezentraler Konfiguration

Eine optimierte dezentrale Konfiguration und Flexibilität werden durch den Verband folgender Komponenten erreicht:

  • M241 Logic Controller

  • TM4-Erweiterungsmodule

  • TM3-Erweiterungsmodule

  • TM3-Sender- und Empfängermodule

Die Architektur der M241 Logic Controller-Konfiguration ist von den Anforderungen der jeweiligen Anwendung abhängig.

HINWEIS: TM2-Module dürfen nicht in Konfigurationen verwendet werden, in denen TM3-Sender- und -Empfängermodule enthalten sind.

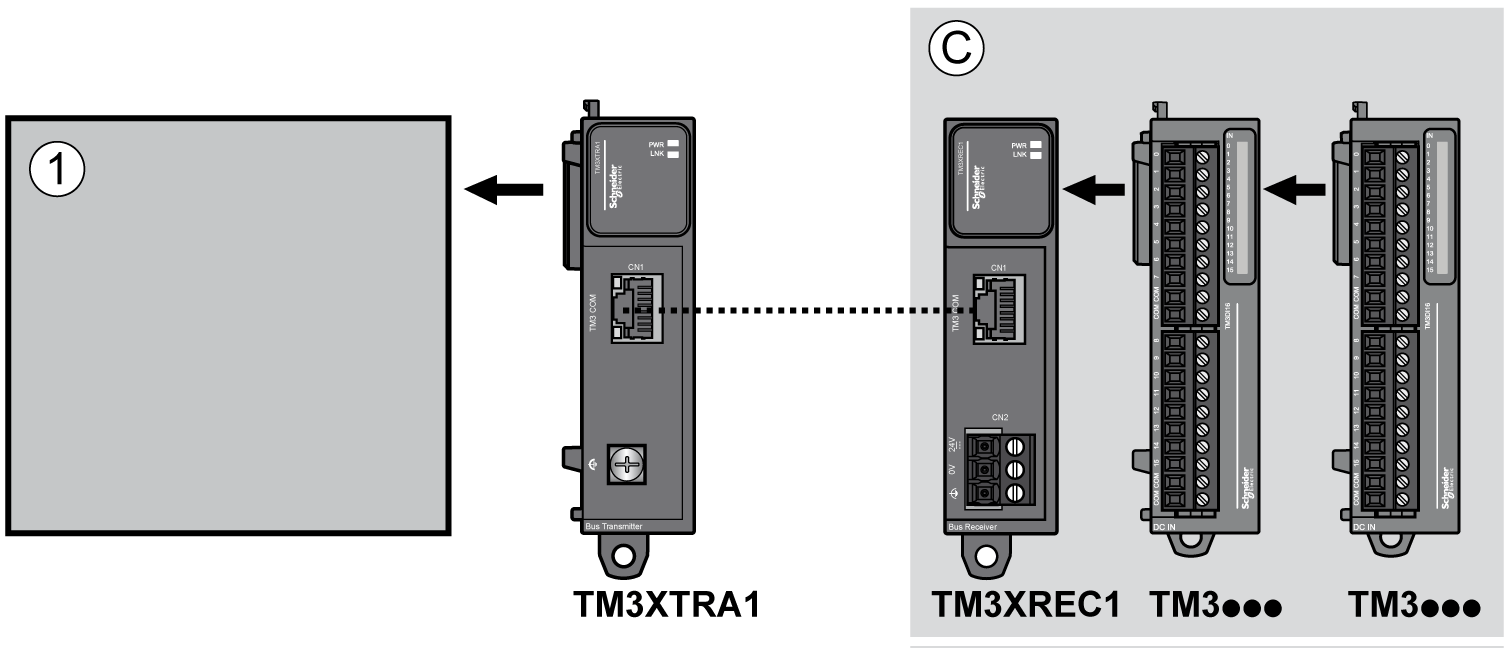

Die folgende Abbildung zeigt die Komponenten einer dezentralen Konfiguration:

(1) Logic Controller und Module

(C) TM3-Erweiterungsmodule (maximal 7)

M241 Logic Controller - Architektur bei verteilter Konfiguration

Eine optimierte dezentrale Konfiguration und Flexibilität werden durch die Zuordnung folgender Komponenten erreicht:

Diese Abbildung zeigt die Komponenten einer verteilten Architektur:

(D) Verteilte TM3-Module

Maximale Anzahl Module

Die folgende Tabelle zeigt die maximal unterstützte Konfiguration:

Referenzen

Maximum

Konfigurationstyp

TM241••••

7 TM3/TM2-Erweiterungsmodule

Lokal

TM241••••

3 TM4-Erweiterungsmodule

Lokal

TM3XREC1

7 TM3-Erweiterungsmodule

Dezentral

TM3BCEIP

TM3BCSL

TM3BCCO

7 TM3-Erweiterungsmodule ohne Sender und Empfänger

14 TM3-Erweiterungsmodule mit Sender und Empfänger

Verteilt

HINWEIS: TM3-Sender- und Empfängermodule und TM3-Buskoppler sind in der maximalen Anzahl der Erweiterungsmodule nicht berücksichtigt.
HINWEIS: Die Konfiguration mit TM4-, TM3- und TM2-Erweiterungsmodulen wird von der EcoStruxure Machine Expert-Software im Fenster Konfiguration bestätigt.
HINWEIS: In einigen Umgebungen kann eine maximale Konfiguration, die aus Modulen mit hohem Stromverbrauch besteht, in Verbindung mit der maximal zulässigen Entfernung zwischen den TM3-Sender- und -Empfängermodulen zu Buskommunikationsproblemen führen, obwohl die Software EcoStruxure Machine Expert diese Konfiguration zulässt. In diesem Fall müssen Sie den Stromverbrauch der Module in Ihrer Konfiguration sowie die Mindestkabellänge für Ihre Anwendung untersuchen und bei Bedarf anpassen.
