Merkmale und Verdrahtung der DC-Spannungsversorgung

Überblick

In diesem Abschnitt werden die Merkmale und Verdrahtungspläne der DC-Spannungsversorgung vorgestellt.

Gültiger Spannungsbereich der DC-Spannungsversorgung

Wenn der angegebene Spannungsbereich nicht eingehalten wird, erfolgt die Umschaltung der Ausgänge ggf. nicht wie erwartet. Verwenden Sie geeignete Sicherheitssperren und Spannungsüberwachungskreise.

 GEFAHR
BRANDGEFAHR
  • Verwenden Sie für die maximale Stromleistung der E/A-Kanäle und Spannungsversorgungen ausschließlich angemessene Drahtstärken.
  • Für die Verdrahtung von Relaisausgängen mit 2 A sind Leiter mit einer Drahtstärke von mindestens 0,5 mm2 (AWG 20) mit einem Temperaturnennwert von mindestens 80 °C (176 °F) zu verwenden.
  • Für die gemeinsamen Leiter bei der Relaisausgangsverdrahtung (7 A) bzw. für die Verdrahtung von Relaisausgängen mit über 2 A sind Leiter mit einer Drahtstärke von mindestens 1,0 mm2 (AWG 16) mit einem Temperaturnennwert von mindestens 80 °C (176 °F) zu verwenden.
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.
 WARNUNG
UNBEABSICHTIGTER GERÄTEBETRIEB
Überschreiten Sie keinen der in den umgebungsspezifischen und elektrischen Kenndatentabellen angegebenen Nennwerte.
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Empfehlungen zur DC-Spannungsversorgung

Für den M241 Logic Controller und die zugehörigen E/A (TM2-, TM3- und integrierte E/A) sind Spannungsversorgungen mit einer Nennspannung von 24 VDC erforderlich. Die 24-VDC-Spannungsversorgung muss eine Sicherheitskleinspannung (Safety Extra Low Voltage, SELV) oder Schutzkleinspannung (Protective Extra Low Voltage, PELV) nach IEC 61140 sein. Für diese Spannungsversorgungen besteht eine Potenzialtrennung zwischen den elektrischen Ein- und Ausgangsschaltkreisen der Spannungsversorgung.

 WARNUNG
ÜBERHITZUNGS- UND BRANDGEFAHR
  • Die Geräte dürfen nicht direkt an die Netzspannung angeschlossen werden.
  • Verwenden Sie für die Spannungszufuhr für die Geräte nur isolierte PELV-Spannungsversorgungen und -Schaltkreise1.
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

1 Zur Gewährleistung der Konformität mit den UL-Anforderungen (Underwriters Laboratories) muss die Spannungsversorgung darüber hinaus den verschiedenen Kriterien von NEC Class 2 entsprechen und über eine inhärente Strombegrenzung auf eine maximale Ausgangsleistungsverfügbarkeit von weniger als 100 VA verfügen (ca. 4 A bei Nennspannung) bzw. nicht inhärent begrenzt, aber mit einer zusätzlichen Schutzvorrichtung ausgestattet sein, z. B. mit einem Leistungsschalter oder einer Sicherung, die die Anforderungen von UL 61010-1, Abschnitt 9.4 für leistungsbegrenzte Stromkreise erfüllt. In jedem Fall darf die Stromgrenze nie den in den elektrischen Kenndaten und Verdrahtungsplänen in der vorliegenden Dokumentation für das Gerät angegebenen Grenzwert überschreiten. In jedem Fall muss die Spannungsversorgung geerdet und die Stromkreise der Klasse II (Class 2) müssen separat von anderen Stromkreisen verlegt werden. Wenn die in den elektrischen Kenndaten oder Verdrahtungsplänen angegebene Nennkapazität größer ist als als die vorgegebene Stromgrenze, können mehrere Class 2-Spannungsversorgungen verwendet werden.

DC-Kenndaten der Steuerung

Die folgende Tabelle enthält die Kenndaten der DC-Spannungsversorgung für die Steuerung:

Merkmal

Wert

Bemessungsspannung

24 VDC

Gültiger Spannungsbereich der Spannungsversorgung

20,4 bis 28,8 VDC

Stromunterbrechungszeit

1 ms bei 24 VDC

Maximaler Einschaltstrom

50 A

Leistungsaufnahme

32,6 W

max. 40,4 W(1)

Isolation

zwischen DC-Spannungsversorgung und interner Logik

Nicht isoliert

zwischen DC-Spannungsversorgung und Schutzerde (PE)

500 VAC

(1) Controller + 7 TM3-Erweiterungsmodule

Unterbrechung der Spannungsversorgung

TM241C••24T, TM241C•40T, TM241C••24U und TM241C•40U müssen von einer externen 24-V-Spannungsquelle versorgt werden. Sofern der M241 Logic Controller an eine geeignete Spannungsversorgung angeschlossen ist, arbeitet er bei einer Unterbrechung der Spannungsversorgung wie von den IEC-Normen verlangt mindestens 10 ms lang normal weiter.

TM241C••24T, TM241C•40T, TM241C••24U und TM241C•40U müssen von einer externen 24-V-Spannungsquelle versorgt werden. Sofern der M241 Logic Controller an eine geeignete Spannungsversorgung angeschlossen ist, arbeitet er bei einer Unterbrechung der Spannungsversorgung wie von den IEC-Normen verlangt mindestens 10 ms lang normal weiter.

Bei der Planung der Spannungsverwaltung für die Steuerung muss die Dauer von Spannungsunterbrechungen aufgrund der schnellen Zykluszeit der Steuerung berücksichtigt werden.

Während der Spannungsunterbrechung können potenziell zahlreiche Scanvorgänge der Logik und infolgedessen Aktualisierungen der E/A-Abbildtabelle erfolgen, wobei die Eingänge, die Ausgänge oder beide nicht mit externer Spannung versorgt werden, je nach der Architektur des Spannungssystems und der Umstände der Spannungsunterbrechung.

 WARNUNG
UNBEABSICHTIGTER GERÄTEBETRIEB
  • Überwachen Sie jede im Steuerungssystem verwendete Spannungsquelle einzeln, einschließlich der Eingangs-/Ausgangsspannungsversorgungen und der Spannungsversorgung der Steuerung, um ein geeignetes Herunterfahren des Systems bei Störungen des Spannungssystems gewährleisten zu können.
  • Die Eingänge, die die einzelnen Spannungsversorgungsquellen überwachen, dürfen nicht gefiltert werden.
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Verdrahtungsplan der DC-Spannungsversorgung

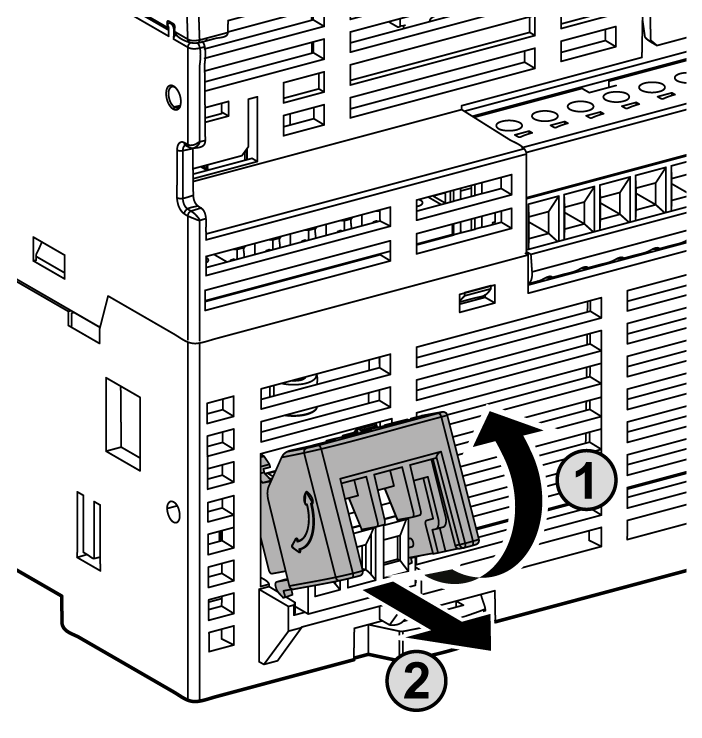

Die nachstehende Abbildung zeigt den Abbau der Klemmenleiste für die Spannungsversorgung:

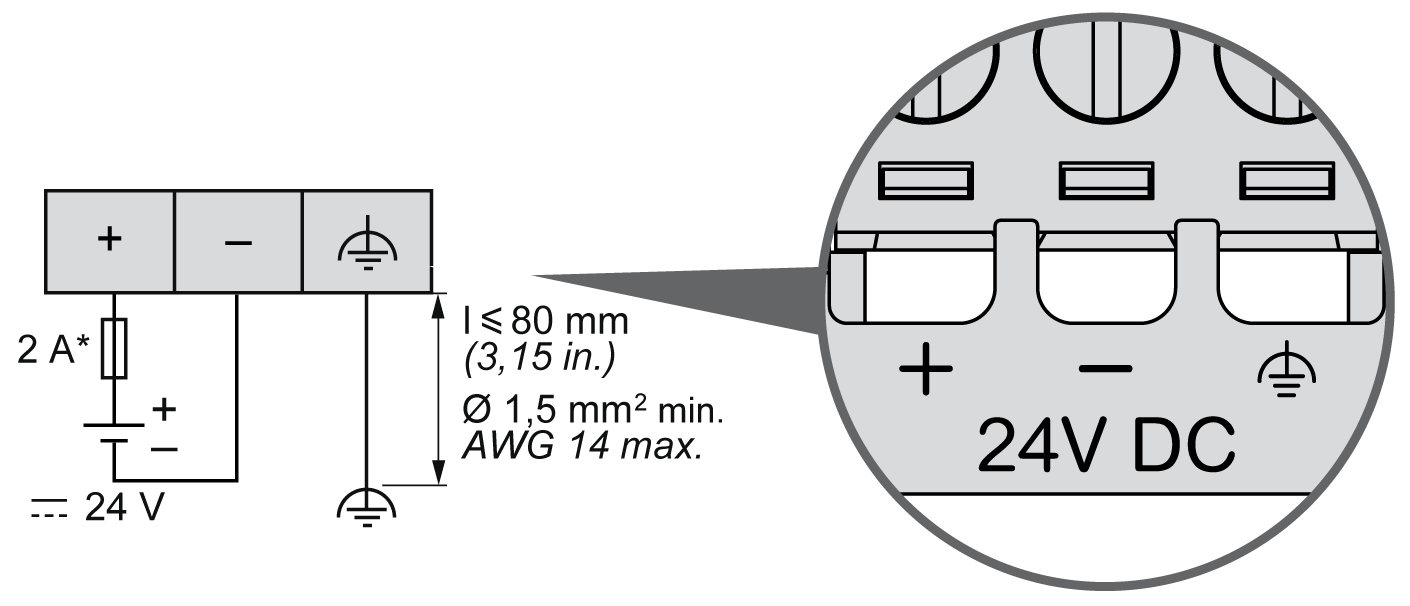

Die folgende Abbildung zeigt die Verdrahtung der DC-Spannungsversorgung:

* Sicherung Typ T

Weitere Informationen finden Sie unter Regeln für abnehmbare Schraubklemmenleisten (Abstand 5,08 mm).
