Konfigurationsfenster der Tasks

Beschreibung des Fensters

Im folgenden Fenster können die Tasks konfiguriert werden. Doppelklicken Sie in der Anwendungsbaumstruktur auf die Task, die Sie konfigurieren möchten, um dieses Fenster zu öffnen.

Jeder Konfigurationstask hat eigene, von anderen Tasks unabhängige Parameter.

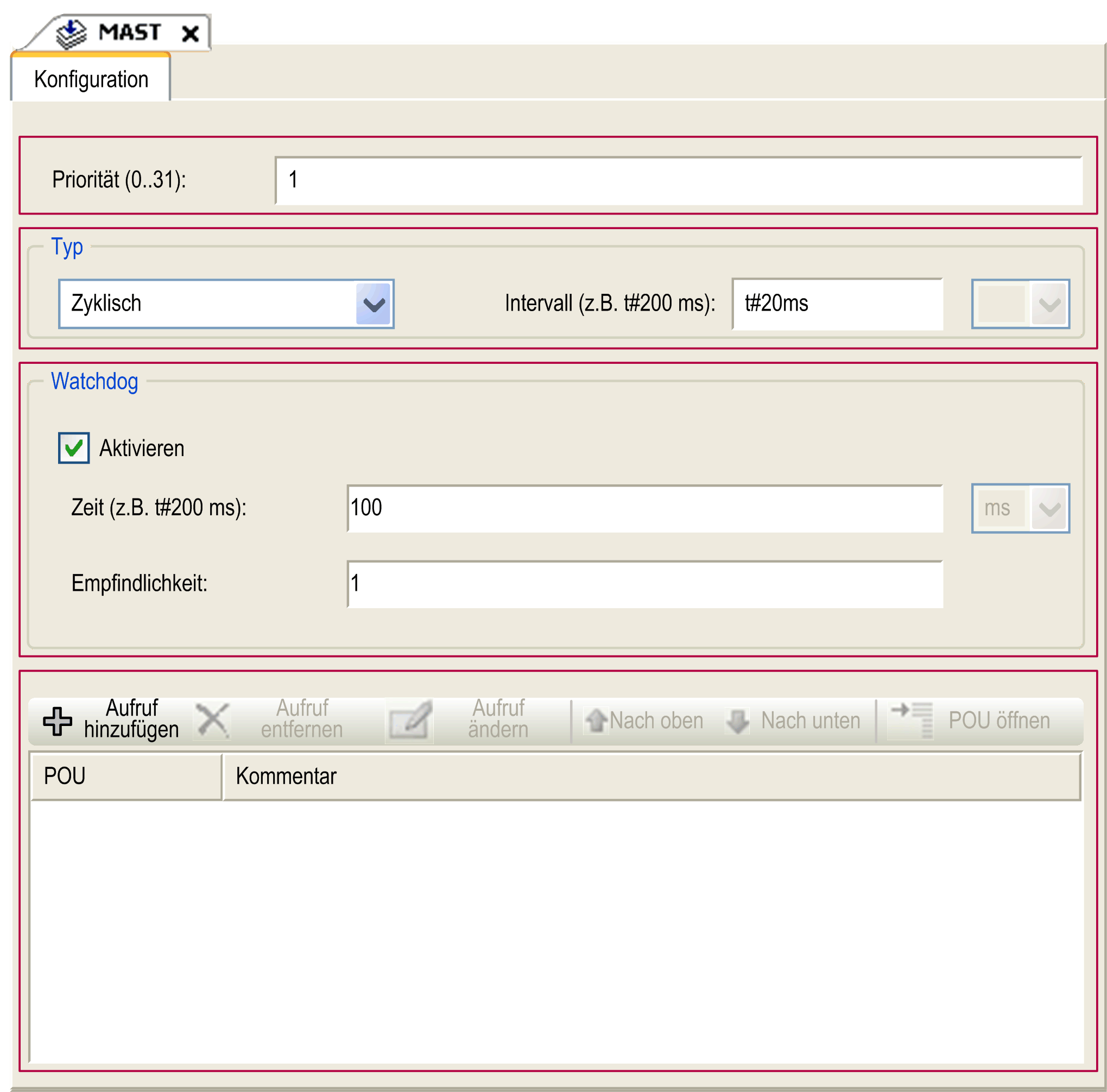

Das Fenster Konfiguration besteht aus 4 Bereichen:

In der folgenden Tabelle werden die Felder des Fensters Konfiguration beschrieben:

Feldname

Definition

Priorität

Sie können die Priorität einer Task mit einer Nummer von 0 bis 31 konfigurieren (0 entspricht dabei der höchsten, 31 der niedrigsten Priorität).

Zu einem Zeitpunkt kann jeweils nur eine Task ausgeführt werden. Die Priorität bestimmt, wann die Task ausgeführt wird: Eine Task mit höherer Priorität erhält Vorrang vor einer Task mit niedrigerer Priorität.

HINWEIS: Vermeiden Sie das Zuweisen von Tasks mit dergleichen Priorität. Wenn noch andere Tasks vorhanden sind, die versuchen, Tasks mit der gleichen Priorität zuvorzukommen, kann dies zu unvorhersehbaren Ergebnissen führen. Wichtige Informationen finden Sie unter Taskprioritäten.

Typ

Die folgenden Tasktypen sind verfügbar:

Watchdog

Für die Konfiguration des Watchdogs müssen Sie 2 Parameter definieren:

  • Zeit: Geben Sie das Timeout ein, nach dessen Ablauf der Watchdog ausgeführt werden soll.

  • Empfindlichkeit: Definiert, wie oft der Watchdog-Timer ablaufen muss, bevor die Steuerung die Programmausführung beendet und sich in einen HALT-Zustand begibt.

POUs

Die Liste der von der Task gesteuerten POUs (Programming Organization Unit), wird im Fenster der Taskkonfiguration definiert:

  • Um eine mit der Task verknüpfte POU hinzuzufügen, verwenden Sie den Befehl Aufruf hinzufügen und wählen Sie die POU in der Eingabehilfe aus.

  • Verwenden Sie den Befehl Aufruf löschen, um eine POU aus der Liste zu entfernen.

  • Um die in der Liste ausgewählte POU durch eine andere zu ersetzen, verwenden Sie den Befehl Aufruf ändern.

  • POUs werden in der Reihenfolge ausgeführt, in der sie in der Liste angezeigt werden. Um die POUs in der Liste zu verschieben, wählen Sie eine POU aus und verwenden Sie den Befehl Nach oben oder Nach unten.

HINWEIS: Sie können eine beliebige Anzahl von POUs erstellen. Wenn eine Anwendung anstelle einer großen POU über mehrere kleine POUs verfügt, kann dadurch die Aktualisierungszeit der Variablen im Online-Modus verbessert werden.
