Digitalausgänge

Überblick

Der Modicon M262 Logic/Motion Controller verfügt über 4 integrierte schnelle Digitalausgänge.

Die Digitalausgänge werden an der Vorderseite der Steuerung angeschlossen.

GEFAHR
	BRANDGEFAHR Verwenden Sie für die maximale Stromleistung der E/A-Kanäle und Spannungsversorgungen ausschließlich angemessene Drahtstärken. Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

WARNUNG
	UNBEABSICHTIGTER GERÄTEBETRIEB Überschreiten Sie keinen der in den umgebungsspezifischen und elektrischen Kenndatentabellen angegebenen Nennwerte. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Merkmale der Schnellausgänge

In der nachstehenden Tabelle werden die Merkmale der integrierten Digitalausgänge beschrieben:

Kenndaten		Wert
Anzahl Ausgangskanäle		4 Ausgänge (Q0 bis Q3)
Ausgangstyp		Transistor
Ausgangssignaltyp		Source (Push/Pull)
Nennausgangsspannung		24 VDC
Ausgangsstrom		500 mA
Gesamtausgangsstrom		2 A
Leckstrom im ausgeschalteten Zustand		< 0,01 mA
Maximalleistung Glühlampe		Max. 1,5 W
Einschaltzeit		1 μs max.
Abschaltzeit		1 μs max.
Schutz vor Kurzschluss oder Überlast		Ja Typischer Strom 5 A pro Ausgang. Fehlerverwaltung nach Gruppe: Q0 bis Q3
Automatisches Wiedereinschalten nach Kurzschluss oder Überlast		Ja, 10 Sek. (von der EcoStruxure Machine Expert-Software aktiviert/deaktiviert)
Potenzialtrennung	Zwischen Ausgangskanälen	Nein
	Zwischen Ausgang und interner Logik	550 VAC für 1 Minute
	Zwischen Ausgang und Eingang	550 VAC für 1 Minute
Kabellänge		< 30 m (98.4 ft)
Anschlusstyp		Abnehmbare Federklemmenleiste
Steckverbinderhaltbarkeit (Ein-/Aussteckvorgänge)		Mehr als 100 Vorgänge
HINWEIS: Weitere Informationen zum Schutz der Ausgänge finden Sie unter Schutz der Ausgänge vor Schäden durch induktive Lasten.

Pinbelegung

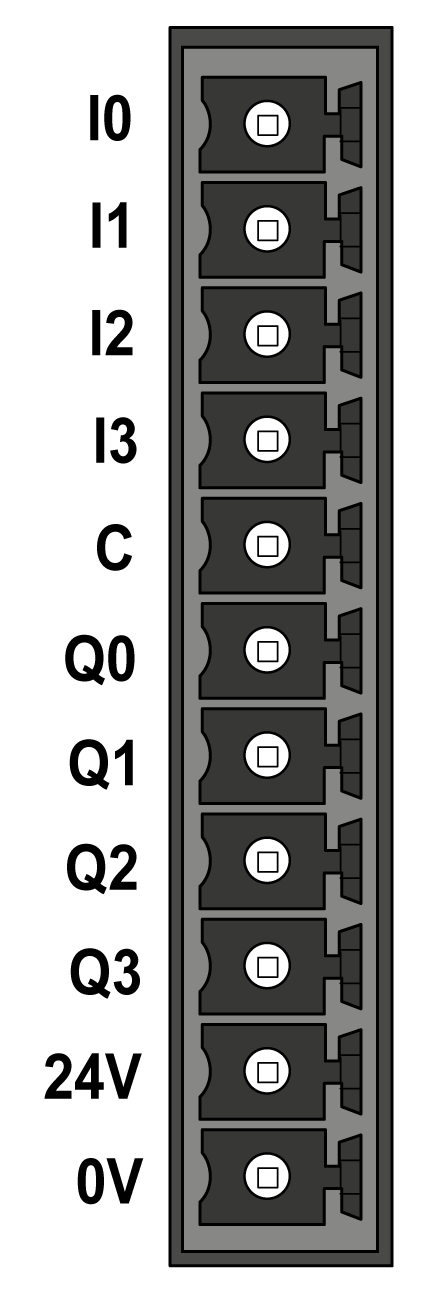

Die folgende Abbildung veranschaulicht die Pinbelegung des Steckverbinders:

In der nachstehenden Tabelle wird die Pinbelegung des integrierten E/A-Anschlusses beschrieben:

Pin	Bezeichnung	Beschreibung
6	Q0	Digitalausgang 0
7	Q1	Digitalausgang 1
8	Q2	Digitalausgang 2
9	Q3	Digitalausgang 3
10	24V	Ausgänge und Geber, 24 VDC-Spannungsversorgung
11	0V	Ausgänge und Geber, 0 VDC-Spannungsversorgung

Kenndaten der Spannungsversorgung für Ausgänge/Geber

Die nachstehenden Tabellen enthalten die Kenndaten der Spannungsversorgung, die von der Steuerung für die integrierten Digitalausgänge und die Geberschnittstelle bereitgestellt wird.

Eigenschaft	Wert
Nennspannung	24 VDC
Gültiger Spannungsbereich der Spannungsversorgung	20,4...28,8 VDC (Welligkeit ±10 % Un)
Typ der Spannungsversorgung	PELV
Maximaler Eingangsstrom	2,6 A
Einschaltstrom	Nicht begrenzt
Spannungsabfallimmunität	Nein
Verpolungsschutz	Ja
Überlastschutz	Nein - nicht austauschbare träge 4-A-Sicherung
Überspannungsschutz	Nein
Spannungserkennung	Ja, typisch > 16 V E/A-Statuscodes - Diagnose verfügbar in der Software EcoStruxure Machine Expert
Isolation	550 VAC für 1 Minute
Kabellänge	< 3 m (9.84 ft)

Status-LEDs

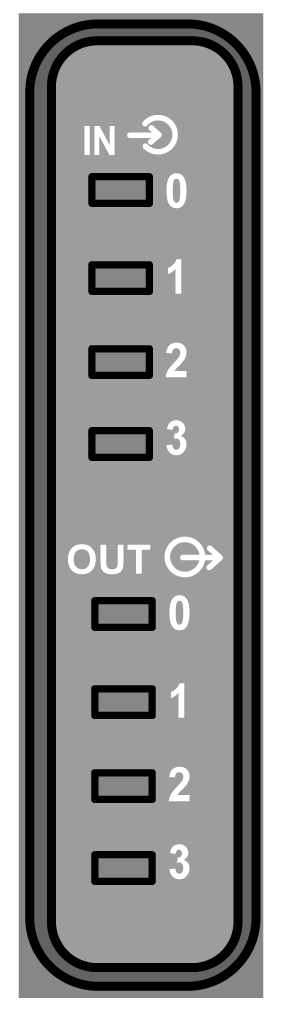

Diese Abbildung zeigt die E/A-Status-LEDs:

LED	Farbe	Status	Beschreibung
0 bis 3	Grün	Ein	Der entsprechende Ausgangskanal ist aktiviert.
0 bis 3	Grün	Aus	Der entsprechende Ausgangskanal ist deaktiviert.

HINWEIS: Diese LEDs geben den Logikstatus jedes Ausgangs an.

Verdrahtungsregeln

Siehe Best Practices für die Verdrahtung

Elektromagnetische Interferenzen können zur Folge haben, dass die Anwendung auf unerwartete Weise funktioniert.

WARNUNG
	UNBEABSICHTIGTER GERÄTEBETRIEB Passen Sie den programmierbaren Filter an die an den Eingängen angelegte Frequenz an. Verwenden Sie geschirmte Kabel (sofern angegeben), die über die Erdungsleiste mit der Funktionserde verbunden werden. Verwenden Sie eine spezifische 24-VDC-Versorgung für Ein- und Ausgänge. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

WARNUNG

UNBEABSICHTIGTER GERÄTEBETRIEB

Passen Sie den programmierbaren Filter an die an den Eingängen angelegte Frequenz an.
Verwenden Sie geschirmte Kabel (sofern angegeben), die über die Erdungsleiste mit der Funktionserde verbunden werden.
Verwenden Sie eine spezifische 24-VDC-Versorgung für Ein- und Ausgänge.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Verdrahtungsplan für Schnellausgänge

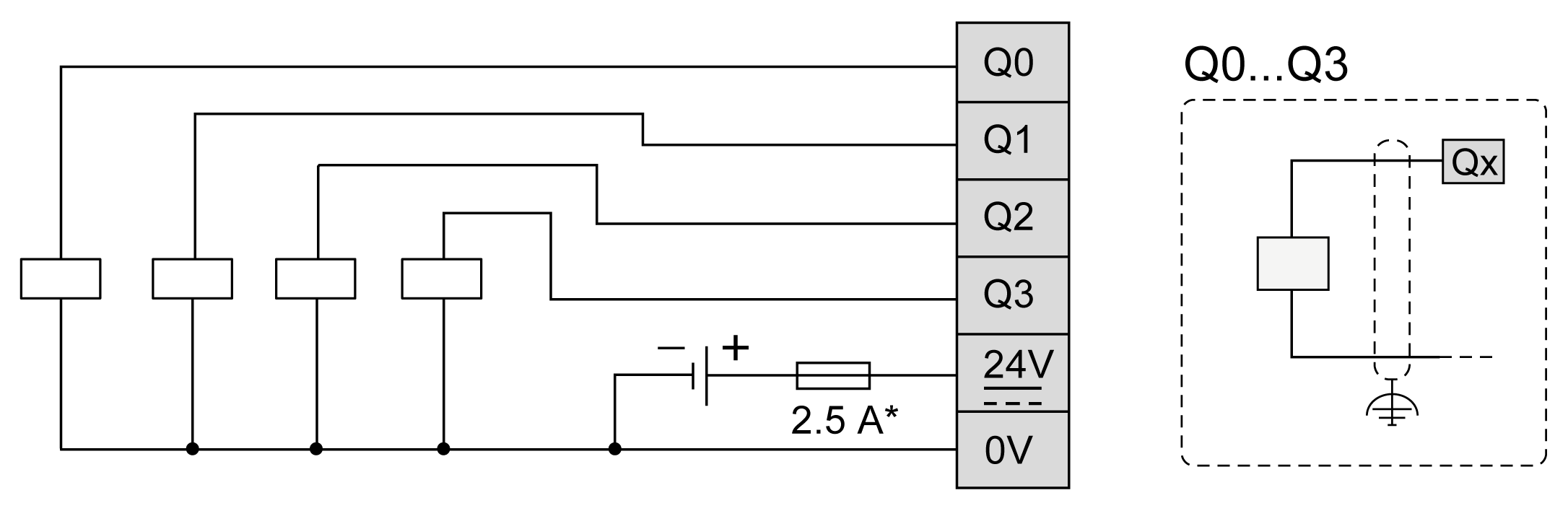

Diese Abbildung zeigt den Verdrahtungsplan der Schnellausgänge:

* Verwenden Sie eine Sicherung des Typs T, die für die Last geeignet ist (nicht mehr als 2,5 A)

WARNUNG
	UNBEABSICHTIGTER GERÄTEBETRIEB Stellen Sie sicher, dass die physische Verdrahtung gemäß den Verbindungen im Verdrahtungsplan erfolgt. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.
