Verbindung der Steuerung mit einem PC

Überblick

Für die Übertragung, Ausführung und Überwachung von Anwendungen wird die Steuerung mit dem PC verbunden, auf dem EcoStruxure Machine Expert installiert ist. Dazu kann entweder ein USB-Kabel angeschlossen oder eine Ethernet-Verbindung verwendet werden.

HINWEIS
GERÄT NICHT BETRIEBSBEREIT
Verbinden Sie das Kommunikationskabel immer zuerst mit dem PC, bevor Sie es an die Steuerung anschließen.
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

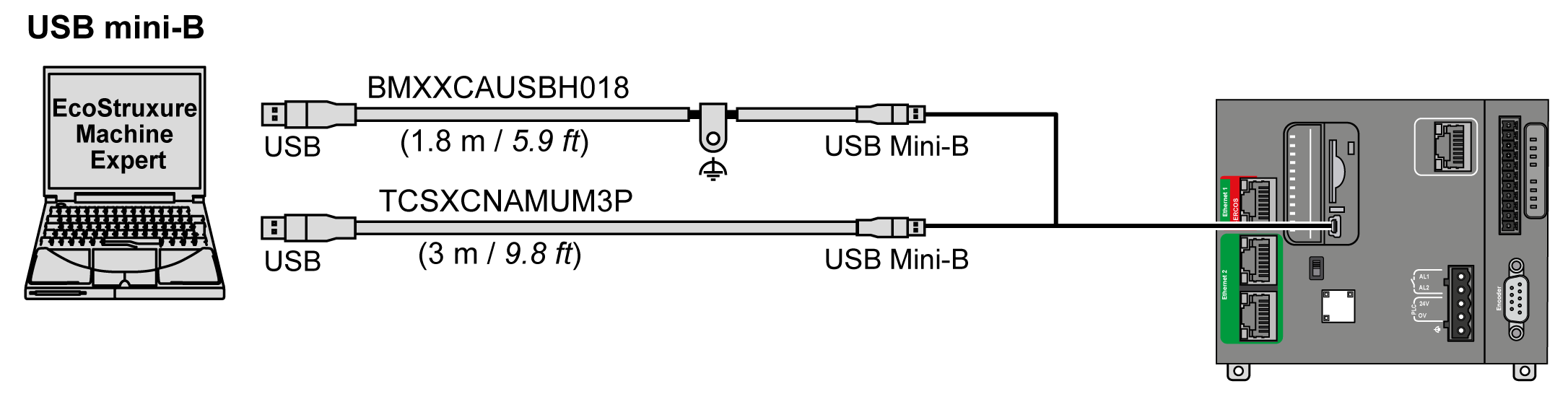

Verbindung über den Mini-B-USB-Port

Kabel-Bestellnummer

Details

BMXXCAUSBH018

Dieses abgeschirmte und geerdete USB-Kabel eignet sich für langfristige Verbindungen.

TCSXCNAMUM3P

Dieses USB-Kabel ist für kurzzeitige Verbindungen wie zum Beispiel für kurze Updates oder das Abrufen von Datenwerten geeignet.

HINWEIS: Sie können jeweils nur 1 Steuerung bzw. ein anderes mit EcoStruxure Machine Expert verbundenes Gerät und die zugehörige Komponente mit dem PC verbinden.

Der USB-Mini-B-Port ist eine Programmierschnittstelle, die Sie zum Anschließen eines PC an den USB-Host-Port mithilfe der EcoStruxure Machine Expert-Software verwenden. Mit einem USB-Standardkabel eignet sich dieser Anschluss für schnelle Aktualisierungen des Programms oder für kurzzeitige Verbindungen zur Durchführung von Wartungsarbeiten und Prüfung von Datenwerten. Die Schnittstelle eignet sich nicht für dauerhafte Verbindungen, wie bei der Inbetriebnahme oder der Überwachung, ohne die Verwendung speziell angepasster Kabel zur Minimierung der Auswirkungen elektromagnetischer Störungen.

 WARNUNG
UNBEABSICHTIGTER GERÄTEBETRIEB ODER FUNKTIONSUNFÄHIGE GERÄTE
  • Für lang andauernde Verbindungen muss ein geschirmtes und mit der Funktionserde (FE) des Systems verbundenes USB-Kabel verwendet werden, z. B. BMX XCAUSBH0••.
  • Schließen Sie nie mehr als einen Controller oder Buskoppler gleichzeitig über USB-Verbindungen an.
  • Verwenden Sie USB-Ports, sofern vorhanden,·nur in nicht explosionsgefährdeten Bereichen.
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Um die Auswirkungen eventueller statischer Entladungen auf die Steuerung zu minimieren, sollte das Kommunikationskabel immer zuerst an den PC angeschlossen werden.

Gehen Sie vor wie folgt, um das USB-Kabel an die Steuerung anzuschließen:

Schritt

Aktion

1

1a. Vergewissern Sie sich bei der Herstellung einer langfristigen Verbindung über ein Kabel des Typs BMXXCAUSBH018 oder über ein anderes geschirmtes Kabel mit Erdanschluss, dass der Schirmanschluss sicher mit der Funktionserde (FE) oder Schutzerde (PE) Ihres Systems verbunden ist, bevor Sie das Kabel an Ihre Steuerung und Ihren PC anschließen.

1b. Bei der Herstellung einer kurzzeitigen Verbindung über ein Kabel des Typs TCSXCNAMUM3P oder ein anderes ungeerdetes USB-Kabel fahren Sie mit Schritt 2 fort.

2

Schließen Sie Ihr USB-Kabel an den Computer an.

3

Öffnen Sie die Schutzabdeckung des USB-Mini-B-Steckplatzes an der Steuerung.

4

Schließen Sie den Mini-B-Stecker Ihres USB-Kabels an die Steuerung an.

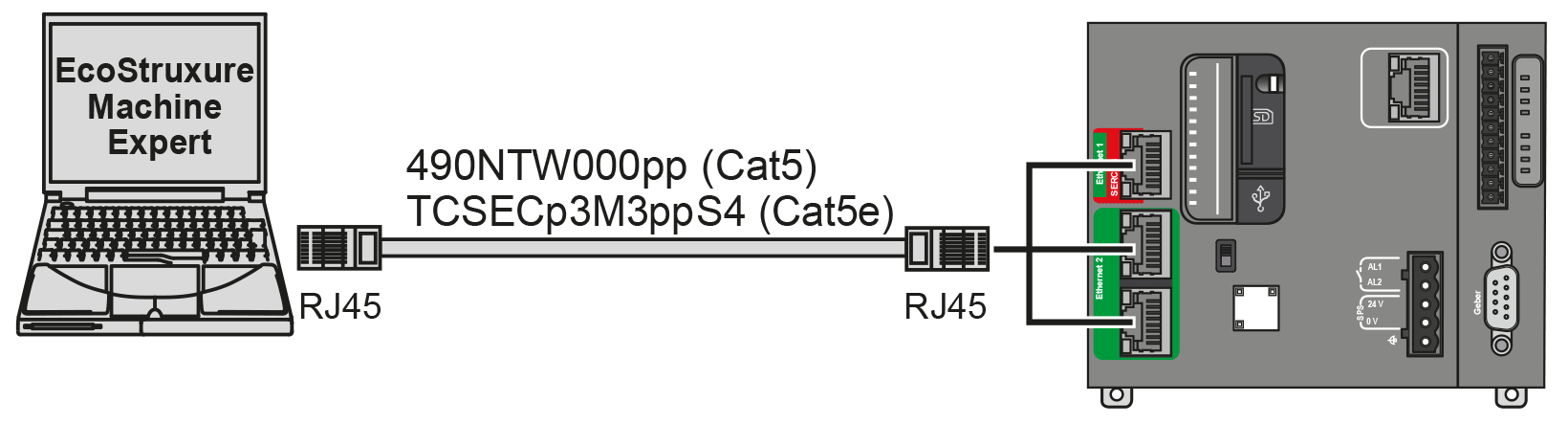

Verbindung über den Ethernet-Port

Sie können die Steuerung auch über ein Ethernet-Kabel an den PC anschließen.

Gehen Sie vor wie folgt, um die Steuerung mit dem PC zu verbinden:

Schritt

Aktion

1

Schließen Sie das Ethernet-Kabel an den PC an.

2

Schließen Sie das Ethernet-Kabel an einen der Ethernet-Ports der Steuerung an.
