Neuzuordnungstabelle

Einführung

Die Neuzuordnungstabelle ermöglicht eine für den Austausch zwischen Steuerung und anderen Geräten optimierte Organisation der Daten, indem nicht aufeinander folgende Daten in aufeinander folgende, lokalisierte Register umgruppiert werden, auf die über Modbus zugegriffen werden kann.

HINWEIS: Eine Neuzuordnungstabelle wird als Objekt betrachtet. Für eine gegebene Steuerung kann nur eine Neuzuordnungstabelle hinzugefügt werden.

Beschreibung der Neuzuordnungstabelle

In dieser Tabelle wird die Struktur der Neuzuordnungstabelle beschrieben:

Register	Beschreibung
60200...61999	Dynamischer Speicherbereich: Neuzuordnungstabelle lesen Die `%MW`-Register werden bei jedem Zyklus aus den Variablen gelesen.
62200...63999	Dynamischer Speicherbereich: Neuzuordnungstabelle schreiben Die `%MW`-Register werden bei jedem Zyklus in die Variablen kopiert.

Register

Beschreibung

60200...61999

Dynamischer Speicherbereich: Neuzuordnungstabelle lesen

Die %MW-Register werden bei jedem Zyklus aus den Variablen gelesen.

62200...63999

Dynamischer Speicherbereich: Neuzuordnungstabelle schreiben

Die %MW-Register werden bei jedem Zyklus in die Variablen kopiert.

Für weitere Informationen, siehe Modicon M262 Logic/Motion Controller – Systemfunktionen und Variablen – System-Bibliothekshandbuch.

Hinzufügen einer Neuzuordnungstabelle

In dieser Tabelle wird beschrieben, wie Sie einem Projekt eine Neuzuordnungstabelle hinzufügen:

Schritt	Aktion
1	Wählen Sie auf der Registerkarte Anwendungsbaumstruktur den Knoten Anwendung aus.
2	Klicken Sie mit der rechten Maustaste.
3	Klicken Sie auf Objekte > Neuzuordnungstabelle. Ergebnis: Das Fenster Neuzuordnungstabelle hinzufügen wird angezeigt.
4	Klicken Sie auf Hinzufügen. Ergebnis: Die neue Neuzuordnungstabelle wird erstellt und initialisiert. HINWEIS: Da die Neuzuordnungstabelle für die Steuerung eindeutig ist, lautet der Name Neuzuordnungstabelle. Der Name kann nicht geändert werden.

Neuzuordnungstabellen-Editor

Der Neuzuordnungstabellen-Editor ermöglicht die Organisation Ihrer Variablen in der Neuzuordnungstabelle.

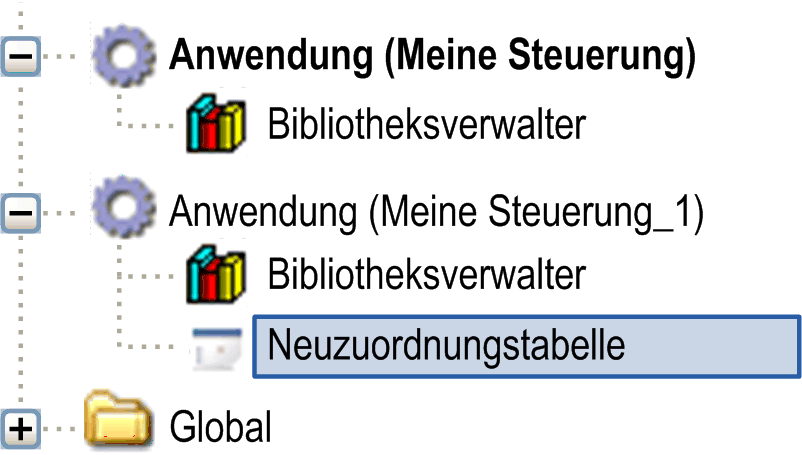

Um auf den Neuzuordnungstabellen-Editor zuzugreifen, doppelklicken Sie auf der Registerkarte Tools-Baumstruktur auf den Knoten Neuzuordnungstabelle:

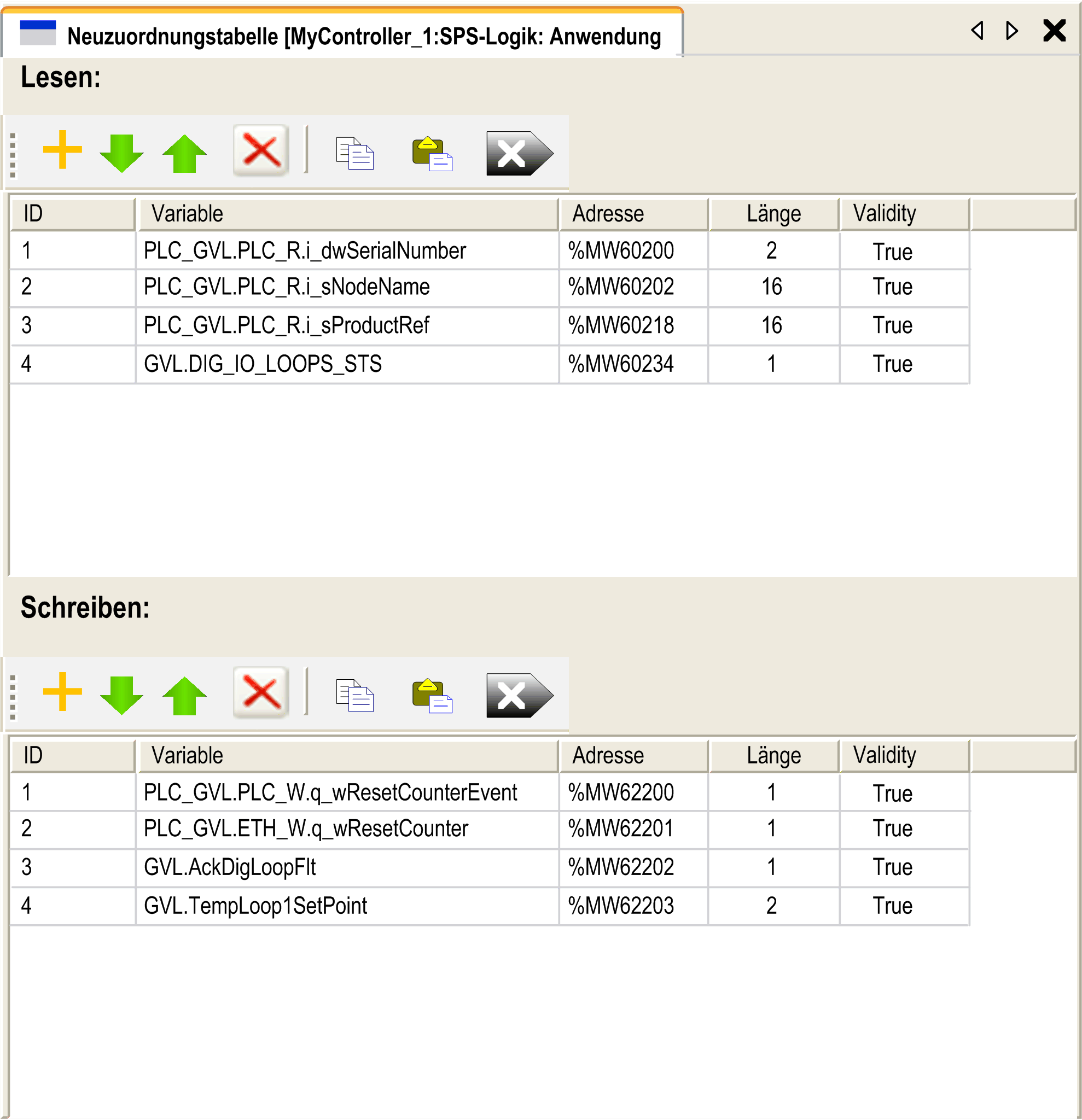

Diese Abbildung beschreibt den Neuzuordnungstabellen-Editor:

Symbol	Element	Beschreibung
	Neuer Menüpunkt	Fügt ein Element zur Liste der zugeordneten Variablen hinzu.
	Nach unten	Verschiebt das ausgewählte Element in der Liste nach unten.
	Nach oben	Verschiebt das ausgewählte Element in der Liste nach oben.
	Element löschen	Entfernt das ausgewählte Element aus der Liste.
	Kopieren	Kopiert das in der Liste ausgewählte Element.
	Einfügen	Fügt das kopierte Element ein.
	Leeres Element löschen	Entfernt alle Elemente aus der Liste, deren Spalte „Variable“ leer ist.
-	ID	Automatisch inkrementierte Ganzzahl (kann nicht bearbeitet werden).
-	Variable	Name oder vollständiger Pfad einer Variablen (kann bearbeitet werden).
-	Adresse	Die Adresse des Systembereichs, an der die Variable gespeichert ist (kann nicht bearbeitet werden).
-	Länge	Wortlänge der Variablen.
-	Gültigkeit	Gibt an, ob die eingegebene Variable gültig ist (nicht bearbeitbar).

HINWEIS: Wenn eine Variable nach Programmänderungen undefiniert ist, wird der Inhalt der Zelle rot angezeigt, die entsprechende Zelle Gültigkeit ist False und die Adresse wird auf -1 gesetzt.
