Verdrahtungsplan für das Modul TM5SPDG12F

Verdrahtungsplan

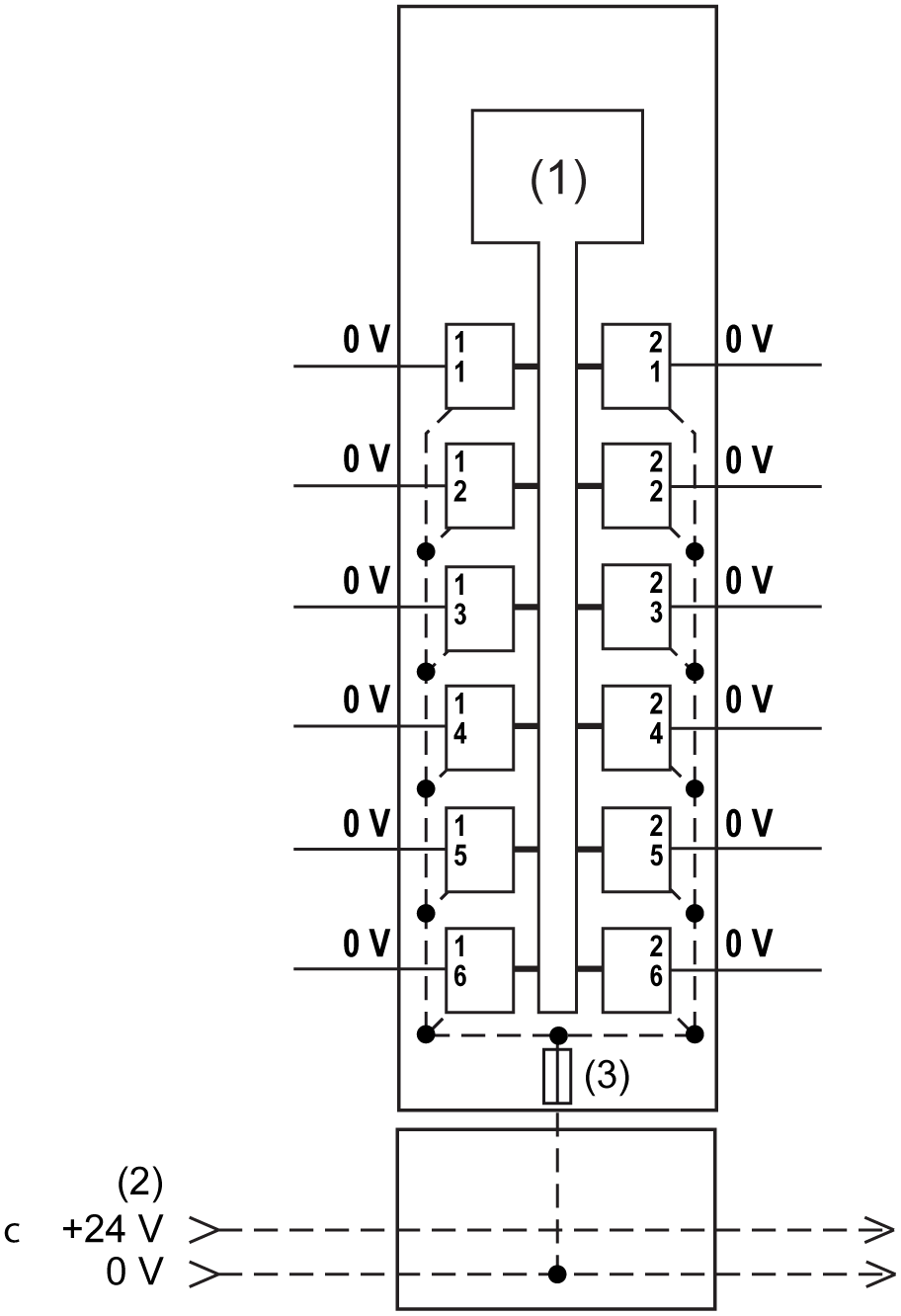

Die nachstehende Abbildung zeigt den Verdrahtungsplan für TM5SPDG12F:

1 Interne Elektronik

2 24-VDC-E/A-Leistungssegment, in die Buseinheiten integriert

3 Integrierte Sicherung, Typ T, träge, 6,3 A, 250 V, austauschbar

HINWEIS:: E/A-Elektronikmodule und die damit verbundenen Feldgeräte müssen ausnahmslos im gleichen 24-VDC-E/A-Leistungssegment angesiedelt sein. Anderenfalls funktionieren die Status-LEDs ggf. nicht ordnungsgemäß. Darüber hinaus kann dies auch schwerwiegendere Folgen haben, wie z. B. eine Explosion und/oder einen Brand.

WARNUNG
	EXPLOSIONS- ODER BRANDGEFAHR Verbinden Sie die Rückleitungen der Geräte mit derselben Spannungsquelle wie das 24-VDC-E/A-Leistungssegment, das das Modul versorgt. Eine Nichtbeachtung dieser Anweisungen kann zu Tod, schweren Verletzungen oder Schäden an der Ausrüstung führen.

Die folgende Abbildung zeigt den Verdrahtungsplan für TM5SPDG12F mit einem TM5SDO12T:

1 Interne Elektronik

2 24-VDC-E/A-Leistungssegment, in die Buseinheiten integriert

3 1-Draht-Last

4 Schutz vor induktiver Last

5 Integrierte Sicherung, Typ T, träge, 6,3 A, 250 V, austauschbar

WARNUNG
	UNBEABSICHTIGTER GERÄTEBETRIEB Verbinden Sie keine Drähte mit ungenutzten Anschlüssen und/oder mit Anschlüssen, die als No Connection (N.C.) gekennzeichnet sind. Eine Nichtbeachtung dieser Anweisungen kann zu Tod, schweren Verletzungen oder Schäden an der Ausrüstung führen.
