Zubehör für das TM7-System
Übersicht
Das TM7-Zubehör beinhaltet Folgendes:
-
Für alle Erweiterungsbausteine:
-
M8- und M12-Blindstopfen
-
Halter für Bausteinetikett
-
Erweiterungsbus-, Stromverteiler- und Sensorkabel
-
Drehmomentschlüssel
-
-
Nur für analoge Temperatureingangsbausteine:
-
M12-Thermoelementstecker
-
-
Für den kleineren Erweiterungsbaustein:
-
Montageplatte für DIN-Schiene
-
Montageplatte für DIN-Schiene
Das folgende Zubehörteil dient zur Installation von Bausteinen auf einer 35-mm-DIN-Schiene:
|
Referenz |
Beschreibung |
Beschreibung |
|---|---|---|
|
TM7ACMP |
Montageplatte auf DIN-Schiene |
|
Halter für Bausteinetikett

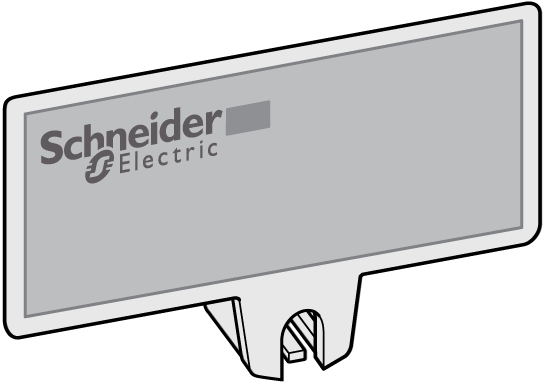

Der Halter für Bausteinetiketten ermöglicht das Beschriften der Bausteine:
M12-Thermoelementstecker
Der M12-Thermoelementstecker wird für die Kompensierung der Temperatur an Messpunkten verwendet:
|
Referenz |
Beschreibung |
|
|---|---|---|
|
TM7ACTHA |
M12-Thermoelementstecker |
|
M8- und M12-Blindstopfen
Die folgende Tabelle enthält die Bestellreferenzen der Blindstopfen für ungenutzte M8- und M12-Steckverbinder:
|
Referenz |
Beschreibung |
|
|---|---|---|
|
TM7ACCB |
M8-Blindstopfen |
|
|
TM7ACCA |
M12-Blindstopfen |
|
TM7-Kabel
Die Anschlüsse für das TM7-System sind als kreisförmige Stecker angelegt. Zum Anschluss und Aufbau des TM7-Systems sind die folgenden Typen vorkonfektionierter Kabel erforderlich:
Drehmomentschlüssel
Es sind zwei Drehmomentschlüssel (M8 und M12) als Zubehör erhältlich, um Sie bei Montage und Befestigung der TM7-Kabel zu unterstützen.
Jeder Drehmomentschlüssel verfügt über einen schraubendreherartigen Griff sowie einen 4 mm (0,16 in.) großen Sechskantantrieb. Das Drehmoment des Antriebs ist voreingestellt und kann nicht geändert werden. Das am Sechskantantrieb montierte Bit weist die entsprechende Größe für einen M8- oder einen M12-Stecker auf:
|
Referenz |
Beschreibung |
|
|---|---|---|
|
TM7ACTW |
Drehmomentschlüssel mit voreingestelltem Drehmoment von 0,2 N.m (1,8 lbf-in) für einen Stecker der Größe M8 |
|
|
Drehmomentschlüssel mit voreingestelltem Drehmoment von 0.4 N.m (3.5 lbf-in) für einen Stecker der Größe M12 |
|
|
