Mechanische Anforderungen
Abmessungen

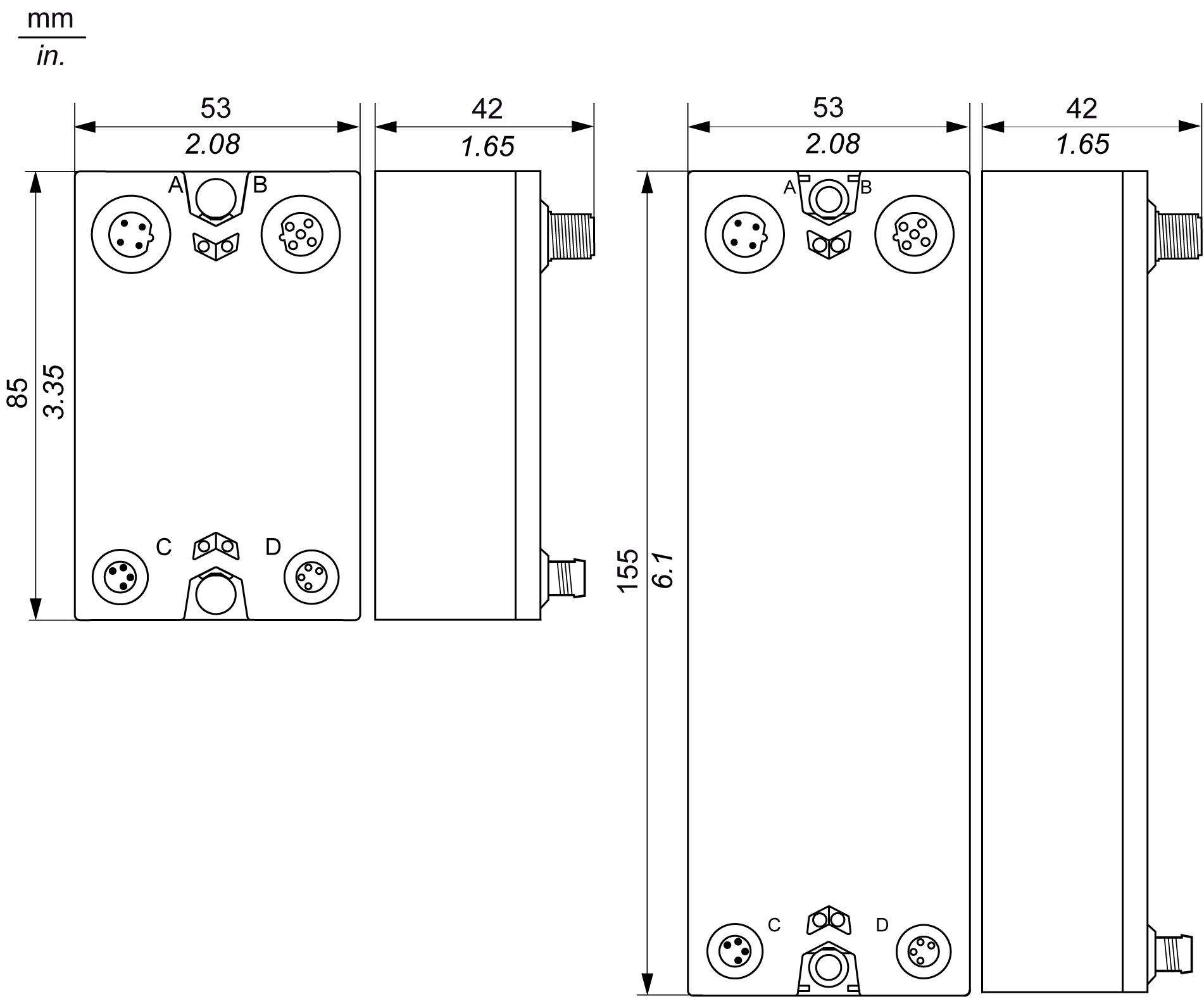

Die folgende Tabelle enthält die Abmessungen der Bausteine Größe 1 (links) und Größe 2 (rechts):
Die folgende Tabelle gibt die Größe der Bausteine an:
Platzbedarf
TM7-Bausteine können nebeneinander installiert werden. Es müssen jedoch die Mindestabstände von der Vorderseite der einzelnen Erweiterungsbausteine berücksichtigt werden. Diese sind abhängig vom Kabelverbindertyp sowie dem Kabel-Biegeradius.

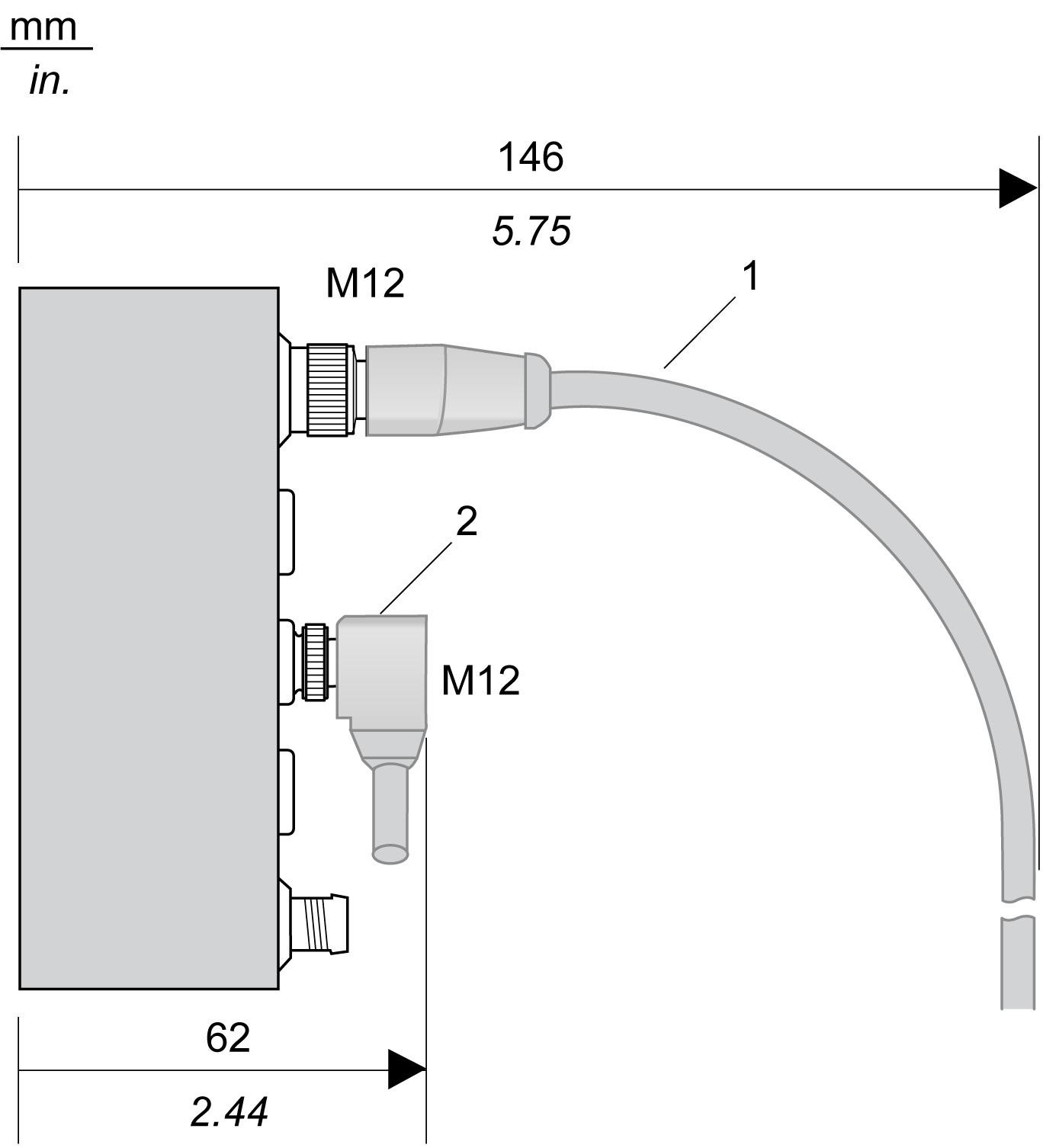

Die folgende Abbildung enthält ein Beispiel für die Kabelbiegungsanforderungen bei einem Baustein, der mit vorverdrahteten geraden und winkelförmigen Kabeln angeschlossen wird:
1 Gerades Kabel
2 Winkelförmiges Kabel
