TM5-System-Busbasen

Übersicht

Die TM5-System-Busbasen sind in verschiedene Gruppen unterteilt:

Die weißen Busbasen TM5ACBM11 und TM5ACBM15 sind für 24-VDC-Elektronikmodule konzipiert.
Die grauen Busbasen TM5ACBM01R und TM5ACBM05R sind für Stromverteilermodule (PDM) und Empfängermodule konzipiert.
Die schwarze Busbasis TM5ACBM12 wurde für elektronische AC-Eingangs- oder -Ausgangsmodule entwickelt.

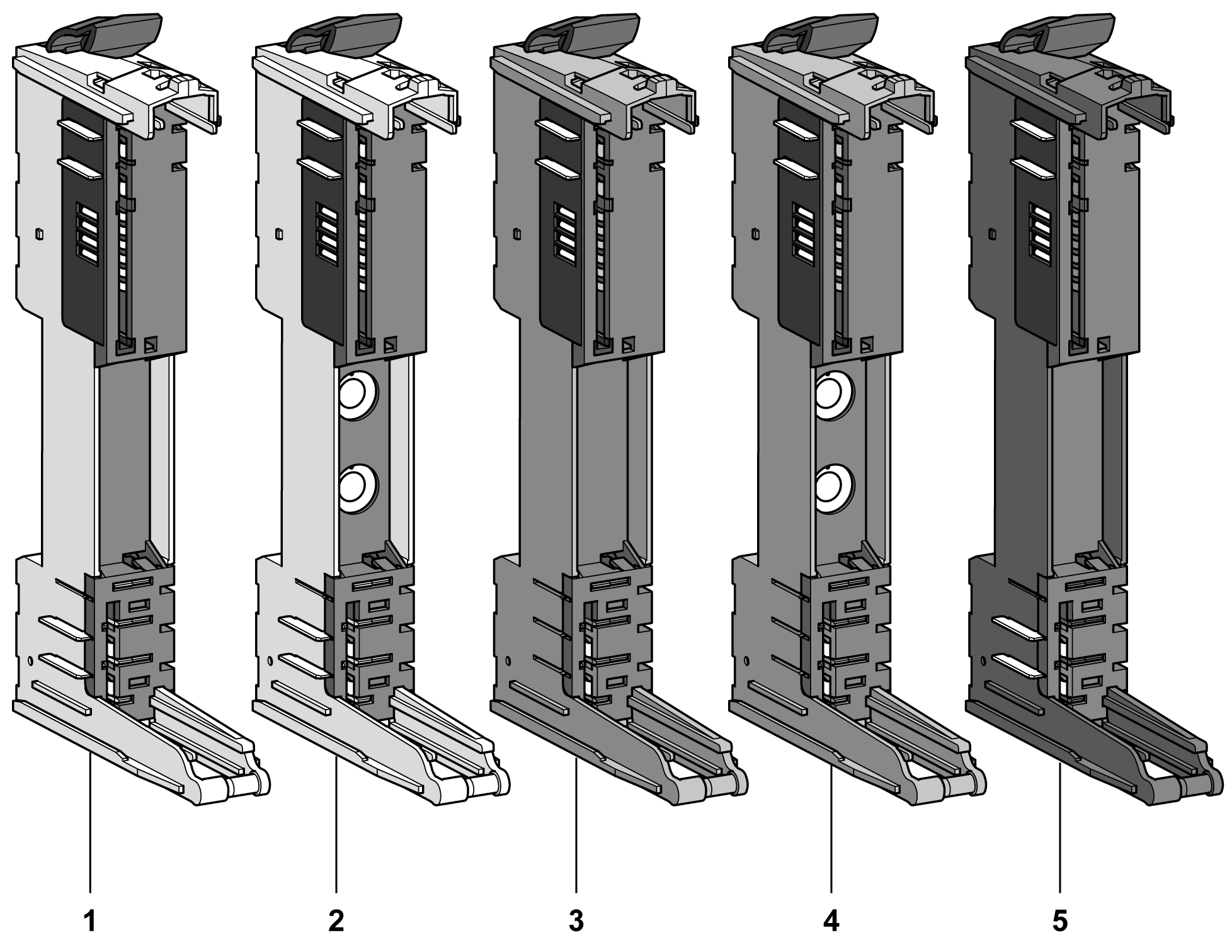

Die folgende Abbildung zeigt die TM5-System-Busbasen:

Nummer	Referenz	Beschreibung	Farbe
1	TM5ACBM11	Busbasis 24 VDC 24-VDC-E/A-Leistungssegment-Durchführung	Weiß
2	TM5ACBM15	Busbasis 24 VDC 24-VDC-E/A-Leistungssegment-Durchführung mit Adresseneinstellung	Weiß
3	TM5ACBM01R	24-VDC-Busbasis für PDM und Empfängermodule Potenzialgetrenntes 24-VDC-E/A-Leistungssegment	Grau
4	TM5ACBM05R	24-VDC-Busbasis für PDM und Empfängermodule 24-VDC-E/A-Leistungssegment mit Adresseneinstellung, linksisoliert	Grau
5	TM5ACBM12	Busbasis für AC-Module 24-VDC-E/A-Leistungssegment-Durchführung	Schwarz

HINWEIS:: Elektronikmodule mit 30-VDC-/230-VAC-Relais müssen mit Busbasen des Typs TM5ACBM12 verbunden werden.

Eine Scheibe muss aus einer einzigen Farbe bestehen. So darf ein grauer Busgrundträger beispielsweise nur mit einem grauen Elektronikmodul und einer grauen Klemmenleiste montiert werden. Die Farbe ist jedoch kein ausreichender Hinweis auf die Kompatibilität; vergewissern Sie sich immer, dass die Funktionen der Scheibenkomponenten zusammenpassen.

GEFAHR
	ELEKTRISCHER SCHLAG ODER LICHTBOGEN AUFGRUND INKOMPATIBLER KOMPONENTEN Verknüpfen Sie keine Komponenten einer Scheibe, die unterschiedliche Farben aufweisen. Prüfen Sie vor der Installation stets die Kompatibilität der Scheibenkomponenten und Module anhand der Zuordnungstabelle in diesem Handbuch. Stellen Sie sicher, dass jeweils die richtigen Klemmenleisten (Mindestvoraussetzung sind übereinstimmende Farben und identische Klemmenanzahl) in den verschiedenen Elektronikmodulen installiert werden. Eine Nichtbeachtung dieser Anweisungen hat Tod, schwere Verletzungen oder Schäden an der Ausrüstung zur Folge.

GEFAHR

ELEKTRISCHER SCHLAG ODER LICHTBOGEN AUFGRUND INKOMPATIBLER KOMPONENTEN

Verknüpfen Sie keine Komponenten einer Scheibe, die unterschiedliche Farben aufweisen.
Prüfen Sie vor der Installation stets die Kompatibilität der Scheibenkomponenten und Module anhand der Zuordnungstabelle in diesem Handbuch.
Stellen Sie sicher, dass jeweils die richtigen Klemmenleisten (Mindestvoraussetzung sind übereinstimmende Farben und identische Klemmenanzahl) in den verschiedenen Elektronikmodulen installiert werden.

Eine Nichtbeachtung dieser Anweisungen hat Tod, schwere Verletzungen oder Schäden an der Ausrüstung zur Folge.

Allgemeine Merkmale

In diesem Abschnitt werden die Kenndaten der TM5-System-Busbasen erläutert. Siehe auch Umgebungskenndaten.

WARNUNG
	UNBEABSICHTIGTER GERÄTEBETRIEB Überschreiten Sie keinen der in den umgebungsspezifischen und elektrischen Kenndatentabellen angegebenen Nennwerte. Eine Nichtbeachtung dieser Anweisungen kann zu Tod, schweren Verletzungen oder Schäden an der Ausrüstung führen.

Die folgende Tabelle enthält die technischen Daten für TM5-System-Busbasen:

Allgemeine Merkmale
Stromaufnahme des TM5-Leistungsbusses	26 mA
Verlustleistung	0,13 W max.
Gewicht	20 g (0.7 oz)
