TM5/TM7-Sicherheitssystem E/A-Architektur
Einführung
Das TM5/TM7-Sicherheitssystem ist ein offenes System, das über den Sercos III-Automationsbus mit PacDrive und M262 Logic Motion Controller betrieben werden kann.
TM5/TM7-Sicherheitssystem-E/A

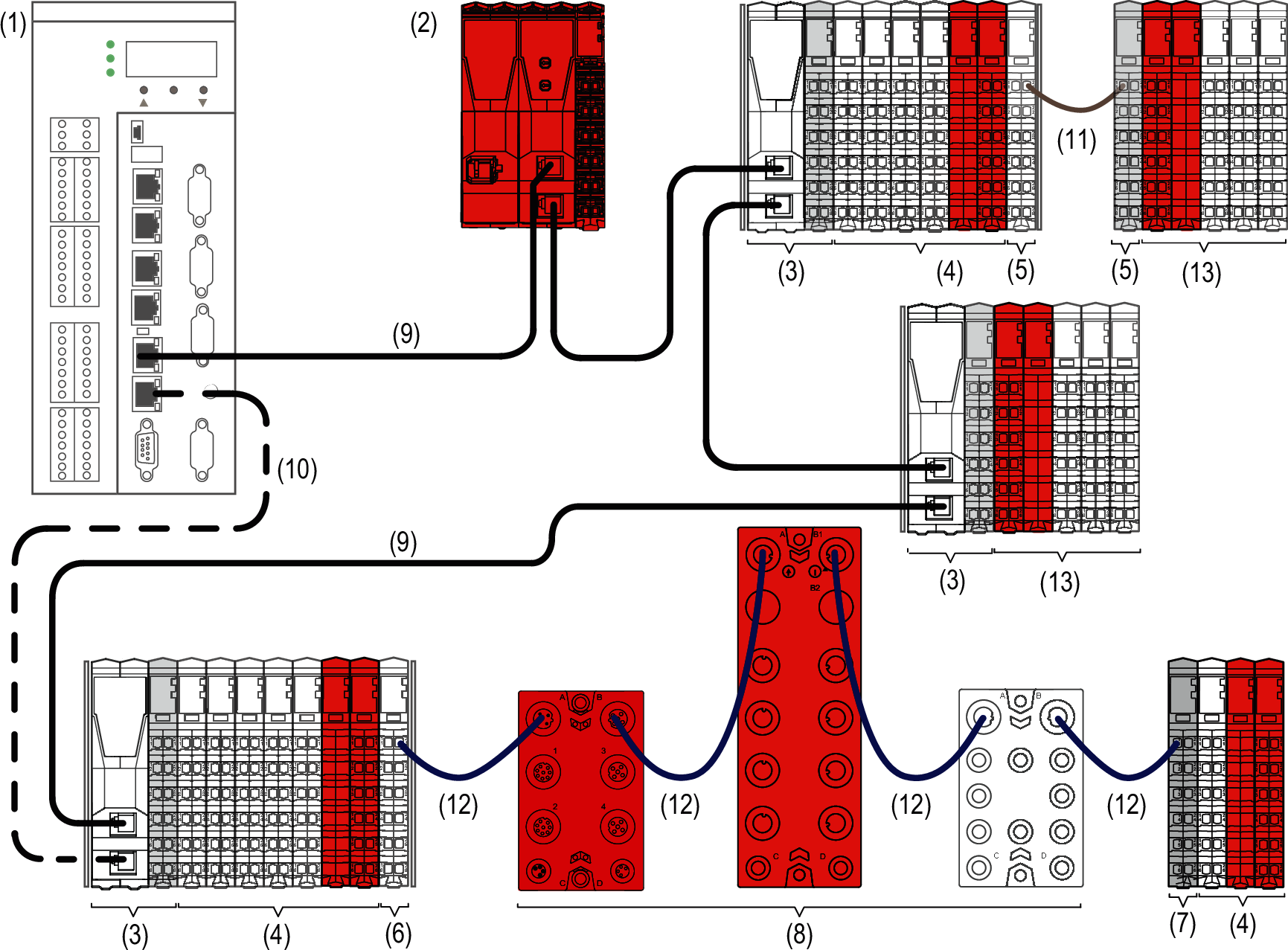

Die folgende Abbildung stellt TM5/TM7-Sicherheitssystem-E/A dar, die über einen Sercos III-Bus an einen Logic Motion Controller angeschlossen sind:
1 Logic Motion Controller LMC •0• C
2 Safety Logic Controller TM5CSLC100FS/TM5CSLC200FS oder TM5CSLC300FS/TM5CSLC400FS (rot, nur für sicherheitsbezogene Anwendungen)
3 Sercos III Bus Interface TM5NS31 und Schnittstellen-Stromverteilermodul TM5SPS3
4 TM5-Sicherheitssystem-E/A-Module (rot, nur für sicherheitsrelevante Anwendungen) und nicht-sicherheitsrelevante TM5-System-E/A-Module
5 Sendermodul TM5SBET1 und Empfängermodul TM5SBER2
6 Sendermodul TM5SBET7
7 Empfängermodul TM5SBER2
8 TM7-Sicherheitssystem-E/A-Module (rot, nur für sicherheitsrelevante Anwendungen) und nicht-sicherheitsrelevantes TM7-System-E/A-Modul
9 Sercos III-Ethernet-Buskabel
10 Sercos III-Ethernet-Buskabel (optional)
11 TM5-Erweiterungsbuskabel TCSXCNNXNX100
12 TM7-Erweiterungsbuskabel
13 TM5-Sicherheits-Stromverteilermodul TM5SPS10FS und nicht-sicherheitsbezogene TM5-System-E/A-Module
Architektur bei dezentraler Konfiguration
Zusätzlich zur verteilten Konfiguration können Sie dezentrale E/A in bis zu 100 m (328,1 ft) Entfernung von der Sercos III Bus Interface positionieren .
Weitere Informationen für die Planung dezentraler Konfigurationen finden Sie im Modicon TM5 Sender- und Empfängermodule – Hardwarehandbuch.
