Mechanische Anforderungen
Abmessungen

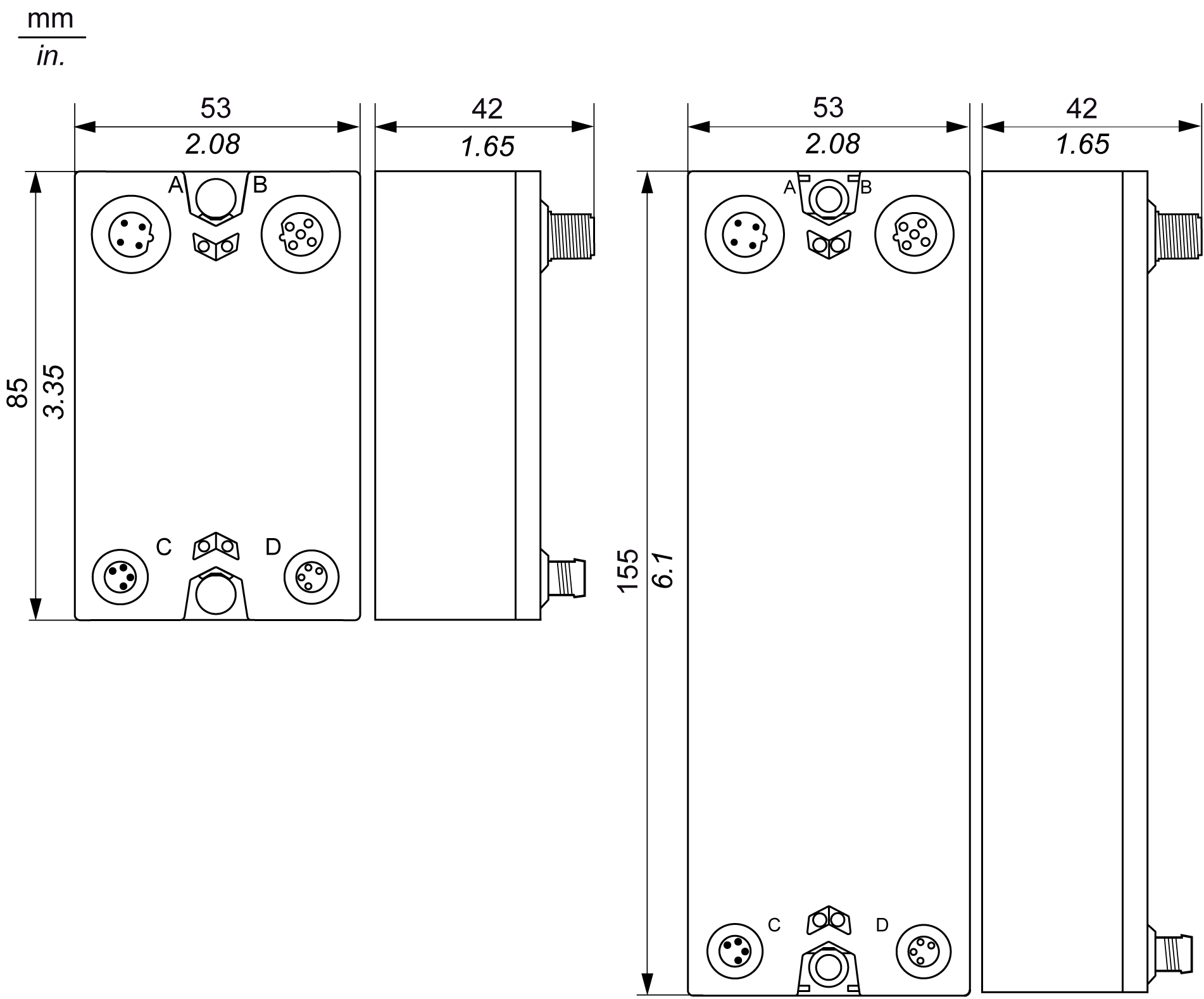

Die folgende Tabelle enthält die Abmessungen der TM7-Sicherheitssystem-Bausteine Größe 1 (links) und Größe 2 (rechts):
|
TM7-E/A-Bausteine |
||
|---|---|---|
|
Bausteintyp |
Referenz |
Größe |
|
Digitaler Eingangsbaustein für sicherheitsrelevante Anwendungen |
TM7SDI8DFS |
1 |
|
Kombinierter Eingangs- und Ausgangsbaustein für sicherheitsrelevante Anwendungen |
TM7SDM12DTFS |
2 |
Platzbedarf
TM7-Bausteine können nebeneinander installiert werden. Es müssen jedoch die Mindestabstände von der Vorderseite der einzelnen Erweiterungsbausteine berücksichtigt werden. Diese sind abhängig vom Kabelverbindertyp sowie dem Kabel-Biegeradius.

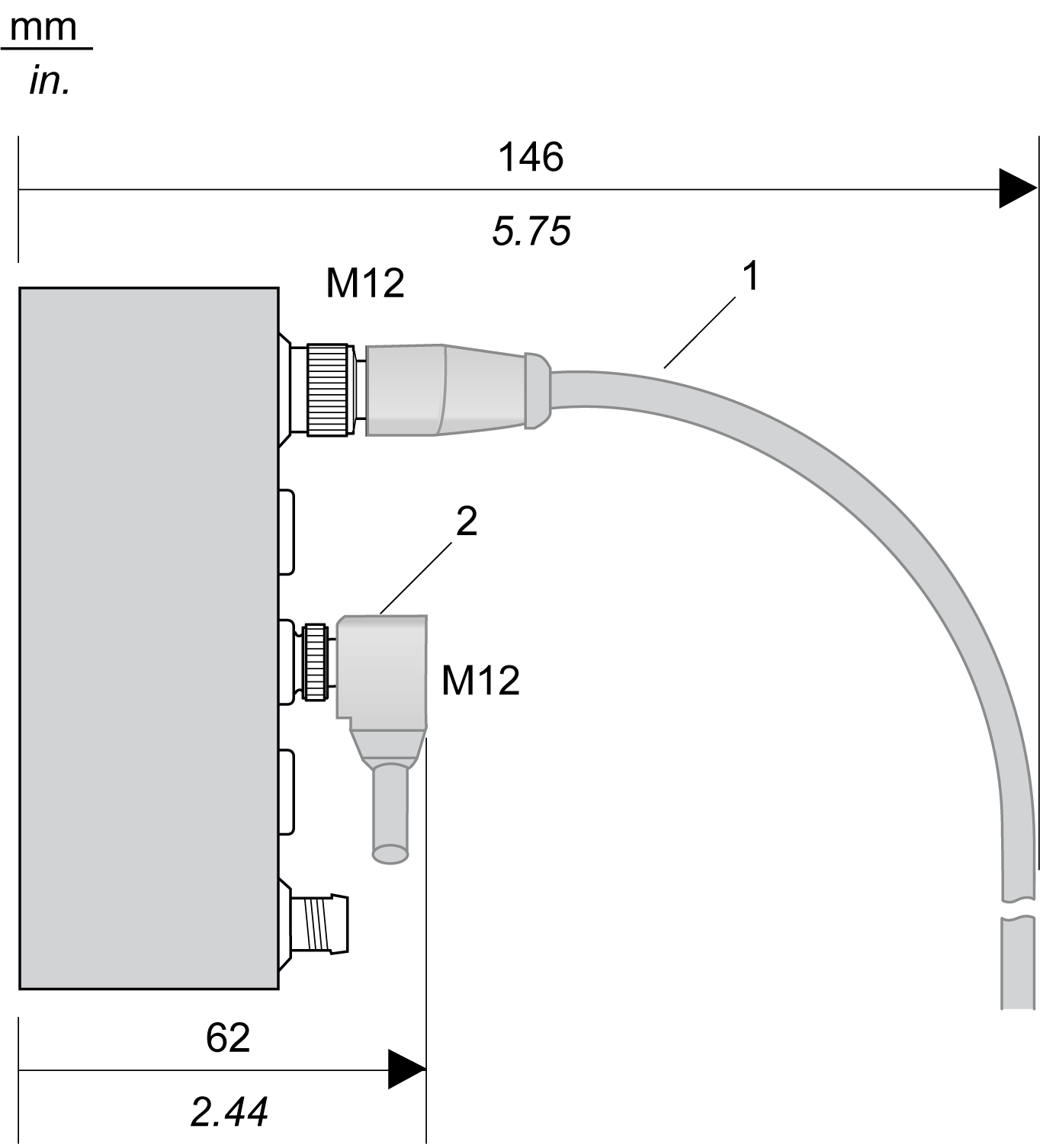

Die folgende Abbildung enthält ein Beispiel für die Kabelbiegungsanforderungen bei einem Baustein, der mit vorverdrahteten geraden und winkelförmigen Kabeln angeschlossen wird:
1 Gerades Kabel
2 Winkelförmiges Kabel
