Kenndaten des Moduls TM2DDI16DT
Dieser Abschnitt enthält eine Beschreibung der elektrischen Kenndaten und der Eingangskenndaten des Moduls TM2DDI16DT.
Siehe auch Umgebungskenndaten.
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
Überschreiten Sie keinen der in den umgebungsspezifischen und elektrischen Kenndatentabellen angegebenen Nennwerte. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |

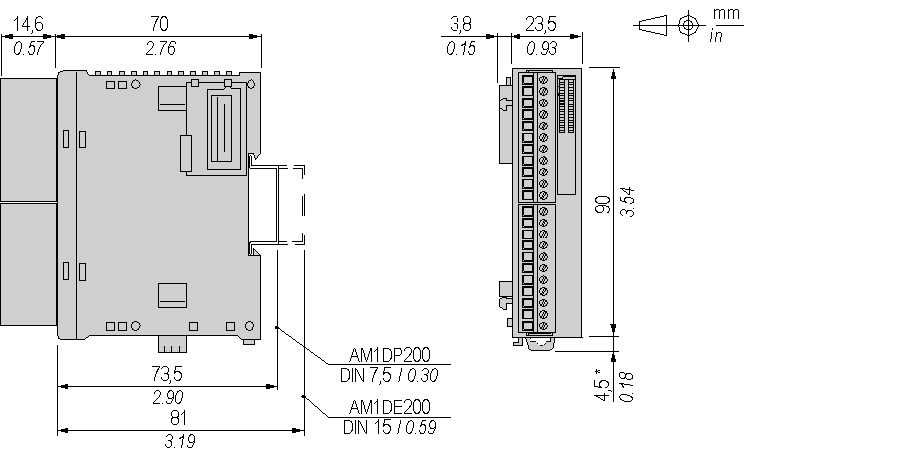

Die folgenden Abbildungen zeigen die Abmessungen für das Modul TM2DDI16DT.
HINWEIS: * 8,5 mm (0.33 in) bei herausgezogener Klemme.
TM2DDI16DT – Elektrische Kenndaten
|
Potenzialtrennung |
Zwischen Eingang und internem Bus: 500 VAC Zwischen den Eingangsklemmenleisten: nicht potenzialgetrennt |
|
Steckverbinderhaltbarkeit (Ein-/Aussteckvorgänge) |
Mehr als 100 Vorgänge |
|
Stromaufnahme am internen 5-VDC-Bus |
40 mA (alle Eingänge ein) 5 mA (alle Eingänge aus) |
|
Stromaufnahme am internen 24-VDC-Bus |
0 mA (alle Eingänge ein) 0 mA (alle Eingänge aus) |
TM2DDI16DT – Eingangskenndaten
|
Anzahl Eingangskanäle |
16 |
|
Gemeinsame Leitungen |
1 |
|
Eingangssignaltyp |
Senke oder Quelle |
|
Eingangsnennspannung |
24 VDC |
|
Eingangsspannungsbereich |
20.4...28.8 VDC |
|
Nominaler Eingangsstrom bei 24 VDC |
7 mA |
|
Eingangsimpedanz |
3,4 kΩ |
|
AUS-Zustand |
U < 5 VDC |
|
EIN-Zustand |
U > 15 VDC I > 2 mA |
|
Einschaltzeit |
4 ms |
|
Abschaltzeit |
4 ms |
|
Eingangstyp |
Typ 1 (IEC 61131-2) |
1 Begrenzen Sie bei einer Umgebungstemperatur von 55 °C (131 °F) in normaler Montagerichtung die Eingänge, die sich simultan entlang der Linie einschalten.
2 Bei 45 °C (113 °F) können alle Eingänge simultan bei einer Eingangsspannung von 28,8 VDC eingeschaltet werden (siehe Linie).
