Kenndaten des Moduls TM2DRA8RT
Dieser Abschnitt enthält eine Beschreibung der Leistungsbegrenzung, der elektrischen Kenndaten und der Ausgangskenndaten des Moduls TM2DRA8RT.
Siehe auch Umgebungskenndaten.
|
|
|
BRANDGEFAHR |
|
oVerwenden Sie für die maximale Stromleistung der E/A-Kanäle und Spannungsversorgungen ausschließlich angemessene Drahtstärken. oFür die Verdrahtung von Relaisausgängen (2 A) sind Leiter mit einer Drahtgröße von mindestens 0,5 mm2 (AWG 20) mit einem Temperaturnennwert von mindestens 80 °C (176 °F) zu verwenden. oFür die gemeinsamen Leiter von Relaisausgängen (7 A) oder für die Verdrahtung von Relaisausgängen mit mehr als 2 A sind Leiter mit einer Drahtgröße von mindestens 1,0 mm2 (AWG 20) mit einem Temperaturnennwert von mindestens 80 °C (176 °F) zu verwenden. |
|
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen. |
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
Überschreiten Sie keinen der in den umgebungsspezifischen und elektrischen Kenndatentabellen angegebenen Nennwerte. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |

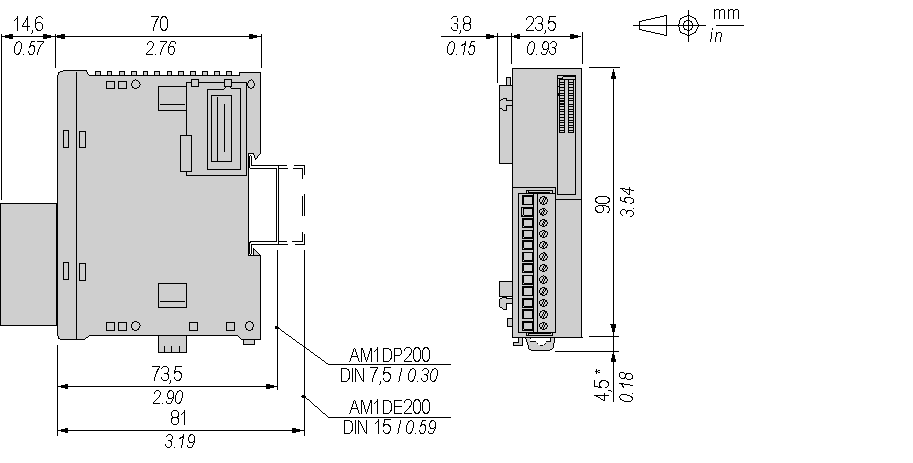

Die folgenden Abbildungen zeigen die Abmessungen für das Modul TM2DRA8RT.
HINWEIS: * 8,5 mm (0.33 in) bei herausgezogener Klemme.
TM2DRA8RT – Elektrische Kenndaten
|
Steckverbinderhaltbarkeit (Ein-/Aussteckvorgänge) |
Mehr als 100 Vorgänge |
|
Stromaufnahme am internen 5-VDC-Bus |
30 mA (alle Ausgänge ein) 5 mA (alle Ausgänge aus) |
|
Stromaufnahme am internen 24-VDC-Bus |
40 mA (alle Ausgänge ein) 0 mA (alle Ausgänge aus) |
|
Ausgangskanäle |
8 |
|
Gemeinsame Leitungen |
1 gemeinsame Leitung für 4 Kanäle |
|
Ausgangsstrom |
2 A max. je Ausgang |
|
7 A max. je gemeinsamer Leitung |
|
|
Bemessungsspannung |
24 VDC 230 / 240 VAC |
|
Max. Spannung |
30 VDC 264 VAC |
|
Einschaltstrom |
2 A max. |
|
Minimale Schaltlast |
0,1 mA 0.1 VDC |
|
Durchgangswiderstand |
45 mΩ max. |
|
Mechanische Lebensdauer |
mindestens 20 Millionen Schaltspiele (keine Last, 1.800 Schaltspiele/Std.) |
|
Ohmsche Last Induktive Last Kapazitive Last |
Siehe Leistungsbegrenzung weiter unten. |
|
Potentialtrennung |
Zwischen Ausgang und internem Bus: 2300 VAC Zwischen Ausgang und 0V-Klemmen: 1500 VAC Zwischen Ausgangsgruppen: 1500 VAC |
|
Einschaltzeit |
12 ms |
|
Abschaltzeit |
10 ms |
TM2DRA8RT - Leistungsbegrenzung
Die folgende Tabelle zeigt die Leistungsbegrenzung des Moduls TM2DRA8RT in Abhängigkeit von Spannung, Lasttyp und Anzahl der erforderlichen Schaltspiele.
Kapazitive Lasten werden von diesem Modul nicht unterstützt.
|
|
|
VERSCHWEISSUNG DER RELAISAUSGÄNGE |
|
oSchützen Sie Relaisausgänge stets vor einer Beschädigung durch induktive Wechselstromlasten mithilfe einer geeigneten externen Schutzschaltung oder -vorrichtung. oSchließen Sie Relaisausgänge niemals an kapazitive Lasten an. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
|
Spannung |
24 VDC |
120 VDC |
240 VDC |
Anzahl Schaltspiele |
|
Leistung ohmscher Lasten AC-12 |
|
240 VA 80 VA |
480 VA 160 VA |
100.000 300.000 |
|
Leistung induktiver Lasten AC-15 (cos x=0,3) |
|
60 VA 18 VA |
120 VA 36 VA |
100.000 300.000 |
|
Leistung induktiver Lasten AC-14 (cos x=0,7) |
|
120 VA 36 VA |
240 VA 72 VA |
100.000 300.000 |
|
Leistung ohmscher Lasten DC-12 |
48 W 16 W |
|
|
100.000 300.000 |
|
Leistung induktiver Lasten DC-13 L/R=7 ms |
24 W 7,2 W |
|
|
100.000 300.000 |
