Physische Beschreibung
Einführung
In diesem Abschnitt werden die physischen Merkmale der analogen TM3-Erweiterungsmodule beschrieben. Je nach Modell unterstützen die Module abnehmbare Schraub- oder Federklemmenleisten.
Analoge TM3-E/A-Module mit abnehmbarer Schraub- oder Federklemmenleiste

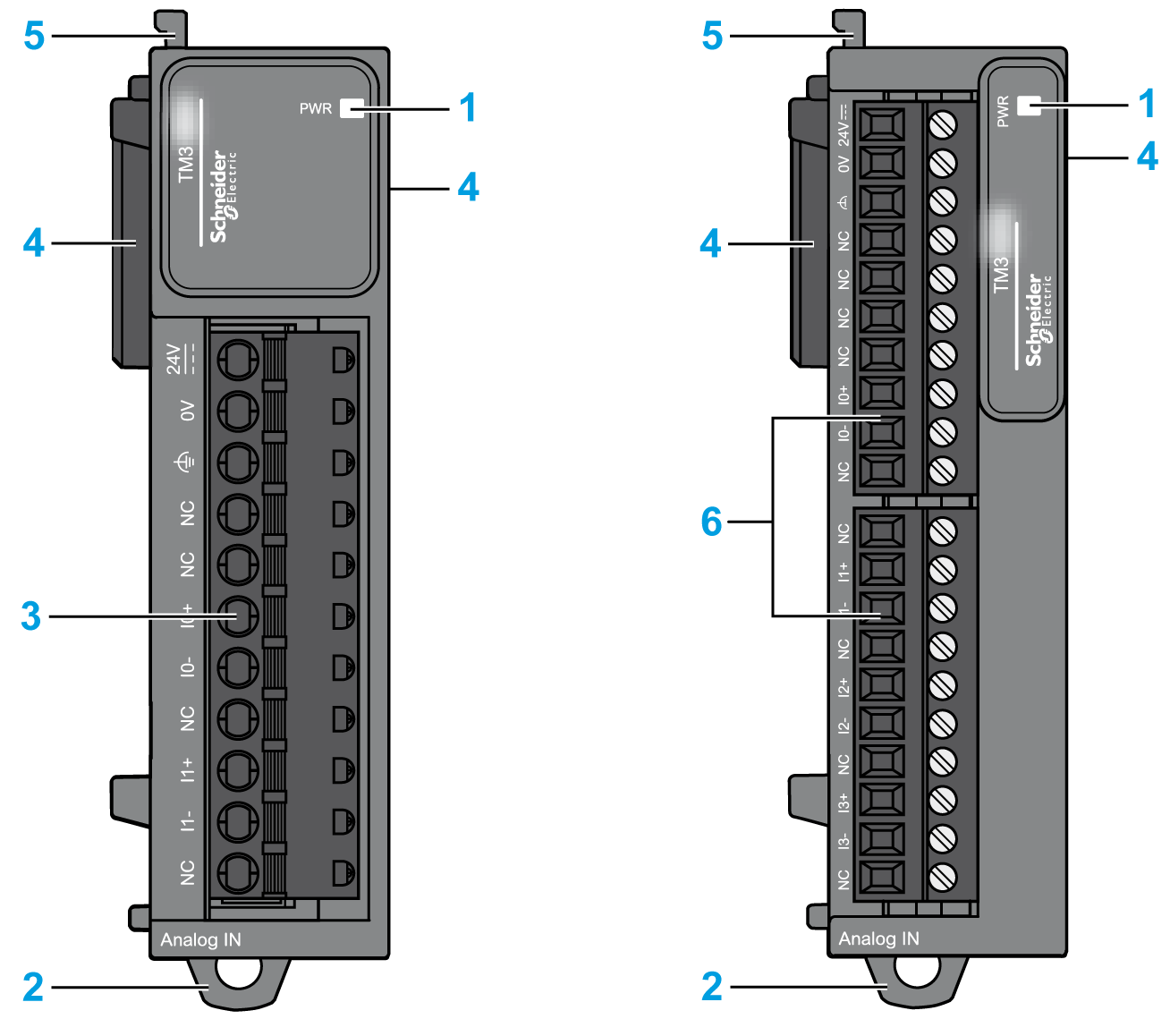

Die nachstehende Abbildung zeigt die Hauptelemente der analogen TM3Erweiterungsmodule mit abnehmbarer Schraub- oder Federklemmenleiste:
In dieser Tabelle werden die Hauptelemente der oben gezeigten TM3-Erweiterungsmodule beschrieben:
|
Nr. |
Beschreibung |
Siehe |
|---|---|---|
|
1 |
Spannungsversorgungs-LED |
– |
|
2 |
Halteclip für Tragschiene (DIN-Schiene) 35 mm (1,38 in.) |
|
|
3 |
Abnehmbare Klemmenleiste (Feder) |
|
|
4 |
Erweiterungsanschluss für TM3-E/A-Bus (einer an jeder Seite) |
– |
|
5 |
Verriegelung zur Befestigung am vorangehenden Modul |
– |
|
6 |
Abnehmbare Klemmenleiste (Schraube) |
