Drehschalter

Überblick

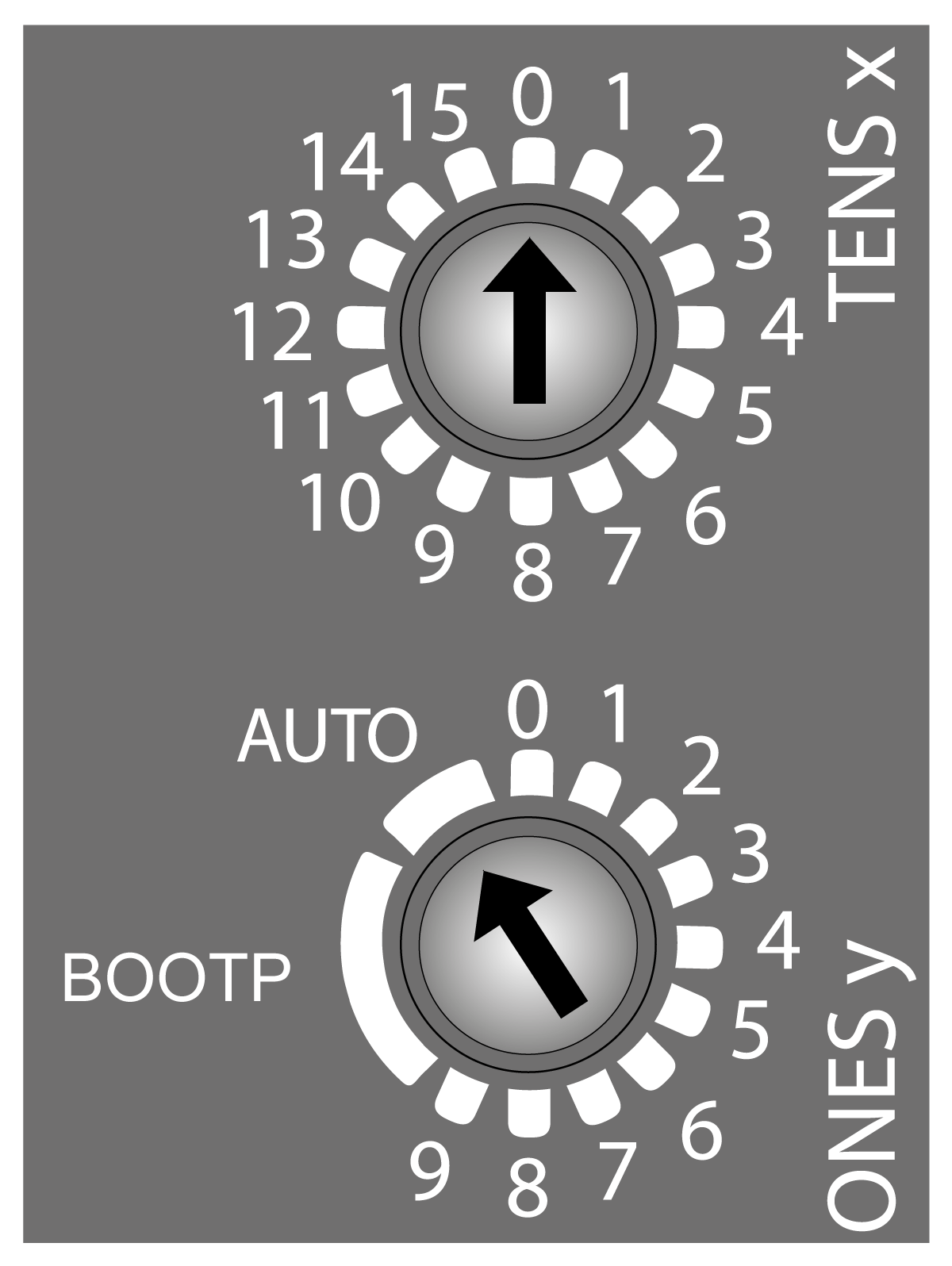

Über die beiden Drehschalter an der Vorderseite des TM3 Ethernet-Buskopplers wird eine IP-Adresse festgelegt.

Für die Drehschalter gelten folgende Standardwerte:

  • 0 für TENSx

  • AUTO für ONESy

HINWEIS: Die IP-Adresse kann auch über den Webserver festgelegt werden. Die über den Webserver konfigurierte IP-Adresse wird nur berücksichtigt, wenn sich der Drehschalter in der Position AUTO befindet. Bei Verwendung von EcoStruxure Machine Expert - Basic siehe das Modicon TM3-Buskoppler (EcoStruxure Machine Expert - Basic) - Programmierhandbuch. Bei Verwendung von EcoStruxure Machine Expert siehe das Modicon TM3-Buskoppler - Programmierhandbuch.

Festlegen einer IP-Adresse

Stellen Sie die Drehschalter ein, bevor Sie:

  • das Modul einschalten.

  • die Anwendung herunterladen.

HINWEIS: Nach dem Einschalten wird jede Änderung der Position des Drehschalters berücksichtigt.

In dieser Tabelle wird die Konfiguration der Drehschalter erläutert:

Position der Drehschalter

Beschreibung

Tens (Zehner)

Ones (Einer)

0...15

0...9

Ermöglicht Ihnen die Konfiguration des Gerätenamens. Verwenden Sie beide Schalter, um einen numerischen Wert zwischen 0 und 159 auszuwählen.

Beispiel: Wenn TENS x = 08 und ONES y = 6, dann lautet der Gerätename TM3BCEIP_086.

HINWEIS: Die Gerätenamen TM3BCEIP_091 bis TM3BECIP_159 sind reserviert.

Beliebig

AUTO

Die Standard-IP-Adresse (10.10.x.x) wird verwendet. Die letzten beiden Stellen in der Standard-IP-Adresse entsprechen den letzten beiden Hexadezimal-Bytes der MAC-Adresse des Ports.

Sie können die Netzwerkkonfiguration über den integrierten Webserver ändern.

HINWEIS: Eine MAC-Adresse wird immer im hexadezimalen Format und eine IP-Adresse im Dezimalformat angegeben. Konvertieren Sie die MAC-Adresse in das Dezimalformat. Wenn die MAC-Adresse beispielsweise 00.80.F4.01.80.F2 lautet, ist die Standard-IP-Adresse 10.10.128.242.

Bei Verwendung von EcoStruxure Machine Expert - Basic siehe das Modicon TM3-Buskoppler (EcoStruxure Machine Expert - Basic) - Programmierhandbuch. Bei Verwendung von EcoStruxure Machine Expert siehe das Modicon TM3-Buskoppler - Programmierhandbuch.

Beliebig

BOOTP

Die MAC-Adresse wird zur Anforderung der IP-Parameter verwendet.

Sie müssen die IP-Adressen sorgfältig verwalten, da jedes Gerät im Netzwerk eine eindeutige Adresse benötigt. Wenn mehrere Geräte dieselbe IP-Adresse besitzen, kann dies ein unbeabsichtigtes Betriebsverhalten Ihres Netzwerks und der zugehörigen Geräte zur Folge haben.

 WARNUNG
UNBEABSICHTIGTER GERÄTEBETRIEB
  • Vergewissern Sie sich, dass im Netzwerk oder auf der dezentralen Verbindung nur eine Master-Steuerung konfiguriert ist.
  • Stellen Sie sicher, dass alle Geräte über eindeutige Adressen verfügen.
  • Erfragen Sie Ihre IP-Adresse bei Ihrem Systemadministrator.
  • Vergewissern Sie sich, dass die IP-Adresse des Geräts eindeutig ist, bevor Sie das System in Betrieb nehmen.
  • Weisen Sie dieselbe IP-Adresse keinem anderen Gerät im Netzwerk zu.
  • Aktualisieren Sie die IP-Adresse nach dem Klonen einer Anwendung, die auf eine Ethernet-Kommunikation mit eindeutigen Adressen zurückgreift.
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.
HINWEIS: Dieses Gerät ist werkseitig mit der IP-Adresse 10.10.xxx.xxx vorkonfiguriert. Ändern Sie diese Standardadresse, bevor Sie das Gerät im Netzwerk einsetzen.

Es wird empfohlen, dass der Systemadministrator über alle zugewiesenen IP-Adressen im Netzwerk und im Subnetz Buch führt und von allen durchgeführten Konfigurationsänderungen unterrichtet wird.

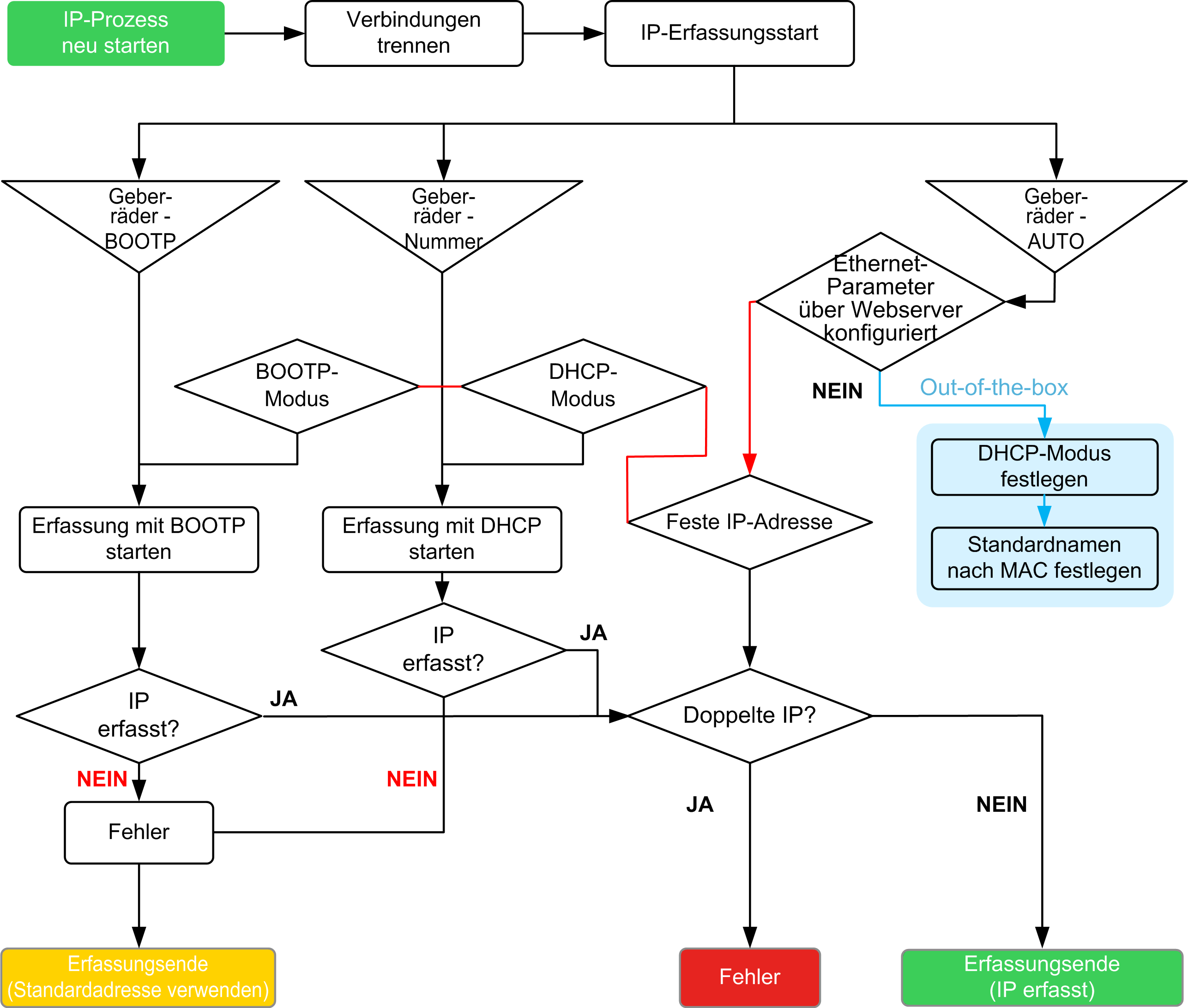

Zuweisen der IP-Adresse

Beim Start liest das Gerät die Position der Drehschalter.

Wenn das Gerät nicht kommuniziert, überprüfen Sie, ob die Position der Drehschalter korrekt ist. Falls Sie die Position der Drehschalter verändern, während sich das Gerät im Betriebsmodus befindet, blinkt die LED MS rot. Sie müssen das Gerät ein- und wieder ausschalten, um die neue Adresse zuzuweisen.
