TM3 Modbus SL-Buskoppler - Beschreibung

Überblick

Der TM3 Modbus SL-Buskoppler ist ein Gerät, das für die Verwaltung der Serial Line-Kommunikation konzipiert wurde, wenn TM2/TM3-Erweiterungsmodule in einer verteilten Architektur verwendet werden.

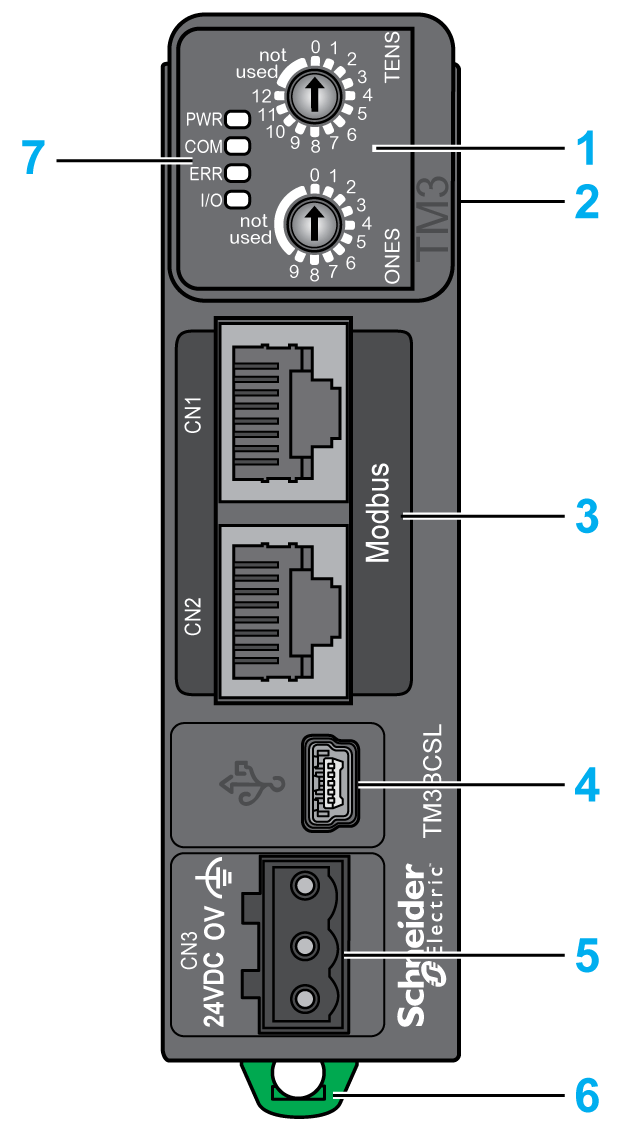

Die Hauptelemente des TM3 Modbus SL-Buskopplers sind:

1 Drehschalter

2 Erweiterungsanschluss für TM2/TM3-Erweiterungsmodule

3 Zwei (2) isolierte RJ45-Ports (RS-485) (Daisy-Chain-Verkettung)

4 USB-mini-B-Konfigurationsport

5 24-VDC-Spannungsversorgung

6 Halteclip für 35-mm-Tragschiene (1,38 Zoll) (DIN-Schiene)

7 Status-LEDs

Wichtige Kenndaten

Merkmal

Wert

Versorgungsnennspannung

24 VDC

Gewicht

100 g (3,53 oz)

Drehschalter

2

Serielle Leitung

2 isolierte RJ45-Ports (RS-485) (Daisy-Chain-Verkettung)

Anschlusstyp für Spannungsversorgung

Abnehmbare Schraubklemmenleiste

Status-LEDs

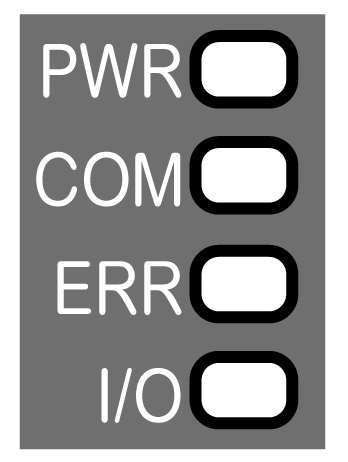

Die folgende Abbildung zeigt die LEDs des TM3 Modbus SL-Buskopplers:

In der folgenden Tabelle werden die Status-LEDs beschrieben:

LED

Farbe

Status

Beschreibung

PWR

Grün

Ein

Es ist Spannung angelegt.

Aus

Die Spannungsversorgung ist abgeschaltet. Alle LED-Anzeigen sind ausgeschaltet.

COM

Grün

Blinkt

Daten werden gesendet und empfangen.

Aus

Es werden keine Daten ausgetauscht.

Rot

Blinkt

Das Gerät empfängt einen ungültigen Datenframe.

ERR

Rot

Blinkt

Das Gerät hat einen Fehler erkannt, der unter den meisten Umständen behebbar ist. Beispiel:

  • Drehschalterposition im Betriebsmodus geändert. Rückkehr zur ursprünglichen Position, um das LED-Verhalten zurückzusetzen.

  • Fehler bei Firmwareaktualisierung erkannt.

  • Kommunikations- und Konfigurationsfehler.

Aus

Kein Fehler erkannt.

I/O

Grün

Blinkt

Das Gerät hat die Konfiguration der Erweiterungsmodule empfangen und angewendet.

Permanent

Das Gerät kommuniziert mit den Erweiterungsmodulen.

Grün

Rot

Blinkt

Permanent

Die physische Konfiguration stimmt nicht mit der Softwarekonfiguration überein. Es werden keine Daten (Status und E/A) ausgetauscht.

Grün

Rot

Permanent

Permanent

Die physische Konfiguration stimmt nicht mit der Softwarekonfiguration überein. Die E/A-Daten werden nicht angewendet.

Grün

Rot

Permanent

Blinkt

Mindestens ein TM2- oder TM3-Erweiterungsmodul hat dem Buskoppler während 10 aufeinander folgender Zyklen nicht geantwortet.

Aus

Keine Konfiguration. Das Gerät kommuniziert nicht mit den Erweiterungsmodulen.

HINWEIS: Mit Ausnahme der LED PWR leuchten alle LEDs ein paar Sekunden lang auf und erlischen dann während der Startsequenz. Die Verhaltensregeln der LEDs treffen zu, wenn der Start erfolgreich abgeschlossen wurde.
