TM3DM24R/TM3DM24RG - Verdrahtungsplan
Einführung
Diese Erweiterungsmodule sind mit einer integrierten, abnehmbaren Schraub- oder Federklemmenleiste für die Verbindung von Eingängen, Ausgängen und einer Spannungsversorgung ausgestattet.
Verdrahtungsplan

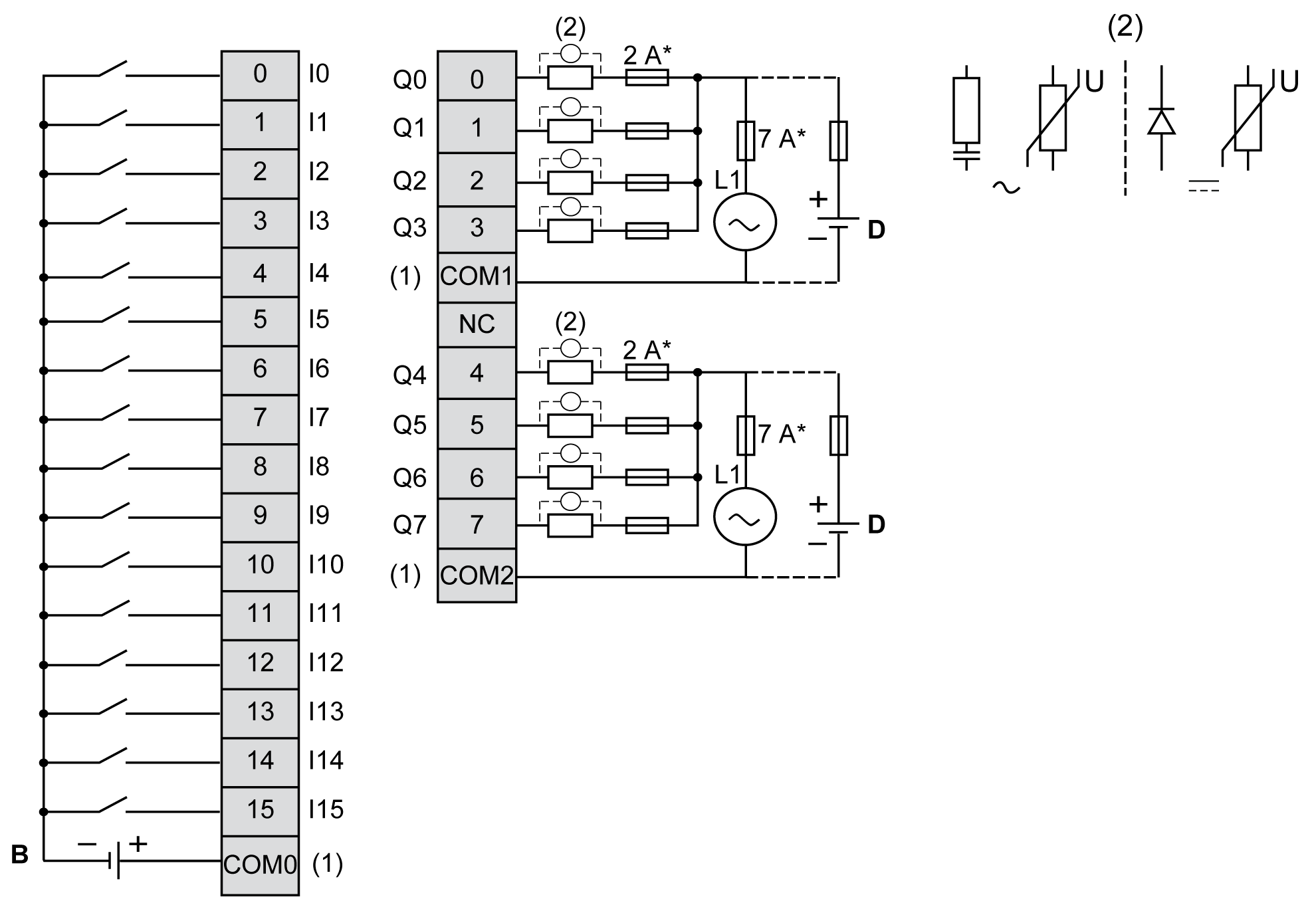

Die folgende Abbildung zeigt die Verbindungen zwischen den Ein- und Ausgängen, den Sensoren und Aktoren sowie ihren gemeinsamen Leitungen für eine postive Logik:
* Sicherung Typ T
(1) Die Klemmen COM0, COM1 und COM2 sind nicht intern verbunden.
(2) Zur Verbesserung der Lebensdauer der Kontakte und zum Schutz vor Schäden durch induktive Lasten schließen Sie parallel zu jeder induktiven Gleichstromlast eine freilaufende Diode, parallel zu jeder induktiven Wechselstromlast ein RC-Löschglied oder an jedem Lasttyp einen Varistor an.
C Source-Verdrahtung (Strom ziehend - positive Logik)
Die folgende Abbildung zeigt die Verbindungen zwischen den Ein- und Ausgängen, den Sensoren und Aktoren sowie ihren gemeinsamen Leitungen für eine negative Logik:
* Sicherung Typ T
(1) Die Klemmen COM0, COM1 und COM2 sind nicht intern verbunden.
(2) Zur Verbesserung der Lebensdauer der Kontakte und zum Schutz vor Schäden durch induktive Lasten schließen Sie parallel zu jeder induktiven Gleichstromlast eine freilaufende Diode, parallel zu jeder induktiven Wechselstromlast ein RC-Löschglied oder an jedem Lasttyp einen Varistor an.
D Sink-Verdrahtung (Strom liefernd - negative Logik)
Weitere Informationen über die 24-V-Spannungsversorgung finden Sie unter Kenndaten der DC-Spannungsversorgung.
