Zubehör
Zubehör
|
Referenz |
Beschreibung |
Verwendung |
Anzahl |
|
|---|---|---|---|---|
|
TMAT2MSET |
Satz von 8 abnehmbaren Schraubklemmenleisten:
|
Verbindung der Modul-E/A |
1 |
|
|
TMAT2MSETG |
Satz von 8 abnehmbaren Federklemmenleisten
|
|||
|
NSYTRAAB35 |
Endhalterungen |
Befestigung der Steuerung oder des Empfängermoduls und der zugehörigen Erweiterungsmodule auf einer Tragschiene (DIN-Schiene). |
||
|
TMAM2 |
Montagesatz |
Montage der Steuerung und der E/A-Module direkt auf einer flachen, vertikalen Schalttafel. |
||
|
TM200RSRCEMC |
Abzieh-Masseklammer |
Zur Anbringung und Verbindung der Erde mit der Kabelabschirmung. |
25er-Pack |
|
Informationen zu Tragschienen (DIN-Schienen) finden Sie unter Tragschiene (DIN-Schiene).
Kabel
|
Referenz |
Beschreibung |
Details |
Länge |
|---|---|---|---|
|
TWDFCW••K |
Digitale E/A-Kabel mit freien Drähten für 20-polige Steckverbinder |
Kabel, einseitig bestückt mit einem HE10/MIL20-Steckverbinder (AWG 22 / 0,34 mm2). |
3 oder 5 m (9.84 oder 16.4 ft) |

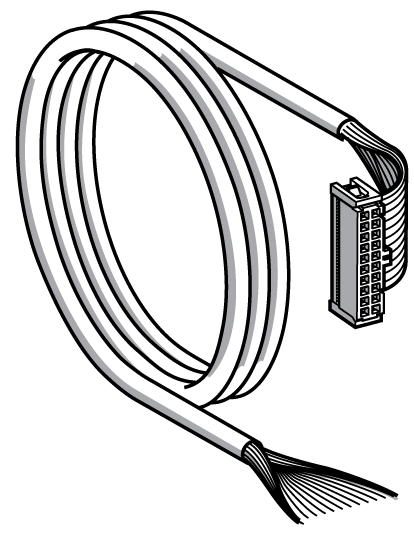

Beschreibung des Kabels TWDFCW••K
Die folgende Tabelle enthält die Kenndaten des TWDFCW••K-Kabels mit freien Drähten für 20-polige Steckverbinder (HE10/MIL20):
|
Abbildung der Kabel |
Pin-Anschlussstift |
Drahtfarbe |
|---|---|---|
|
1 |
Weiß |
|
2 |
Braun |
|
|
3 |
Grün |
|
|
4 |
Gelb |
|
|
5 |
Grau |
|
|
6 |
Rosa |
|
|
7 |
Blau |
|
|
8 |
Rot |
|
|
9 |
Schwarz |
|
|
10 |
Violett |
|
|
11 |
Grau und Rosa |
|
|
12 |
Rot und Blau |
|
|
13 |
Weiß und Grün |
|
|
14 |
Braun und Grün |
|
|
15 |
Weiß und Gelb |
|
|
16 |
Gelb und Braun |
|
|
17 |
Weiß und Grau |
|
|
18 |
Grau und Braun |
|
|
19 |
Weiß und Rosa |
|
|
20 |
Rosa und Braun |
Vorverdrahtete Telefast-Anschlussblöcke

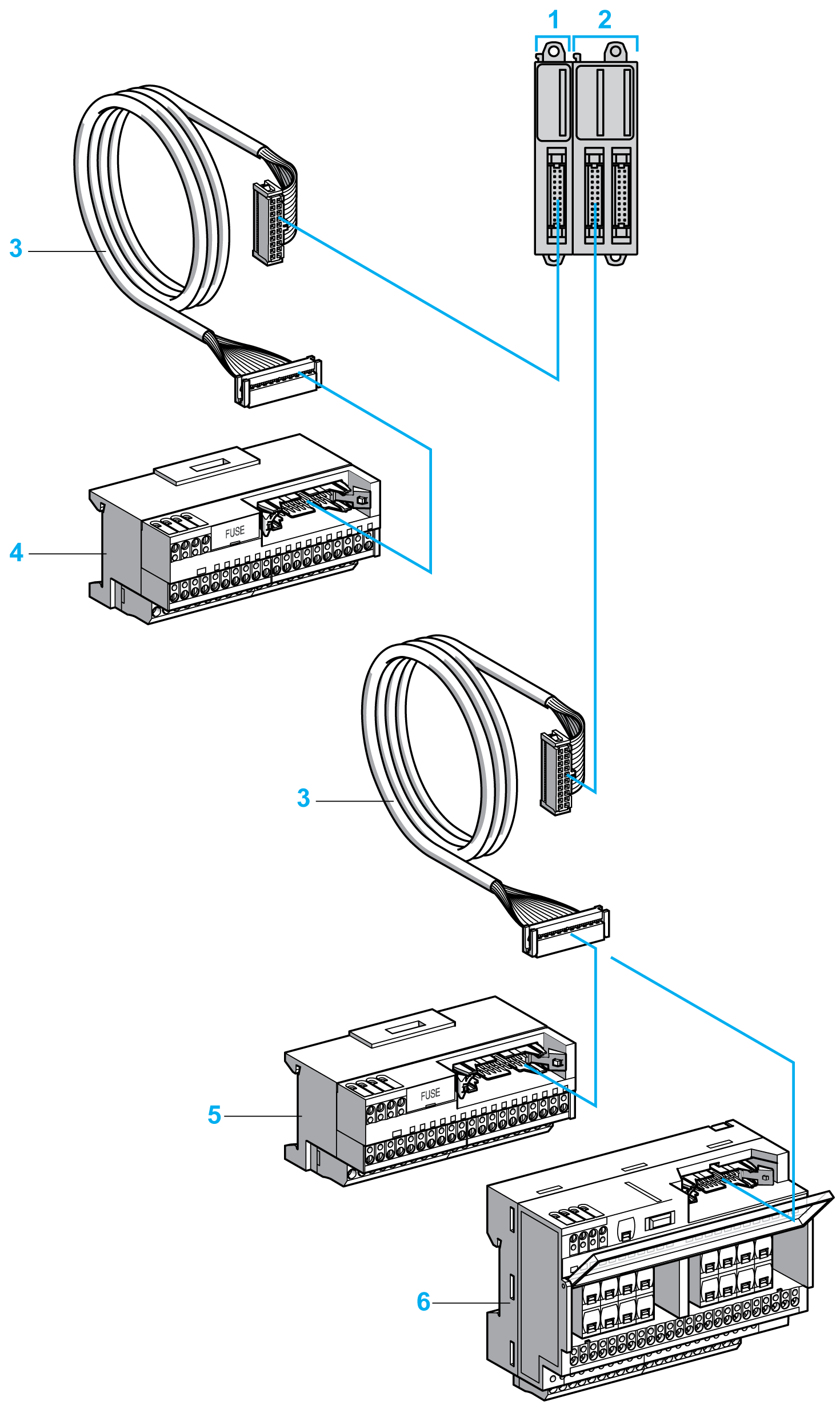

Die folgende Abbildung zeigt das Telefast-System:
1 TM3DI16K / TM3DI32K
2 TM3DQ16TK / TM3DQ32TK
3 Kabel, ausgestattet mit einem 20-poligen HE10/MIL20-Steckverbinder an jedem Ende.
4 16-Kanal-Anschlussblock für Eingangserweiterungsmodule.
5-6 16-Kanal-Anschlussblock für Ausgangserweiterungsmodule.
