Diese Erweiterungsmodule sind mit einer integrierten, abnehmbaren Schraubklemmenleiste für die Verbindung von Eingängen, Ausgängen und einer Spannungsversorgung ausgestattet.

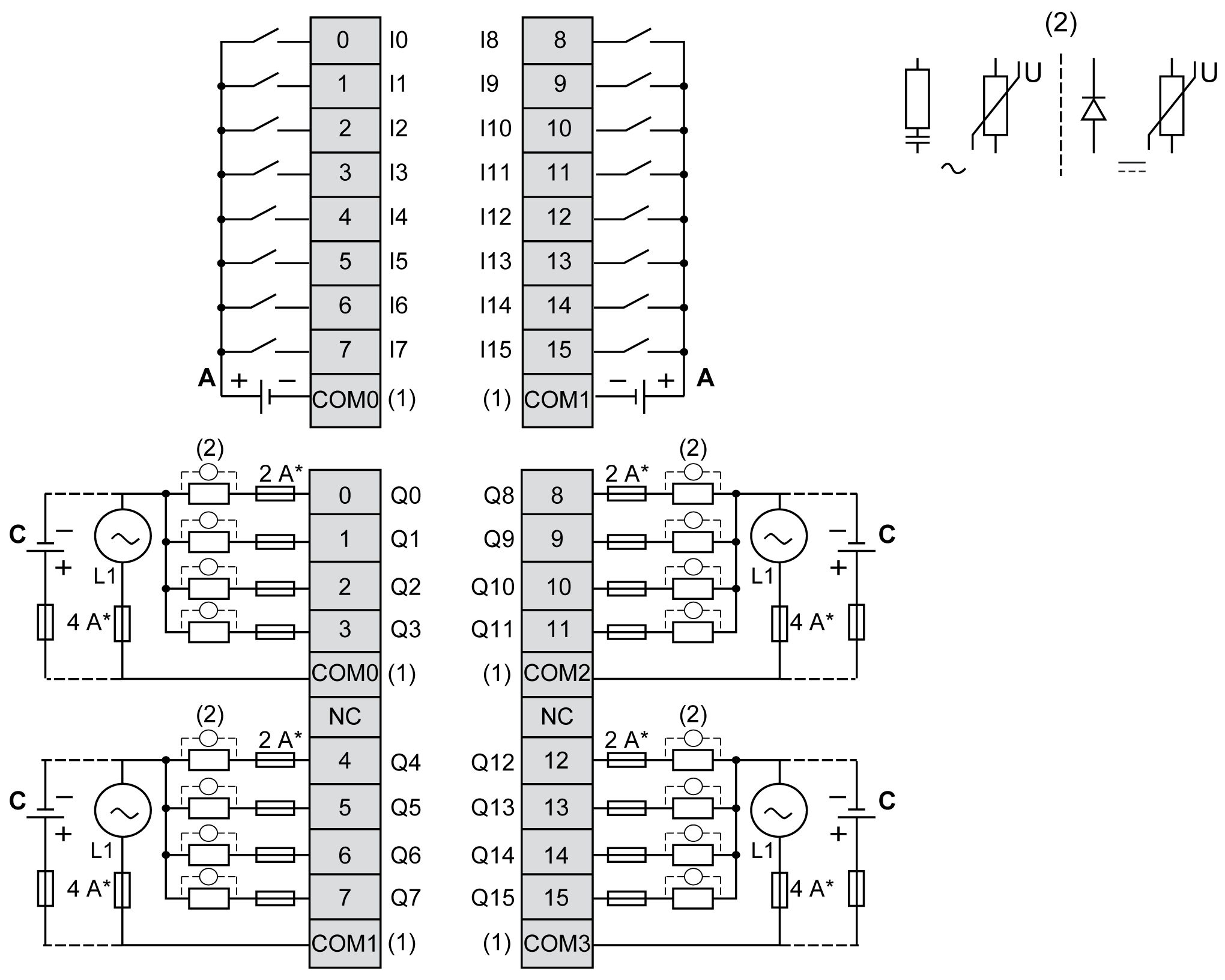

Die folgende Abbildung zeigt die Verbindungen zwischen den Ein- und Ausgängen, den Sensoren und Aktoren sowie ihren gemeinsamen Leitungen für eine postive Logik:
* Sicherung Typ T
(1) Die Eingänge COM0, COM1, die Ausgänge COM0, COM1, COM2 und die COM3-Klemmen sind nicht intern miteinander verbunden.
(2) Schließen Sie zur Erhöhung der Lebensdauer der Kontakte und zum Schutz vor Schäden durch induktive Lasten parallel zu jeder induktiven Gleichstromlast eine freilaufende Diode bzw. parallel zu jeder induktiven Wechselstromlast ein RC-Löschglied an.
A Sink-Verdrahtung (Strom ziehend - positive Logik)
C Source-Verdrahtung (Strom ziehend - positive Logik)

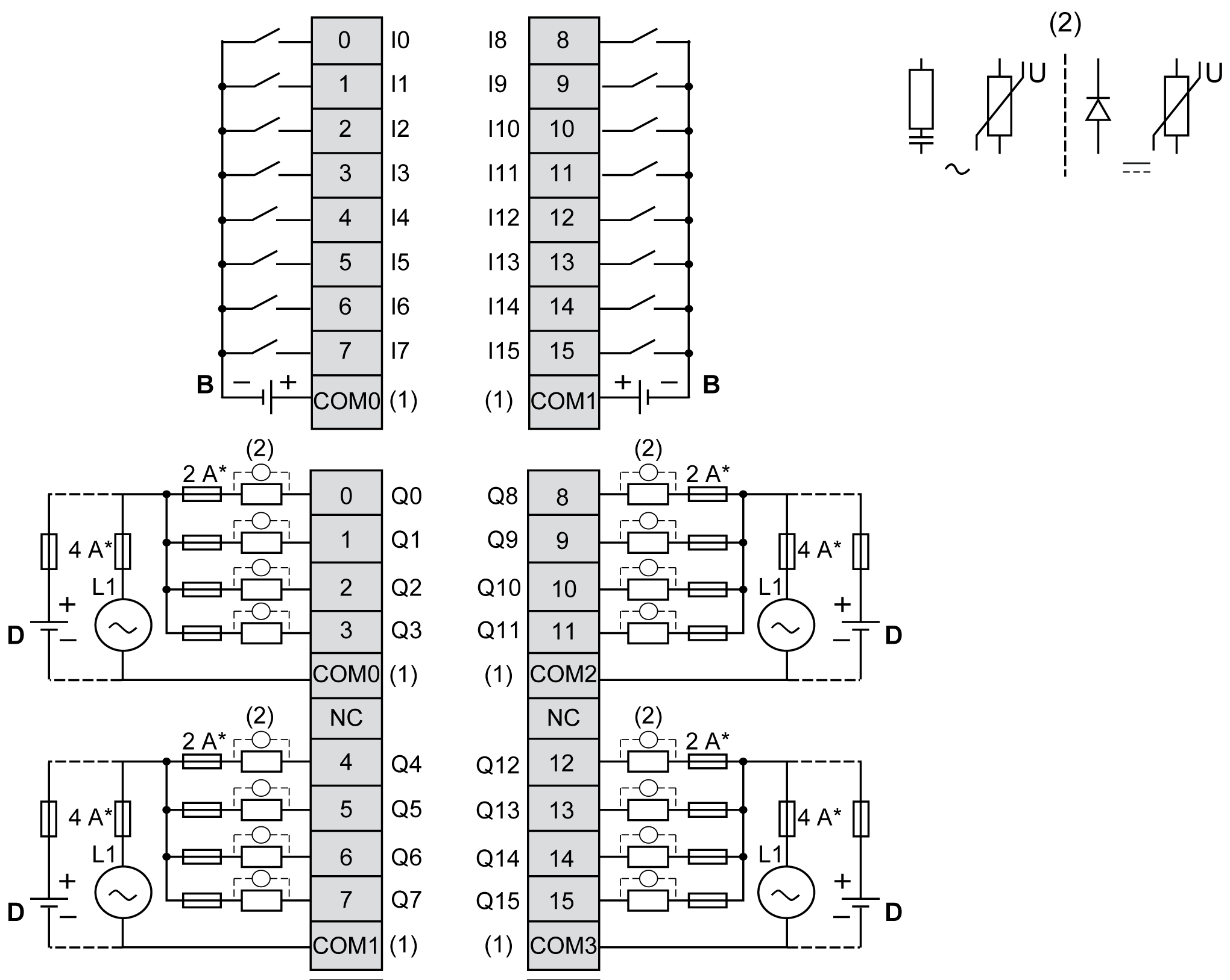

Die folgende Abbildung zeigt die Verbindungen zwischen den Ein- und Ausgängen, den Sensoren und Aktoren sowie ihren gemeinsamen Leitungen für eine negative Logik:
* Sicherung Typ T
(1) Die Eingänge COM0, COM1, die Ausgänge COM0, COM1, COM2 und die COM3-Klemmen sind nicht intern miteinander verbunden.
(2) Schließen Sie zur Erhöhung der Lebensdauer der Kontakte und zum Schutz vor Schäden durch induktive Lasten parallel zu jeder induktiven Gleichstromlast eine freilaufende Diode bzw. parallel zu jeder induktiven Wechselstromlast ein RC-Löschglied an.
B Source-Verdrahtung (Strom liefernd - negative Logik)
D Sink-Verdrahtung (Strom liefernd - negative Logik)
Weitere Informationen über die 24-V-Spannungsversorgung finden Sie unter Kenndaten der DC-Spannungsversorgung.
