Allgemeine Beschreibung
Einführung
Das TM3-Sendererweiterungsmodul ist wie folgt ausgestattet:
-
1 Frontanschluss RJ45
-
1 Schraube zum Anschluss an die Funktionserde
-
2-Status-LEDs (Verbindung und Betrieb)
Das TM3-Empfängererweiterungsmodul ist wie folgt ausgestattet:
-
1 Frontanschluss RJ45
-
1 Spannungsanschluss
-
2-Status-LEDs (Verbindung und Betrieb)
Das TM3-Sendermodul ist über den TM3-Bus mit der Steuerung verbunden. Sein Anschluss erfolgt mittels eines Verbinders an der linken Seite des Moduls. Das TM3-Sendererweiterungsmodul ist das letzte physische Modul der lokalen Konfiguration (es gibt keinen Busanschluss auf der rechten Seite des Moduls).
Das TM3-Empfängermodul wird über den RJ45-Frontanschluss mit einem geeigneten Kabel an das TM3-Sendermodul angeschlossen (siehe Zubehör).
TM3-Sender- und -Empfängermodule
Die nachstehende Tabelle enthält die Sender-/Empfänger-Erweiterungsmodule TM3:
Implementierung von TM3-Sender- und -Empfängermodulen

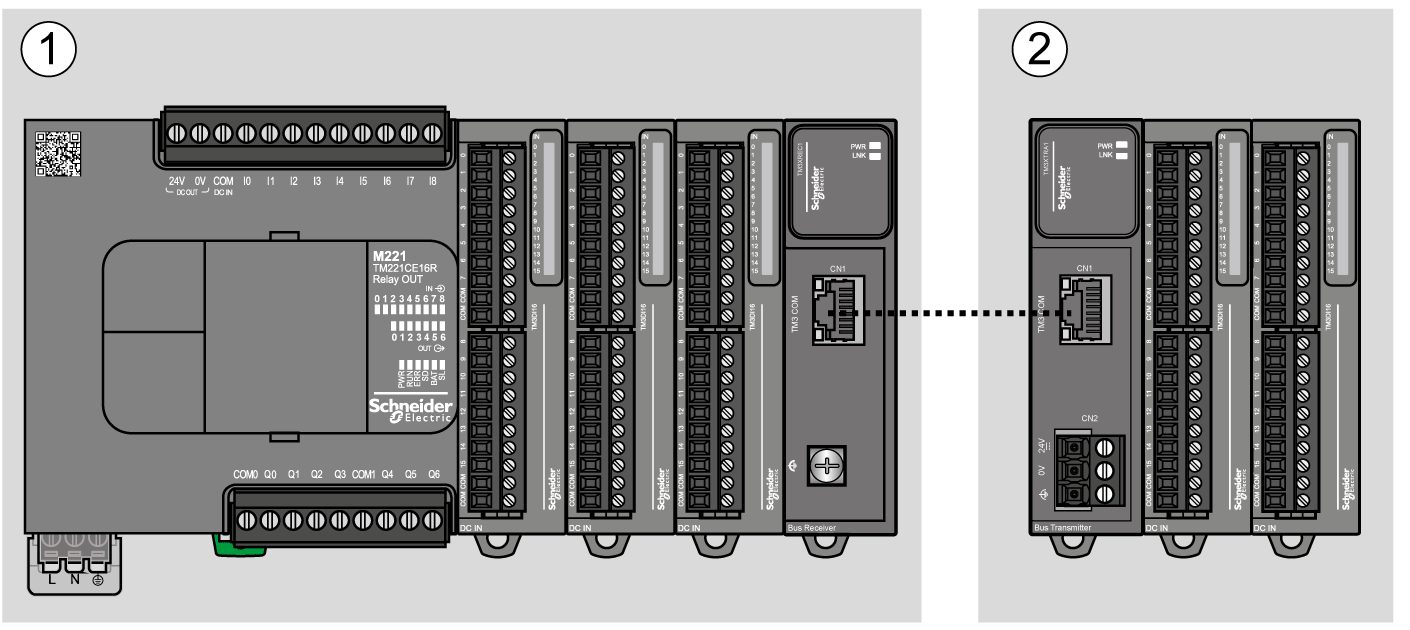

Die folgende Abbildung zeigt das System mit lokaler und dezentraler Konfiguration (Beispiel M221):
1 Lokale Konfiguration
2 Dezentrale Konfiguration

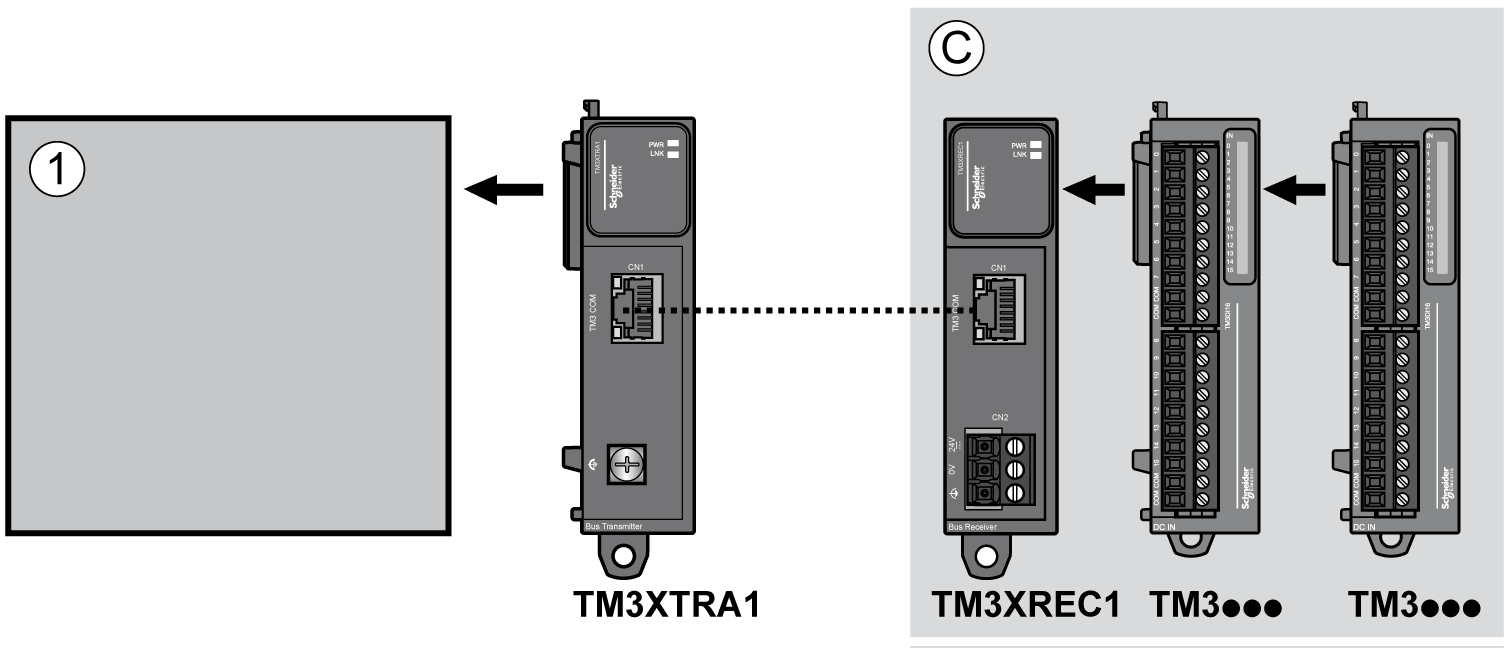

Die folgende Abbildung zeigt die Komponenten einer dezentralen Konfiguration:
1 Steuerung und Module
C Erweiterungsmodule (maximal 7)
