TM3XTRA1 - Beschreibung
Überblick
TM3XTRA1-Sendermodul:
-
1 RJ45-Kommunikationsanschluss
-
Schraube zum Anschluss an die Funktionserde
Wichtige Kenndaten
|
Kenndaten |
Wert |
|
|---|---|---|
|
Funktion |
Die dem Empfänger zugeordnete Funktion bildet die dezentrale E/A-Erweiterung. |
|
|
Steckverbinder-Typ |
RJ45 |
|
|
Kommunikationstyp |
RS485 |
|
|
Stromaufnahme am internen 5-VDC-Bus |
160 mA max. |
|
|
Stromaufnahme am internen 24-VDC-Bus |
– |
|
|
Kabeltyp und -länge |
Weitere Informationen finden Sie unter Zubehör. |
|
|
Gewicht |
65 g (2.29 oz) |
|
Status-LEDs

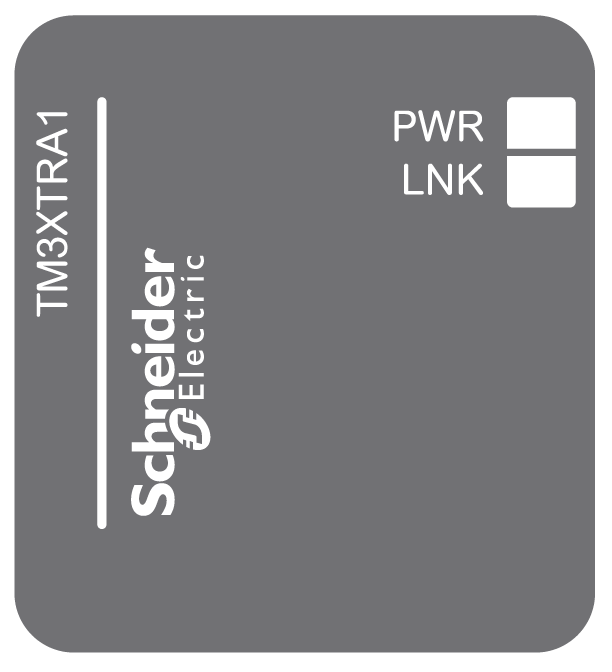

Die folgende Abbildung zeigt die Status-LEDs:
In der nachstehenden Tabelle werden die Status-LEDs beschrieben:
|
LED |
Farbe |
Status |
Beschreibung |
|---|---|---|---|
|
Spannung (PWR) |
Grün |
Ein |
Die Spannungsversorgung vom TM3-Bus ist verfügbar. |
|
Aus |
Die Spannungsversorgung vom TM3-Bus ist nicht verfügbar. |
||
|
Verbindung (LNK) |
Grün |
Ein |
Es wird ein Verbindungs-/Datensignal vom Empfänger erkannt. |
|
Aus |
Es wird kein Verbindungs-/Datensignal vom Empfänger erkannt. |
