TM4PDPS1 – Verdrahtungsplan

Verdrahtungsregeln

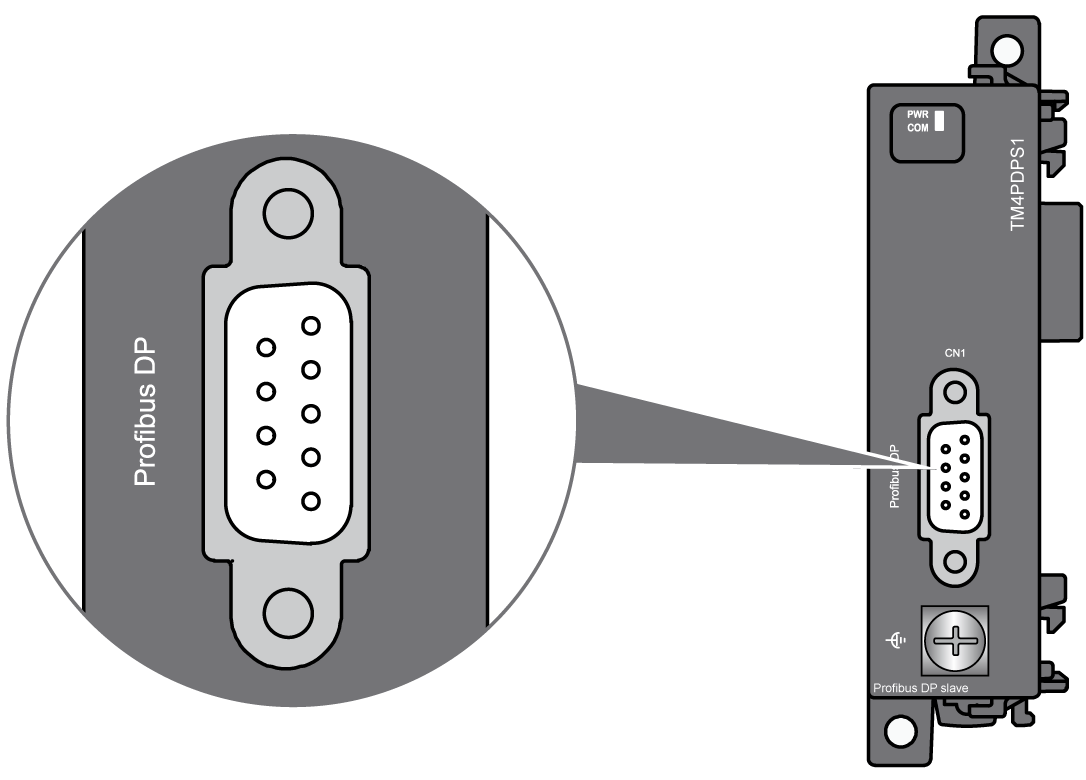

Das TM4PDPS1-Modul ist mit einem PROFIBUS DP SUB-D 9-Anschluss ausgestattet:

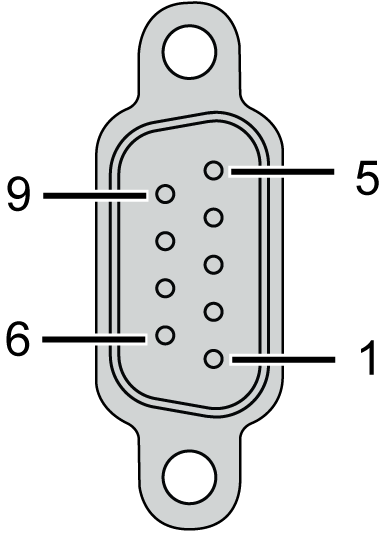

Die folgende Abbildung zeigt die PROFIBUS DP SUB-D 9-Anschlussstifte:

Die folgende Abbildung beschreibt die Pinbelegung für den PROFIBUS DP SUB-D 9-Anschluss:

Pin-Nr.	PROFIBUS DP	Beschreibung
1	Reserviert	–
2	Reserviert	–
3	RxD/TxD-P	Daten senden/empfangen Hoch
4	CNTR-P	Senden aktivieren Hoch
5	DGND	Signalmasse
6	VP	Spannung 5 V (100 mA)
7	Reserviert	–
8	RxD/TxD-N	Daten senden/empfangen Niedrig
9	Reserviert	–

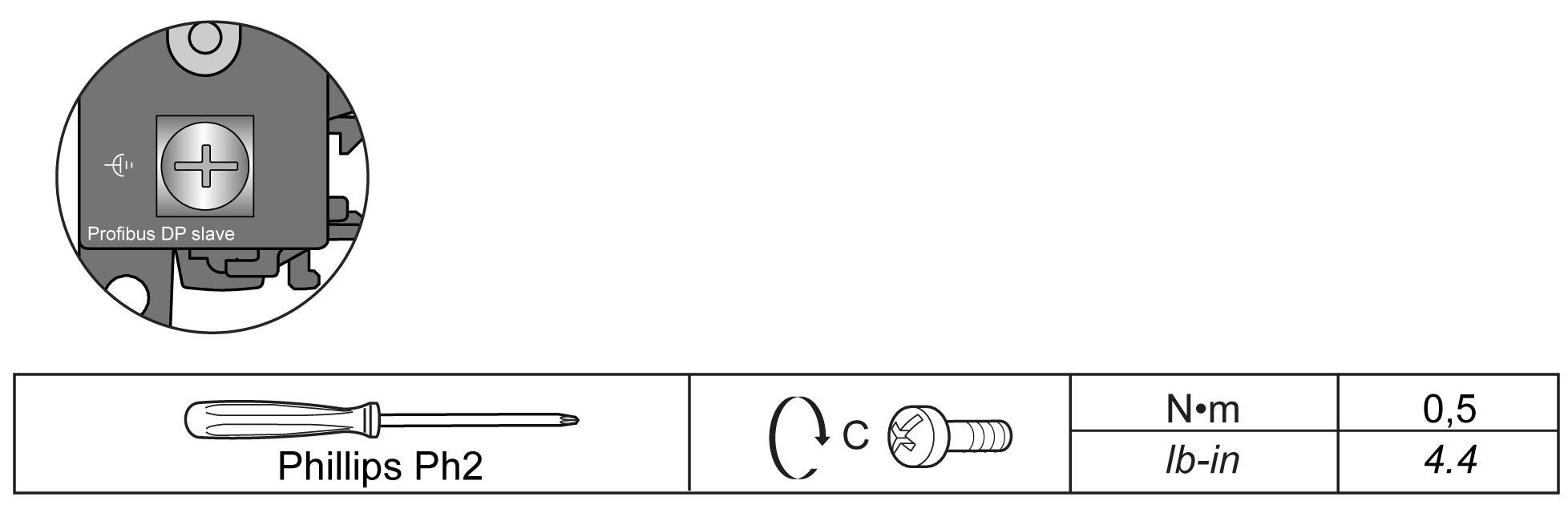

Die nachstehende Tabelle enthält die Kenndaten der mit dem bereitgestellten FE-Kabel (Funktionserde) zu verwendenden Schraube:

Ein Anzugsdrehmoment über dem Grenzwert kann die Klemmenschrauben oder Gewinde beschädigen.

HINWEIS
	GERÄT NICHT BETRIEBSBEREIT Ziehen Sie die Schraubklemmen nicht über das angegebene Anzugsmoment (Nm/lb-in.) an. Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.
