TM5SDO4R - Kenndaten

Einführung

In diesem Abschnitt werden die Kenndaten des Elektronikmoduls TM5SDO4R beschrieben.

GEFAHR
	BRANDGEFAHR Verwenden Sie für die maximale Stromleistung der E/A-Kanäle und Spannungsversorgungen ausschließlich angemessene Drahtstärken. Für die Verdrahtung von Relaisausgängen (2 A) sind Leiter mit einer Drahtgröße von mindestens 0,5 mm² (AWG 20) mit einem Temperaturnennwert von mindestens 80 °C (176 °F) zu verwenden. Für die gemeinsamen Leiter von Relaisausgängen (7 A) oder für die Verdrahtung von Relaisausgängen mit mehr als 2 A sind Leiter mit einer Drahtgröße von mindestens 1,0 mm² (AWG 20) mit einem Temperaturnennwert von mindestens 80 °C (176 °F) zu verwenden. Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

GEFAHR

BRANDGEFAHR

Verwenden Sie für die maximale Stromleistung der E/A-Kanäle und Spannungsversorgungen ausschließlich angemessene Drahtstärken.
Für die Verdrahtung von Relaisausgängen (2 A) sind Leiter mit einer Drahtgröße von mindestens 0,5 mm² (AWG 20) mit einem Temperaturnennwert von mindestens 80 °C (176 °F) zu verwenden.
Für die gemeinsamen Leiter von Relaisausgängen (7 A) oder für die Verdrahtung von Relaisausgängen mit mehr als 2 A sind Leiter mit einer Drahtgröße von mindestens 1,0 mm² (AWG 20) mit einem Temperaturnennwert von mindestens 80 °C (176 °F) zu verwenden.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

WARNUNG
	UNBEABSICHTIGTER GERÄTEBETRIEB Überschreiten Sie keinen der in den umgebungsspezifischen und elektrischen Kenndatentabellen angegebenen Nennwerte. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Allgemeine Merkmale

In der nachstehenden Tabelle werden die allgemeinen Merkmale des Elektronikmoduls TM5SDO4R aufgeführt:

Allgemeine Kenndaten
Versorgungsnennspannung Versorgungsquelle	30 VDC / 230 VAC Verbunden mit externer AC- oder DC-Spannungsversorgung
Gültiger Spannungsversorgungsbereich	24 VDC bis 36 VDC 184 VAC bis 276 VAC
24-VDC-E/A-Segment - Stromaufnahme	0 mA (N.C.)
TM5 Bus 5 VDC Stromaufnahme	160 mA
Verlustleistung	2,30 W maximal
Gewicht	30 g (1.1 oz)
ID-Code für die Firmwareaktualisierung	42756 dez.

Ausgangskenndaten

In der nachstehenden Tabelle werden die ausgangsspezifischen Merkmale des Elektronikmoduls TM5SDO4R aufgeführt:

Ausgangskenndaten
Ausgangskanäle		4
Verdrahtungstyp		4 Kontakte (C/O)
Ausgangsstrom		Max. 5 A pro Ausgang bei 30 VDC Max. 5 A pro Ausgang bei 230 VAC
Gesamtausgangsstrom		Max. 10 A bei 30 VDC Max. 10 A bei 230 VAC
Ausgangsspannung		30 VDC / 230 VAC
Ausgangsspannungsbereich		24 VDC bis 36 VDC 184 VAC bis 276 VAC
Einschaltzeit		max. 10 ms
Abschaltzeit		max. 10 ms
Schutzschaltung	Intern	Keine
Schutzschaltung	Extern DC AC	Inversdiode, RC-Kombination oder VDR RC-Kombination oder VDR
Automatisches Wiedereinschalten nach Kurzschluss oder Überlast		Ja, mindestens 10 ms, abhängig von der Innentemperatur
Schaltkapazität	Mindestwert	10 mA bei 5 VDC
Schaltkapazität	Maximum	150 W / 1250 VA
Verpolungsschutz		Ja
Potenzialtrennung	Zwischen Kanälen und Bus	Siehe Hinweis ¹
Potenzialtrennung	Zwischen Ausgängen	Nicht potenzialgetrennt
Mechanische Haltbarkeit		Typisch: 2x10⁷ Zyklen oder mehr

¹ Die Isolierung des Elektronikmoduls liegt bei 500 VAC effektiv zwischen der vom TM5-Leistungsbus versorgten Elektronik und der Elektronik, die durch das mit dem Modul verbundene 24-VDC-E/A-Leistungssegment versorgt wird. In der Praxis wird das TM5-Elektronikmodul in der Buseinheit installiert, und zwischen dem TM5-Leistungsbus und dem 24-VDC-E/A-Leistungssegment ist eine Bridge vorhanden. Die zwei Leistungsschaltungen sind über spezifische Komponenten mit derselben Funktionserde (FE) verbunden. Diese Komponenten wurden speziell auf eine Reduzierung der Folgen elektromagnetischer Störungen ausgerichtet. Diese Komponenten sind für eine Nennspannung von 30 VDC bzw. 60 VDC ausgelegt. Dadurch kann die Isolierung des gesamten Systems von den effektiv 500 VAC deutlich reduziert werden.

Wenn Ihre Steuerung oder Ihr Modul Relaisausgänge umfasst, bieten diese Ausgänge Unterstützung für bis zu 240 VAC. Eine Beschädigung dieser Art Ausgänge durch induktive Lasten kann zu Schweißkontakten und Steuerungsverlust führen. Induktive Lasten müssen mit einer Schutzeinrichtung ausgestattet sein, wie z. B. einem RC-Spitzenwertbegrenzer, einem RC-Stromkreis oder einer Schutzdiode. Kapazitive Lasten werden von diesen Relais nicht unterstützt.

WARNUNG
	VERSCHWEISSUNG DER RELAISAUSGÄNGE Schützen Sie Relaisausgänge stets vor einer Beschädigung durch induktive Wechselstromlasten mithilfe einer geeigneten externen Schutzschaltung oder -vorrichtung. Schließen Sie Relaisausgänge niemals an kapazitive Lasten an. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Haltbarkeit der Elektrik

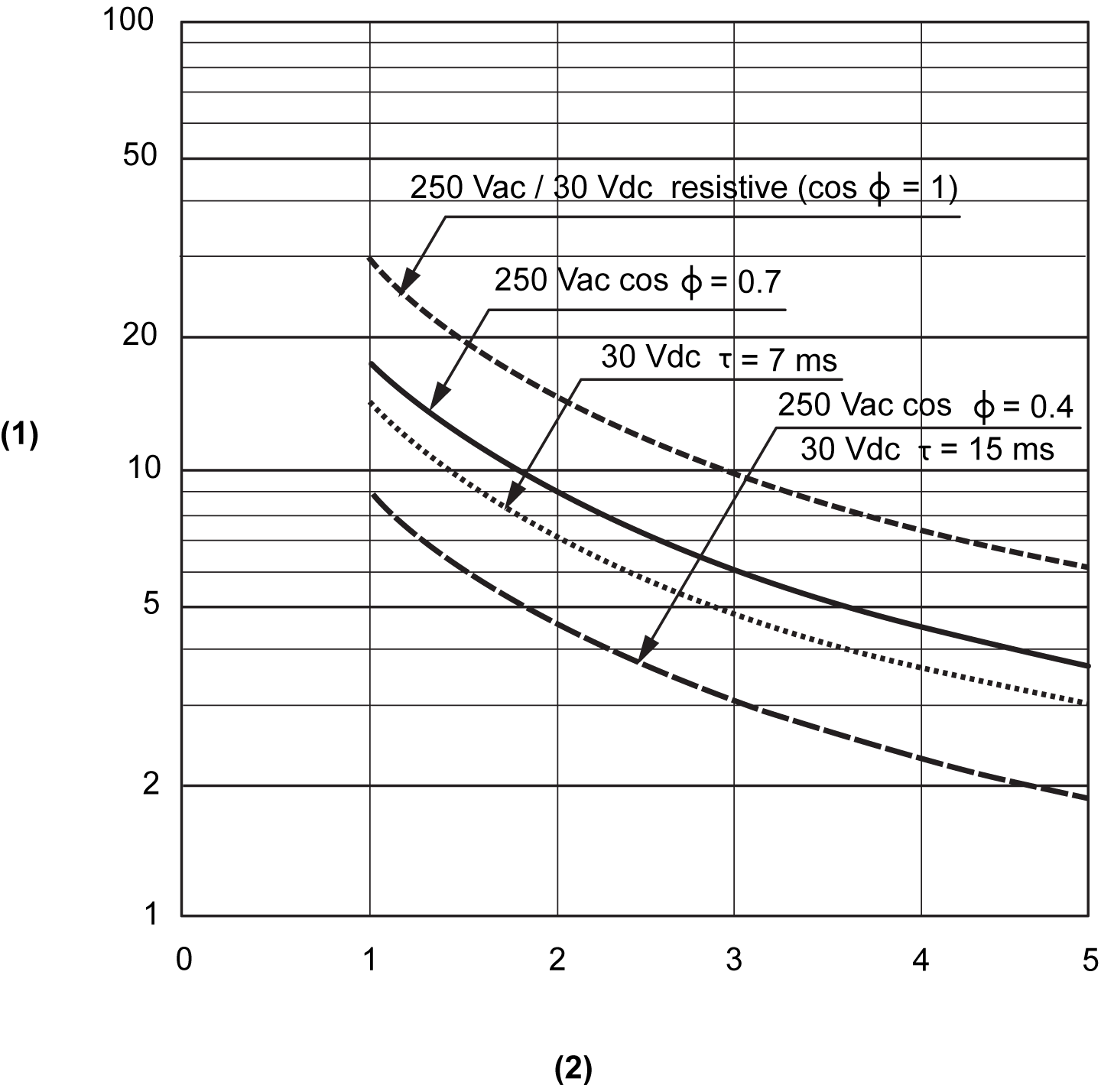

Die nachstehenden Kurven stellen die erwartete Lebensdauer der Relaiskontakte für das Elektronikmodul TM5SDO2R dar.

1 Schaltvorgänge (x10⁴)

2 Schaltstrom in A
