Physische Beschreibung

Einführung

Jede Feldbusschnittstelle besteht aus vier Elementen. Dabei handelt es sich um die folgenden Elemente:

  • Busbasis der Feldbusschnittstelle

  • Feldbusschnittstellen-Modul

  • Schnittstellen-Stromverteilermodul (IPDM)

  • Klemmenleiste

Elemente

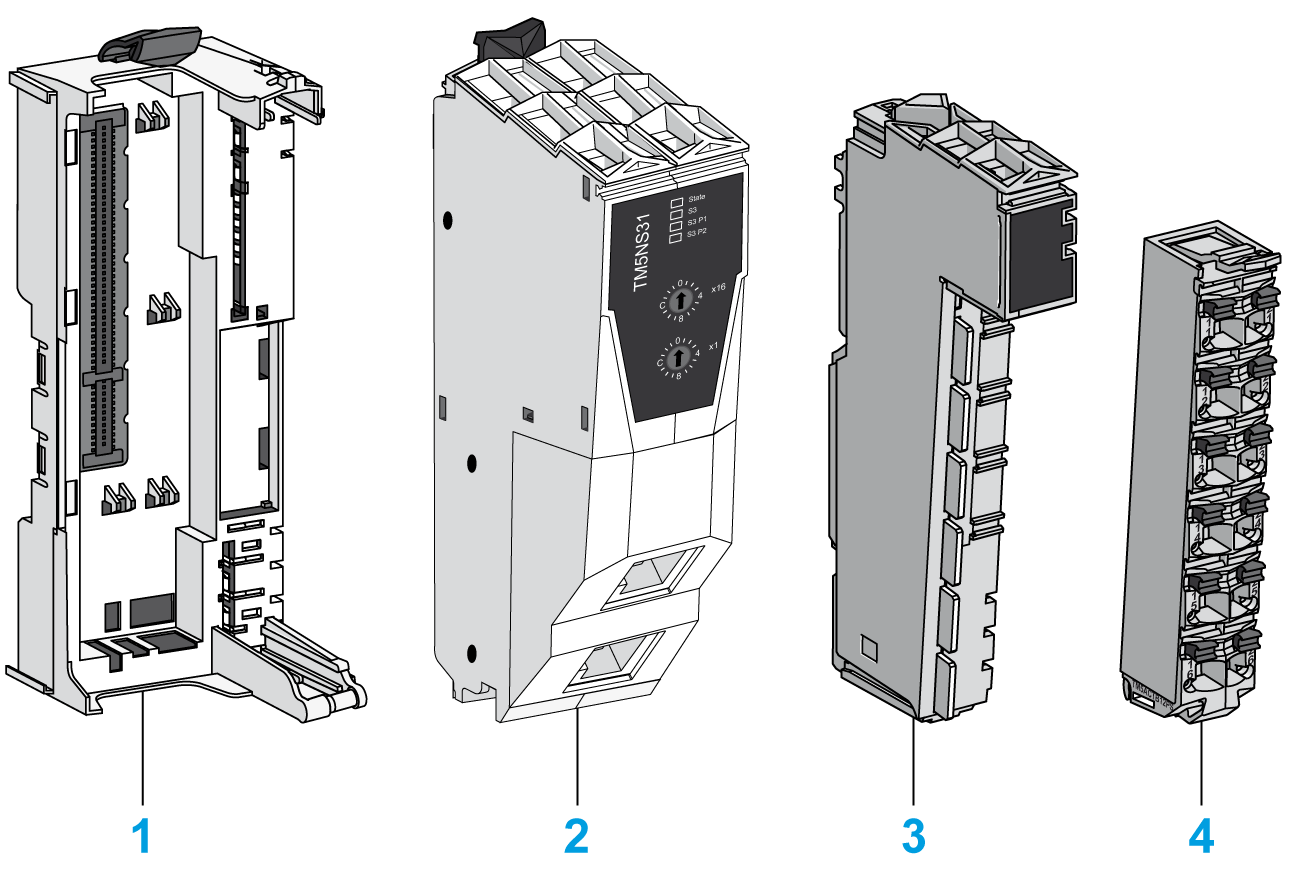

Die folgende Abbildung zeigt die verschiedenen Teile, aus denen sich die TM5-Feldbusschnittstelle zusammensetzt:

(1) Busbasis der Feldbusschnittstelle

(2) Feldbusschnittstellen-Modul

(3) Schnittstellen-Stromverteilermodul (IPDM)

(4) Klemmenleiste

Nach der Montage bilden die vier Elemente eine komplette Einheit mit umfassender Festigkeit gegenüber Vibrationen und elektrostatischen Entladungen.

HINWEIS
ELEKTROSTATISCHE ENTLADUNG
  • Die Anschlussstifte des Bausteins dürfen nicht berührt werden.
  • Belassen Sie Kabel und Blindstopfen während des normalen Betriebs stets in Position.
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

Abmessungen

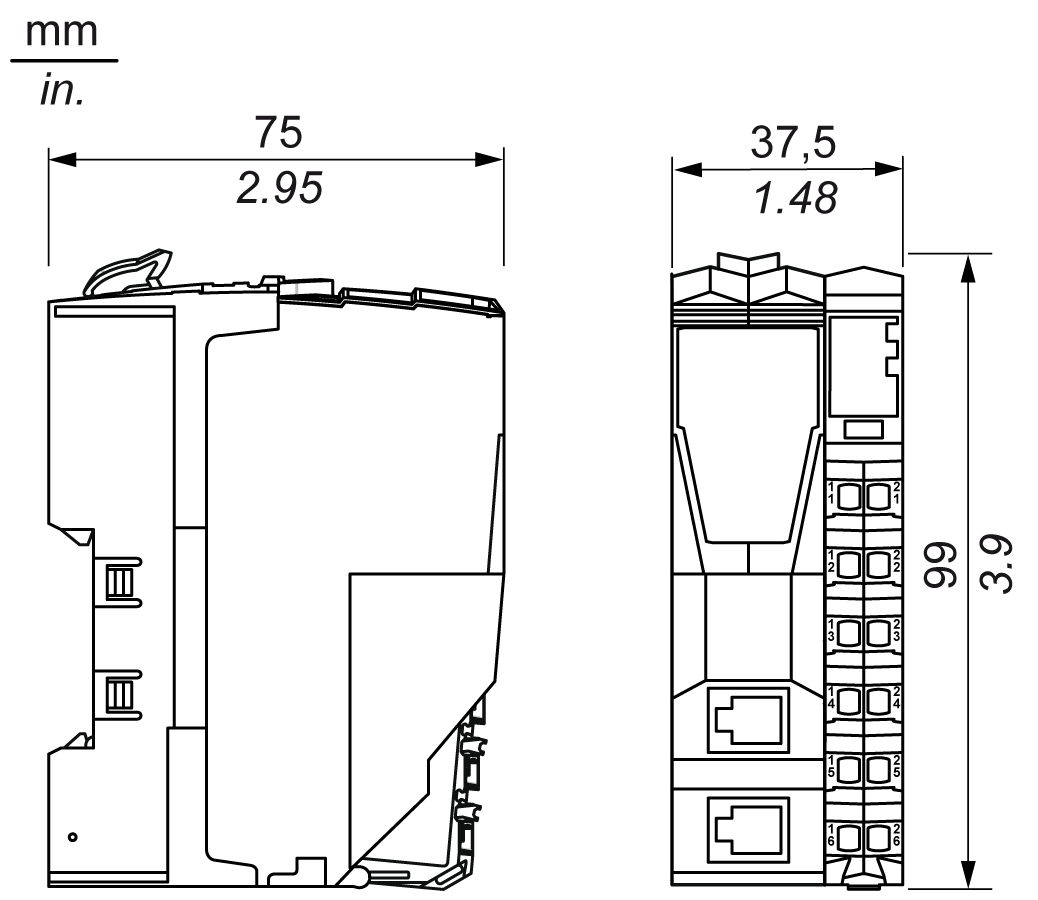

Die folgende Abbildung zeigt die Abmessungen der TM5-Feldbusschnittstelle:

Zubehör

Siehe Installation der Zubehörteile

Kennzeichnung

Siehe Kennzeichnung für das TM5-System.
