In der nachstehenden Tabelle werden die wichtigsten Kenndaten des Bausteins TM7BAI4TLA aufgeführt:
|
Wichtige Kenndaten |
|
|---|---|
|
Anzahl Eingangskanäle |
4 |
|
Messtyp |
Temperatur |
|
Eingangssensortyp |
KTY10/KTY84 (Siliziumsensor) |
|
Auflösung |
16 Bit |
|
Sensoranschlusstyp |
M12, A-codiert, Verbinder vom Typ Buchse |

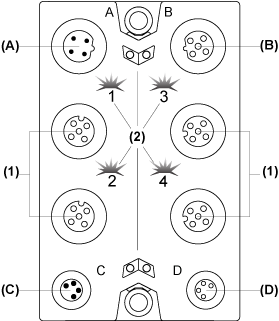

Die folgende Abbildung zeigt den Baustein TM7BAI4TLA:
(A) IN-Steckverbinder für TM7-Bus
(B) OUT-Steckverbinder für TM7-Bus
(C) IN-Steckverbinder für 24-VDC-Spannungsversorgung
(D) OUT-Steckverbinder für 24-VDC-Spannungsversorgung
(1) Eingangssteckverbinder
(2) Status-LEDs
Steckverbinder- und Kanalbelegung
In der nachstehenden Tabelle werden die Steckverbinder- und Kanalbelegungen des Bausteins TM7BAI4TLA aufgeführt:
|
Eingangssteckverbinder |
Eingangsstatus-LEDs |
Kanaltyp |
Kanäle |
|---|---|---|---|
|
1 |
1 |
Eingang |
I0 |
|
2 |
2 |
Eingang |
I1 |
|
3 |
3 |
Eingang |
I2 |
|
4 |
4 |
Eingang |
I3 |

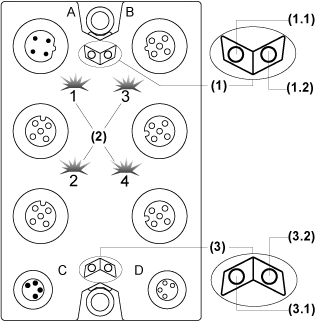

Die folgende Abbildung zeigt die Status-LEDs am Baustein TM7BAI4TLA:
(1) Status-LEDs für TM7-Bus, Gruppe von zwei LEDs: 1.1 (grün) und 1.2 (rot)
(2) Eingangsstatus-LEDs, bestehend aus vier LEDs: 1, 2, 3 und 4 (grün)
(3) Eingangsbaustein-Status-LEDs, Gruppe von zwei LEDs: 3.1 (grün) und 3.2 (rot)
Die nachstehende Tabelle beschreibt die Status-LEDs für den TM7-Bus am Baustein TM7BAI4TLA:
|
Status-LEDs für TM7-Bus |
Beschreibung |
|
|---|---|---|
|
LED 1.1 |
LED 1.2 |
|
|
AUS |
AUS |
Keine Spannungsversorgung am TM7-Bus |
|
EIN |
EIN |
TM7-Bus im Anlaufzustand: oSpannungsversorgung am TM7-Bus und oBaustein nicht initialisiert |
|
EIN |
AUS |
TM7-Bus im Betriebszustand: |
|
AUS |
EIN |
TM7-Busfehler erkannt |
Die nachstehende Tabelle beschreibt die LEDs für den Eingangsstatus am Baustein TM7BAI4TLA:
|
Kanal-LEDs |
Status |
Beschreibung |
|---|---|---|
|
1 - 4 |
AUS |
Verbindung geöffnet oder Sensor nicht angeschlossen bzw. nicht verwendet |
|
Blinkend |
Überlauf oder Unterlauf des Eingangssignals oder Verbindung unterbrochen |
|
|
EIN |
Der Analog-/Digital-Wandler wird ausgeführt, ein Wert ist verfügbar |
Die nachstehende Tabelle beschreibt die LEDs für den Status des Eingangsbausteins am Baustein TM7BAI4TLA:
|
Bausteinstatus-LEDs |
Status |
Beschreibung |
|---|---|---|
|
3.1 |
AUS |
Keine Spannungsversorgung |
|
Einmaliges Blinken |
Reset-Status |
|
|
Blinkend |
Anlaufstatus |
|
|
EIN |
Status „In Betrieb“ |
|
|
3.2 |
AUS |
OK oder keine Spannungsversorgung |
|
Einzelnes Blinken |
Fehler für einen Eingangskanal erkannt |
|
|
Zweifaches Blinken |
Spannungsversorgung nicht im zulässigen Bereich |
|
|
EIN |
Erkannter Fehler oder Reset-Status |
