In der nachstehenden Tabelle werden die wichtigsten Kenndaten des Bausteins TM7BDI8B aufgeführt:
|
Wichtige Kenndaten |
|
|---|---|
|
Anzahl der Eingangskanäle |
8 |
|
Eingangstyp |
Typ 1 |
|
Signaltyp |
Senke |
|
Nenneingangsspannung |
24 VDC |
|
Sensoranschlusstyp |
|

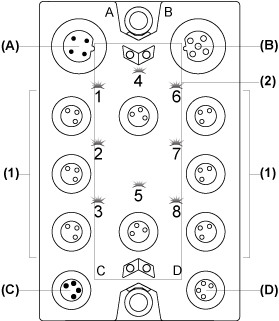

Die folgende Abbildung zeigt den Baustein TM7BDI8B:
(A) IN-Steckverbinder für TM7-Bus
(B) OUT-Steckverbinder für TM7-Bus
(C) IN-Steckverbinder für 24-VDC-Spannungsversorgung
(D) OUT-Steckverbinder für 24-VDC-Spannungsversorgung
(1) Eingangssteckverbinder
(2) Status-LEDs
Steckverbinder- und Kanalbelegung
In der nachstehenden Tabelle werden die Steckverbinder- und Kanalbelegungen des Bausteins TM7BDI8B aufgeführt:
|
Eingangssteckverbinder |
Status-LEDs |
Kanaltyp |
Kanäle |
|---|---|---|---|
|
1 |
1 |
Eingang |
I0 |
|
2 |
2 |
Eingang |
I1 |
|
3 |
3 |
Eingang |
I2 |
|
4 |
4 |
Eingang |
I3 |
|
5 |
5 |
Eingang |
I4 |
|
6 |
6 |
Eingang |
I5 |
|
7 |
7 |
Eingang |
I6 |
|
8 |
8 |
Eingang |
I7 |

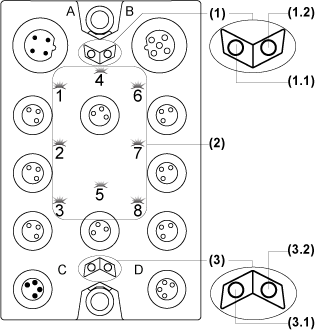

Die folgende Abbildung zeigt die Status-LEDs am Baustein TM7BDI8B:
1 Status-LEDs für TM7-Bus, Gruppe von zwei LEDs: 1.1 (grün) und 1.2 (rot)
2 Kanal-LEDs, bestehend aus acht LEDs: 1 bis 8 (grün)
3 Bausteinstatus-LEDs, Gruppe von zwei LEDs: 3.1 (grün) und 3.2 (rot)
Die nachstehende Tabelle beschreibt die Status-LEDs für den TM7-Bus am Baustein TM7BDI8B:
|
Status-LEDs für TM7-Bus |
Beschreibung |
|
|---|---|---|
|
LED 1.1 |
LED 1.2 |
|
|
AUS |
AUS |
Keine Spannungsversorgung am TM7-Bus |
|
EIN |
EIN |
TM7-Bus im Anlaufzustand: oSpannungsversorgung am TM7-Bus und oBaustein nicht initialisiert |
|
EIN |
AUS |
TM7-Bus im Betriebszustand: |
|
AUS |
EIN |
TM7-Busfehler erkannt |
Die nachstehende Tabelle beschreibt die LEDs für den Eingangsstatus am Baustein TM7BDI8B:
|
Kanal-LEDs |
Status |
Beschreibung |
|---|---|---|
|
1 bis 8 |
AUS |
Entsprechender Eingang deaktiviert |
|
1 bis 8 |
EIN |
Entsprechender Eingang aktiviert |
Die nachstehende Tabelle beschreibt die LEDs für den Status des Eingangsbausteins am Baustein TM7BDI8B:
|
Bausteinstatus-LEDs |
Status |
Beschreibung |
|---|---|---|
|
3.1 |
AUS |
Keine Spannungsversorgung |
|
Einmaliges Blinken |
Reset-Zustand |
|
|
Blinken |
Anlaufzustand |
|
|
EIN |
Zustand "In Betrieb" |
|
|
3.2 |
AUS |
OK oder keine Spannungsversorgung |
|
EIN |
Erkannter Fehler oder Reset-Zustand |
