TMSES4 Verdrahtungsplan
Pin-Belegung

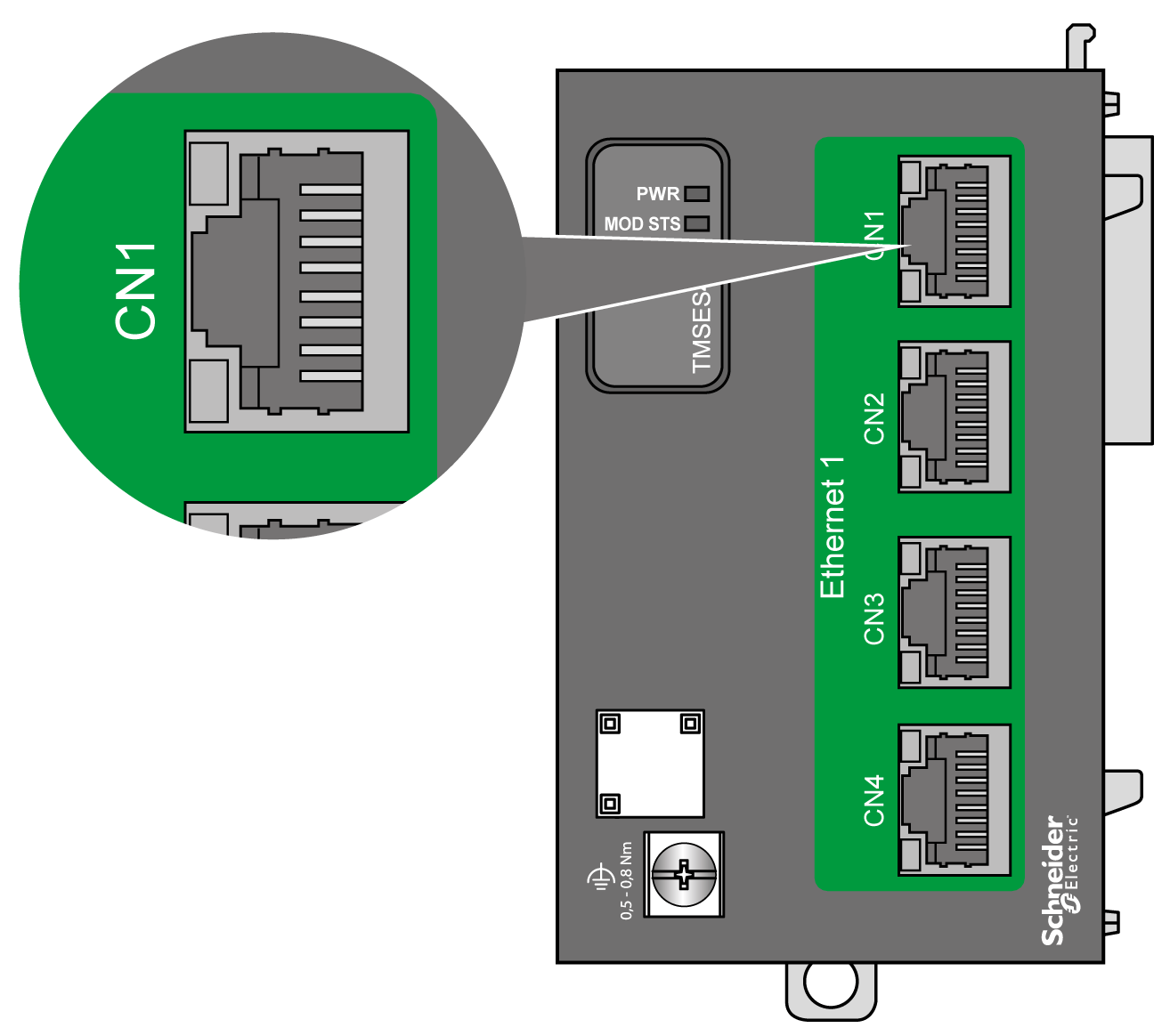

Die folgende Abbildung zeigt die Pin-Belegung für die RJ45-Ethernet-Steckverbinder:
In der folgenden Tabelle wird die Pin-Belegung für den Ethernet-Steckverbinder erläutert:
|
Pin-Nr. |
100BASE-T |
1000BASE-T |
|---|---|---|
|
1 |
TD+ |
DA+ |
|
2 |
TD- |
DA- |
|
3 |
RD+ |
DB+ |
|
4 |
N. v. |
DC+ |
|
5 |
N. v. |
DC- |
|
6 |
RD- |
DB- |
|
7 |
N. v. |
DD+ |
|
8 |
N. v. |
DD- |
HINWEIS: Die Steuerung unterstützt die MDIO-Auto-Crossover-Kabelfunktion. Es müssen keine speziellen Ethernet-Crossover-Kabel für den direkten Anschluss von Geräten an diesen Port verwendet werden (Verbindungen ohne einen Ethernet-Hub oder -Switch.)
HINWEIS: Die Trennung des Ethernet-Kabels wird jede Sekunde erfasst. Kurze Verbindungsunterbrechungen (< 1 Sekunde) werden im Netzwerkstatus möglicherweise nicht angezeigt.
