Modicon M262 Logic/Motion Controller als Zielgerät für EtherNet/IP
Einführung
In diesem Abschnitt wird die Konfiguration des M262 Logic/Motion Controller als EtherNet/IP-Zielgerät beschrieben.
Für weitere Informationen über EtherNet/IP siehe die Website www.odva.org.
Hinzufügen eines EtherNet/IP-Managers
Um den M262 Logic/Motion Controller als Zielgerät für Ethernet/IP zu konfigurieren, müssen Sie der Steuerung einen EthernetIP-Manager hinzufügen.
So fügen Sie dem M262 Logic/Motion Controller einen EthernetIP-Manager hinzu:
|
Schritt |
Aktion |
|---|---|
|
1 |
Fügen Sie ein TMSES4-Erweiterungsmodul in Ihrer Konfiguration hinzu. |
|
2 |
Fügen Sie ausgehend vom -Knoten in der den hinzu, indem Sie ihn im auswählen, in die ziehen und auf dem -Knoten ablegen. Weitere Informationen zum Hinzufügen von Geräten in einem Projekt finden Sie unter: • Verwenden der Methode Drag&Dop (Ziehen und Ablegen) • Verwenden der Kontextmenüs oder Plus-Schaltflächen |
EtherNet/IP-Parameterkonfiguration
Um den EtherNet/IP-Parameter zu konfigurieren, doppelklicken Sie auf in der .

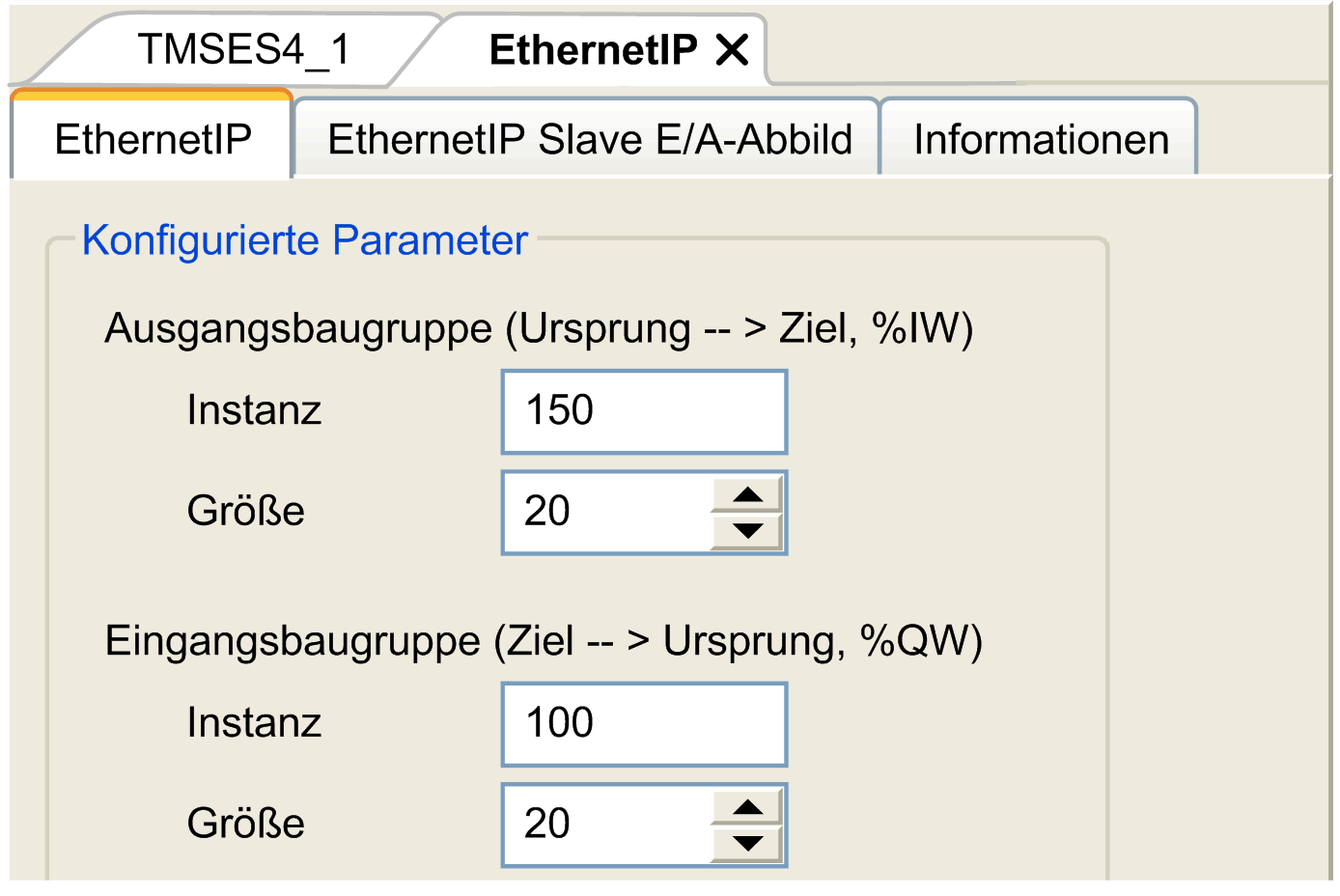

Daraufhin erscheint ein Dialogfeld:
Die EtherNet/IP-E/A-Konfigurationsparameter sind wie folgt definiert:
-
:
Nummer der Eingangs- oder Ausgangs-Assembly.
-
:
Anzahl der Kanäle einer Eingangs- oder Ausgangs-Assembly.
Jeder Kanal verfügt über einen 2-Byte-Speicher, in dem der Wert eines %IWx- oder %QWx-Objekts abgelegt wird, wobei x die Kanalnummer ist.
Beispiel: Wenn die der 20 ist, gibt es 20 Eingangskanäle (IW0...IW19), die %IWy…%IW(y+20-1) adressieren, wobei y der erste verfügbare Kanal für die Assembly ist.
|
Element |
Zulässiger Steuerungsbereich |
EcoStruxure Machine Expert Standardwert |
|
|---|---|---|---|
|
|
|
150...189 |
150 |
|
|
2...120 |
20 |
|
|
|
|
100...149 |
100 |
|
|
2...120 |
20 |
|
Weitere Informationen zu den folgenden Themen finden Sie im M262 – Programmierhandbuch:
-
Generieren einer EDS-Datei
-
Konfigurieren von E/A
-
Von der Steuerung unterstützte Objekte
