Estrategia de asignación de direcciones IP

Descripción general

En esta sección se describen los pasos a seguir para implementar la estrategia de asignación de direcciones IP de los dispositivos de red:

Configure el puerto Ethernet industrial del controlador:
- Ajustes de red: dirección IP, máscara de subred y dirección de pasarela.
- Elegir el método de direccionamiento IP que desea utilizar.
Configurar gestor de protocolo.

Configuración del puerto Ethernet industrial

Para configurar el puerto Ethernet industrial, siga estos pasos:

Paso	Acción

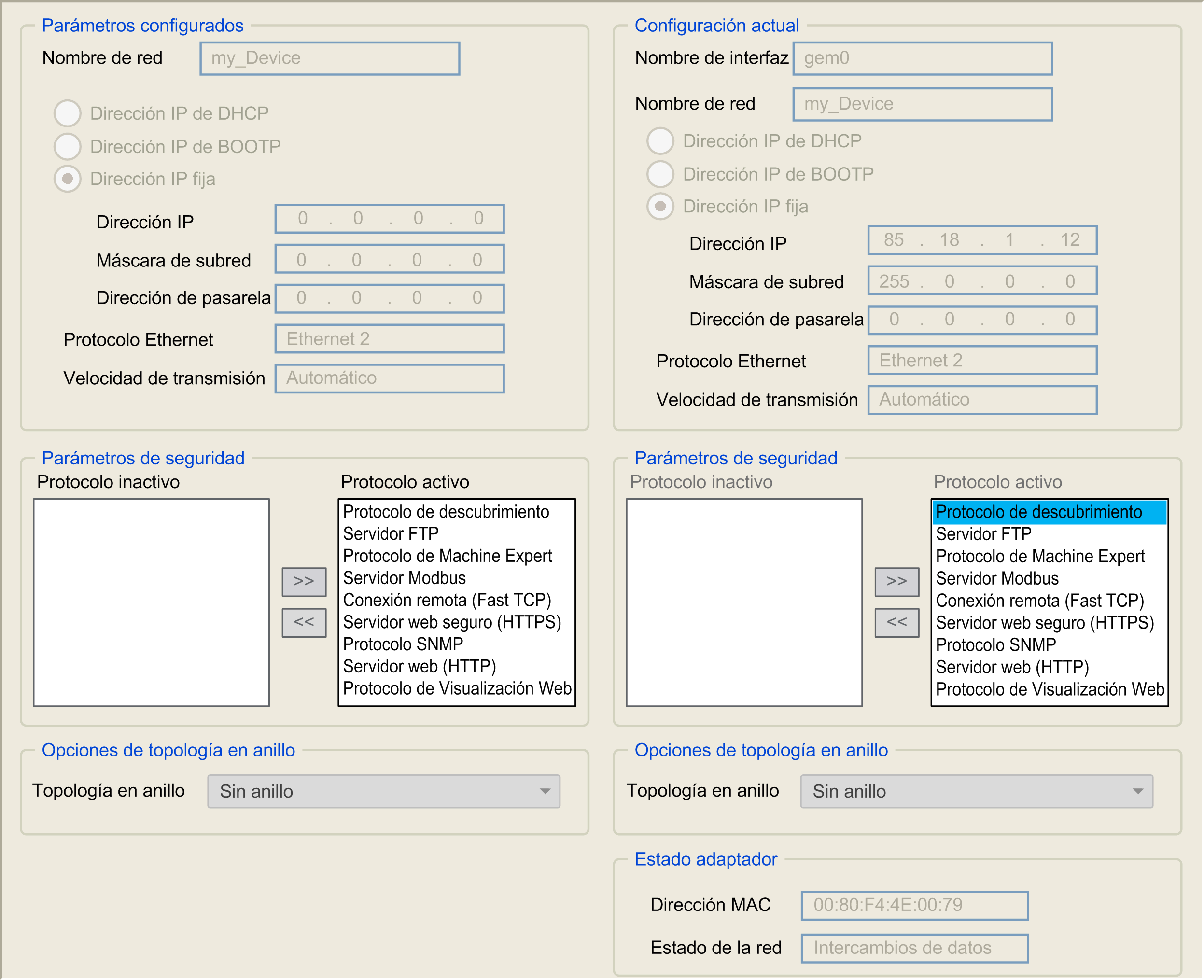

1	En Dispositivos, haga doble clic en el nodo del puerto Ethernet industrial. Se muestra la ficha de configuración, parecida a la siguiente: Nota: Si está en modo online, verá las dos ventanas. No puede editarlas. Si está en modalidad offline, verá las ventanas Parámetros configurados y Opciones de topología en anillo en función de la referencia del controlador. Puede editarlas.
2	Seleccione Dirección IP fija.
3	Defina la Dirección IP. Esta dirección IP se utiliza para la planificación de la red.
4	Defina la Máscara de subred.
5	Compruebe que la Dirección de pasarela esté, de forma predeterminada, en `0.0.0.0`. La dirección de pasarela permite enrutar un mensaje a un dispositivo que no se encuentre en la red local. Si no hay ninguna pasarela, la dirección de la pasarela será `0.0.0.0`.
6	Seleccione los Parámetros de seguridad: Servidor web activo: esta opción se utiliza durante las fases de configuración y mantenimiento Servidor FTP activo: esta opción la utiliza el Servicio FDR
7	Seleccione la casilla de verificación Servidor DHCP activo si utiliza un servidor DHCP para asignar direcciones IP. Para obtener más información, consulte Métodos de direccionamiento IP.
