Diagnóstico: Servidor web

Descripción general

El Servidor web del controlador incluye una ficha de diagnóstico.

En ella podrá acceder a las páginas de diagnóstico de Ethernet industrial:

Página de diagnóstico de Ethernet
Página de diagnóstico de EtherNet/IP

Página Ethernet

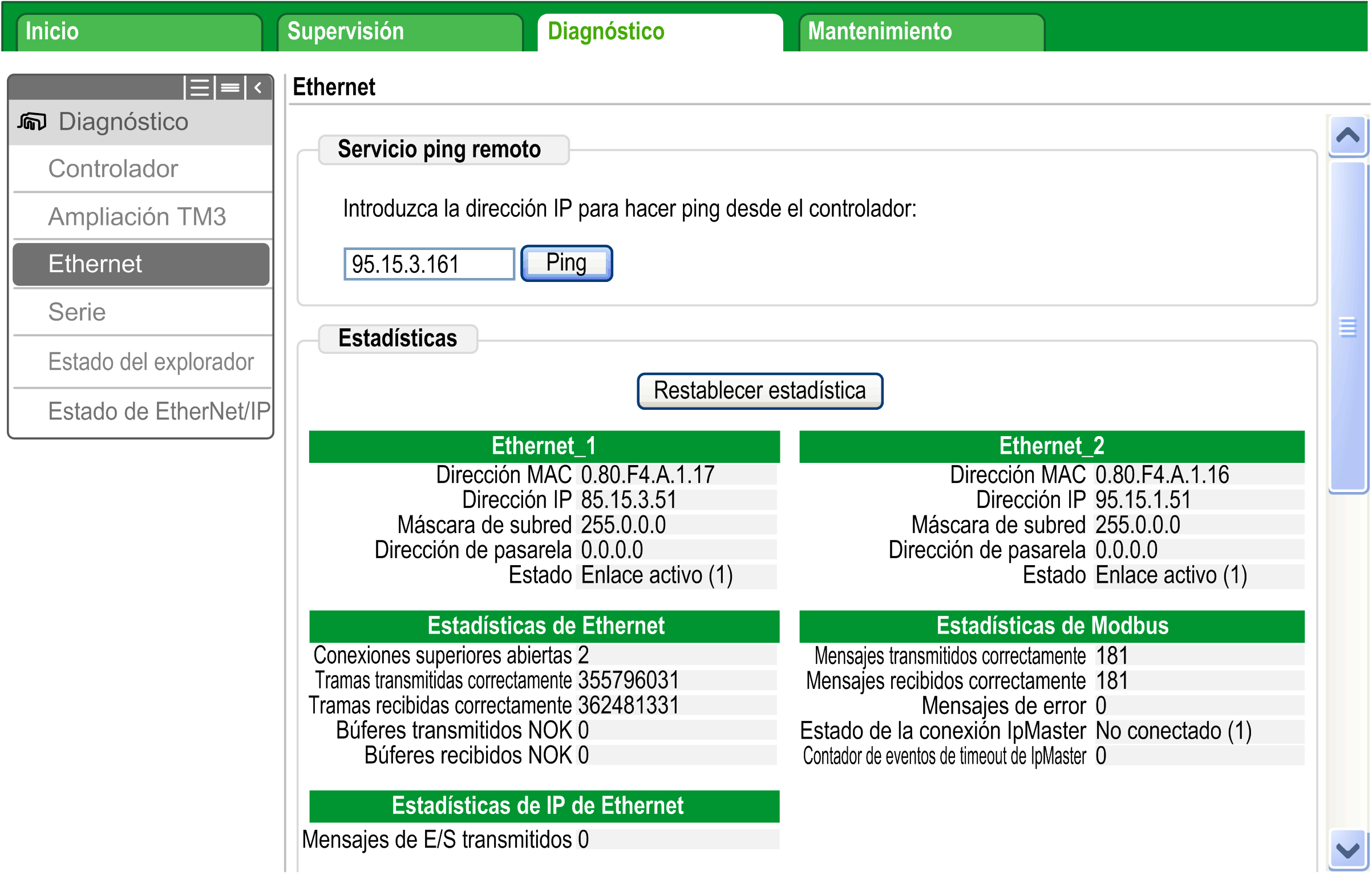

Haga clic en Ethernet para mostrar la información de Ethernet del controlador que le permitirá probar la comunicación con una dirección IP específica:

En la siguiente tabla se muestra el resultado de la prueba de ping en la página Ethernet.

Icono	Significado
	La prueba de comunicación es correcta.
	El controlador no puede comunicarse con la dirección IP definida.

Página de estado de EtherNet/IP

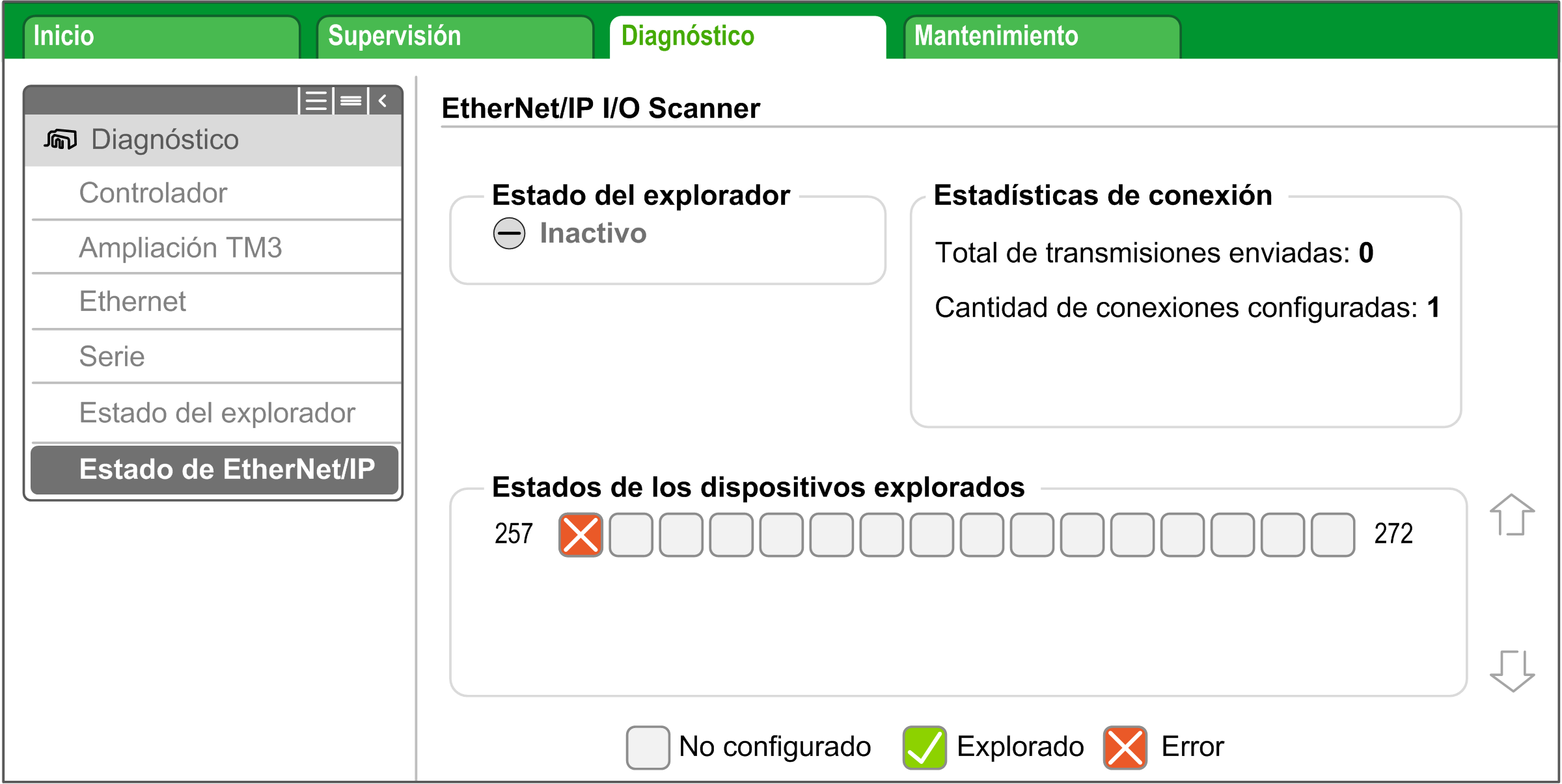

Haga clic en Estado de EtherNet/IP para mostrar el estado de EtherNet/IP Scanner (INACTIVO, DETENIDO u OPERATIVO) así como el bit de estado de hasta 16 dispositivos de destino EtherNet/IP:

257…272 corresponde al ID de la conexión.

En la siguiente tabla se muestra el estado de cada conexión que aparece en la página Estado de EtherNet/IP:

Valor de bit de estado	Significado	Estado del explorador
1	La comunicación se lleva a cabo a tiempo.	DETENIDO u OPERATIVO.
0	Se ha detectado un error, las comunicaciones se han cerrado.	DETENIDO u OPERATIVO.
–	El ID no corresponde a una conexión configurada.	DETENIDO u OPERATIVO.

NOTA: Haga clic en cualquier icono para abrir el Servidor web del dispositivo de red (si existe). Para acceder a este Servidor web, el ordenador debe poder comunicarse con el dispositivo. Para obtener más información, consulte Enrutamiento del PC.

Si el estado de EtherNet/IP Scanner es INACTIVO, no se mostrará ningún icono y se mostrará en su lugar No scanned device reported.
