Sustitución de dispositivos mediante parámetros de usuario

Descripción general

En el caso de los dispositivos EtherNet/IP que no admiten el servicio FDR, puede configurar Parámetros de usuario que se enviarán al dispositivo para facilitar la sustitución de dispositivos justo antes de iniciar la conexión del explorador cuando se produzcan las siguientes situaciones:

Descarga de aplicaciones
Restablecimiento de arranque en caliente/frío
Inicio manual de una conexión

Algunos dispositivos EtherNet/IP contienen Parámetros de usuario predefinidos.

La ficha Parámetros de usuario permite añadir y gestionar otros parámetros.

Para obtener más información sobre el mantenimiento, consulte Aplicar la configuración correcta del dispositivo.

Parámetros de usuario

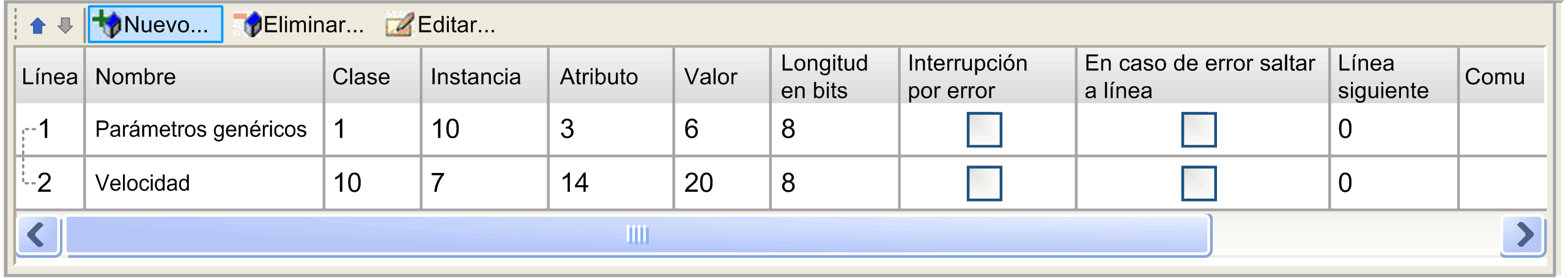

En Dispositivos, haga doble clic en un dispositivo EtherNet/IP y seleccione la ficha Parámetros de usuario:

Columna	Descripción
Línea	Número de línea. Indica el orden de los parámetros cargados en el dispositivo.
Nombre	Nombre del parámetro.
Clase	ID de clase⁽¹⁾ de la clase correspondiente al objeto.
Instancia	ID de instancia⁽¹⁾ de la instancia correspondiente al objeto.
Atributo	ID de atributo⁽¹⁾ del atributo correspondiente al objeto.
Valor	Valor del parámetro. Haga doble clic en el valor para modificarlo. Si corresponde, aparecerá una lista con diferentes valores posibles.
Longitud en bits	Número de bits del parámetro. Cambia automáticamente en función del tipo de datos del parámetro seleccionado.
Interrupción por error	Si se selecciona, la transmisión de los parámetros se cancela cuando se detecta un error.
En caso de error saltar a línea	Si se selecciona, el programa se reanudará con la línea especificada en la columna Línea siguiente en el caso de que se detecte un error. Por tanto, es posible omitir un bloque durante la inicialización o bien definir un retorno. NOTA: Un retorno puede provocar un bucle infinito si no resulta posible escribir un parámetro determinado.
Línea siguiente	Haga doble clic en esta opción para acceder a la línea a la que se saltará (si se selecciona En caso de error saltar a línea).
Comentario	Haga doble clic en este campo para introducir un comentario.
(1) En la documentación del dispositivo, encontrará el ID de clase, el ID de instancia y el ID de atributo. Consulte Cómo encontrar información de parámetros de usuario.

Iconos	Descripción
Mover hacia arriba	Sube el parámetro seleccionado dentro de la lista de parámetros.
Mover hacia abajo	Baja el parámetro seleccionado dentro de la lista de parámetros.
Nuevo	Crea un nuevo parámetro.
Eliminar	Elimina el parámetro seleccionado.
Editar	Edita el parámetro seleccionado.

Creación o configuración de parámetros de usuario

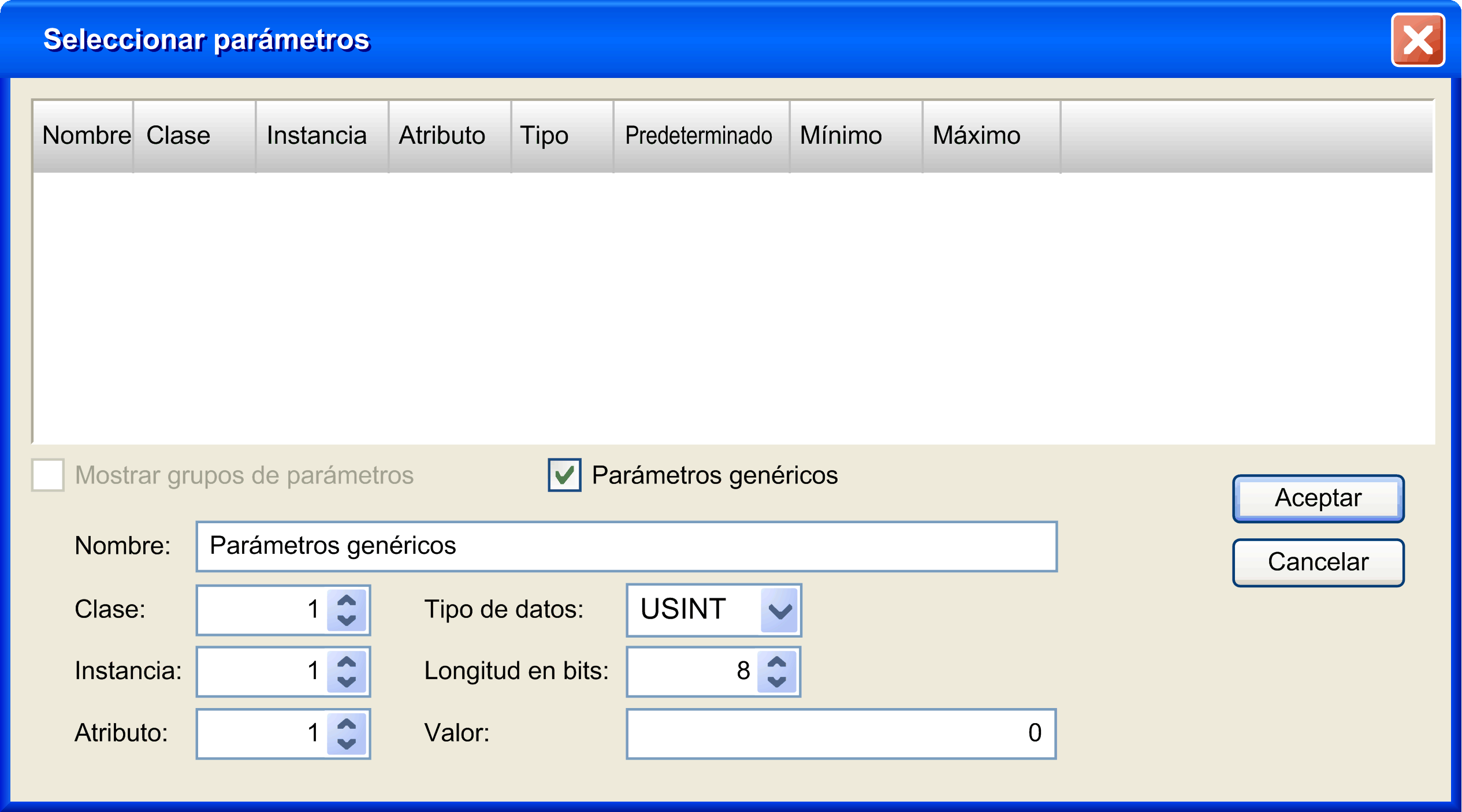

Haga clic en Nuevo o seleccione un parámetro y haga clic en Editar:

Campos	Descripción
Nombre	Nombre del parámetro.
Clase	ID de clase⁽¹⁾ de la clase correspondiente al tipo de objeto.
Instancia	ID de instancia⁽¹⁾ de la instancia correspondiente a una implementación de una clase.
Atributo	ID de atributo⁽¹⁾ del atributo correspondiente a una característica de una instancia.
Tipo de datos	Lista de todos los tipos de datos posibles.
Longitud en bits	Número de bits del parámetro. Cambia automáticamente en función del Tipo de datos seleccionado.
Valor	Valor del parámetro.
(1) En la documentación del dispositivo, encontrará el ID de clase, el ID de instancia y el ID de atributo. Consulte Cómo encontrar información de parámetros de usuario.

Cómo encontrar información de parámetros de usuario

En la documentación del dispositivo se incluye información de parámetros de usuario configurables. Por lo general forma parte de la descripción de objetos de aplicación, mensajes explícitos u objetos pertenecientes a la categoría 3 de EtherNet/IP.

El acceso de escritura a los parámetros de usuario se especifica por lo general para la clase o la instancia a la que pertenece el parámetro de usuario en cuestión. La operación de escritura suele ejecutarse mediante un servicio denominado Set_Attribute_Single o Write one attribute. De manera alternativa, es posible que se admita un identificador de servicio 0x10 (hexadecimal) o 16 (decimal).

Los parámetros de usuario siempre presentan las siguientes propiedades numéricas:

Clase o ID de clase, expresados por lo general en forma de valor hexadecimal
Instancia o ID de instancia, expresados por lo general en forma de valor hexadecimal
Atributo o ID de atributo, expresados por lo general en forma de valor hexadecimal

Los parámetros de usuario también pueden incluir un identificador, expresado en forma de tripleta decimal (xx/yy/zz) o tripleta hexadecimal (16#xx/yy/zz).
