Emulación de objetos

Descripción general

Abra la ficha que incluye la vista de emulación para mostrar una emulación en 3D del objeto configurado y visualizar el objeto que se ejecuta virtualmente.

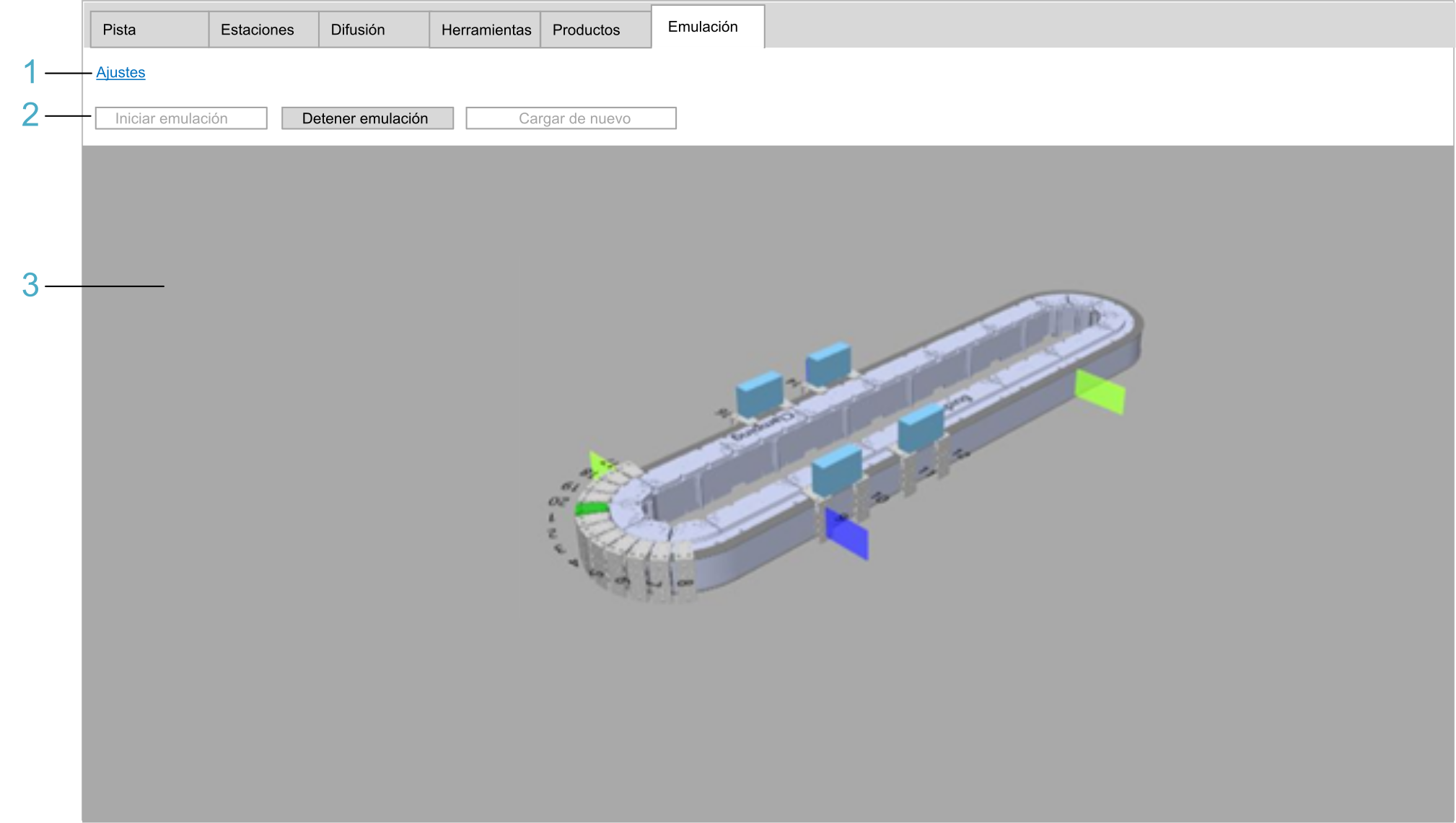

Como ejemplo, la figura ilustra la vista de emulación de una pista multi carrier en la ficha Emulación del editor Configuración de multidifusión en EcoStruxure Machine Expert:

Elemento de leyenda

Descripción

Consulte …

1

El enlace Ajustes se utiliza para configurar la emulación a través de EcoStruxure Machine Expert Twin y la comunicación OPC UA entre EcoStruxure Machine Expert Twin y el controlador.

Ajustes

2

Los botones Iniciar emulación y Detener emulación se utilizan para iniciar y detener la emulación.

El botón Cargar de nuevo actualiza los ensamblados después de haber modificado la configuración de multi carrier.

Iniciar emulación/Detener emulación

3

El área Ver muestra una emulación en 3D del objeto configurado y permite visualizar el objeto que se ejecuta virtualmente.

Ver

Ajustes

Haga clic en el enlace Ajustes para abrir la vista Ajustes de emulación del editor de dispositivos del Logic/Motion Controller.

La vista Ajustes de emulación se describe en la

EcoStruxure Machine Expert - Guía de programación.

Iniciar emulación/Detener emulación

Elemento

Descripción

Iniciar emulación

Haga clic en el botón Iniciar emulación para conectarse al servidor OPC UA del controlador (mediante EcoStruxure Machine Expert Twin, que se ejecuta en segundo plano) e iniciar la emulación del objeto.

Si hace clic en el botón Iniciar emulación con la opción Abrir interfaz de usuario activada en la configuración de emulación del editor de dispositivos de controlador LMC PacDrive , la emulación se muestra en EcoStruxure Machine Expert Twin. La vista de emulación en EcoStruxure Machine Expert vuelve a su estado inicial.

NOTA: Para ver los pasos y requisitos previos detallados, consulte EcoStruxure Machine Expert.

Detener emulación

Utilice este botón para detener la emulación y desconectarse del servidor OPC UA en el controlador.

Procedimiento para iniciar la emulación

Paso

Acción

1

Configure un servidor OPC UA en el controlador y añada código a la aplicación para iniciarlo.

NOTA: Si la opción Deshabilitar inicio de sesión anónimo está activada en la ficha Configuración general de la configuración del servidor OPC UA en el controlador PacDrive LMC, se debe configurar una cuenta de usuario en la administración de usuarios de dispositivos del controlador que sea miembro de un grupo con los derechos de acceso Modificar y Ver en el objeto de tiempo de ejecución OPC_UA

Para obtener más información sobre cómo iniciar un servidor OPC UA en el controlador PacDrive LMC, consulte el capítulo Configuración del servidor OPC UA.

2

En la ficha Configuración de emulación del editor de dispositivos PacDrive LMC, configure la dirección IP del servidor OPC UA y la modalidad de inicio de sesión.

NOTA: Active la opción Inicio de sesión anónimo solo en caso de que la opción Desactivar inicio de sesión anónimo no este activada en la ficha Ajustes generales de la Configuración de servidor OPC UA del controlador LMC PacDrive.

Para obtener más información, consulte EcoStruxure Machine Expert - Guía de programación.

3

Compruebe que el objeto Configuración de símbolos forme parte de la aplicación y que los datos de emulación estén seleccionados.

Para obtener más información, consulte EcoStruxure Machine Expert - Guía de programación.

4

Descargue la aplicación (incluido el servidor OPC UA de Configuración de símbolos) en el controlador e iníciela.

5

En la vista de emulación, haga clic en el botón Iniciar emulación.

6

Si la opción Deshabilitar inicio de sesión anónimo está activada en la ficha Configuración general de la configuración del servidor OPC UA en el PacDrivecontrolador LMC, se abrirá el cuadro de diálogo Credenciales de OPC UA. Introduzca las credenciales de una cuenta de usuario que se haya configurado en la administración de usuarios de dispositivos del controlador (consulte el paso 1) y haga clic en Aceptar para iniciar sesión.

7

Acepte el certificado del controlador.

8

Si la opción Permitir solo sesiones seguras está activada en la ficha Ajustes generales de la Configuración de servidor OPC UA del controlador LMC PacDrive, debe declarar el certificado EcoStruxure Machine Expert Twin como de confianza.

NOTA: El nombre del certificado es Machine Expert Twin@xxxx, donde xxxx es el nombre del PC de cliente.

Para obtener más información, consulte la sección Definir certificados de cliente de confianza.

9

Una vez que el certificado EcoStruxure Machine Expert Twin esté en la lista de certificados de confianza, haga clic en el botón Iniciar emulación.

Ver

El área Ver muestra una emulación en 3D del objeto configurado y permite visualizar el objeto que se ejecuta virtualmente.

Zoom, rotación y desplazamiento del objeto en el área Vista:

  • Zoom: utilice la rueda del ratón.

  • Rotación: mantenga pulsado el botón izquierdo del ratón y, a continuación, muévalo.

  • Desplazamiento: mantenga pulsado el botón derecho del ratón y, a continuación, muévalo.

NOTA: El visualizador ofrece funciones restringidas (por ejemplo, solo se puede emular un objeto en el visualizador cada vez). Para ampliar las funciones, utilice la versión independiente, EcoStruxure Machine Expert Twin, que se instaló con EcoStruxure Machine Expert.

Para obtener más información, consulte la ayuda online de EcoStruxure Machine Expert Twin.
