LEDs de estado del bus de campo
Aspectos generales
Los LEDs de estado del bus de campo indican el estado del bus de campo.

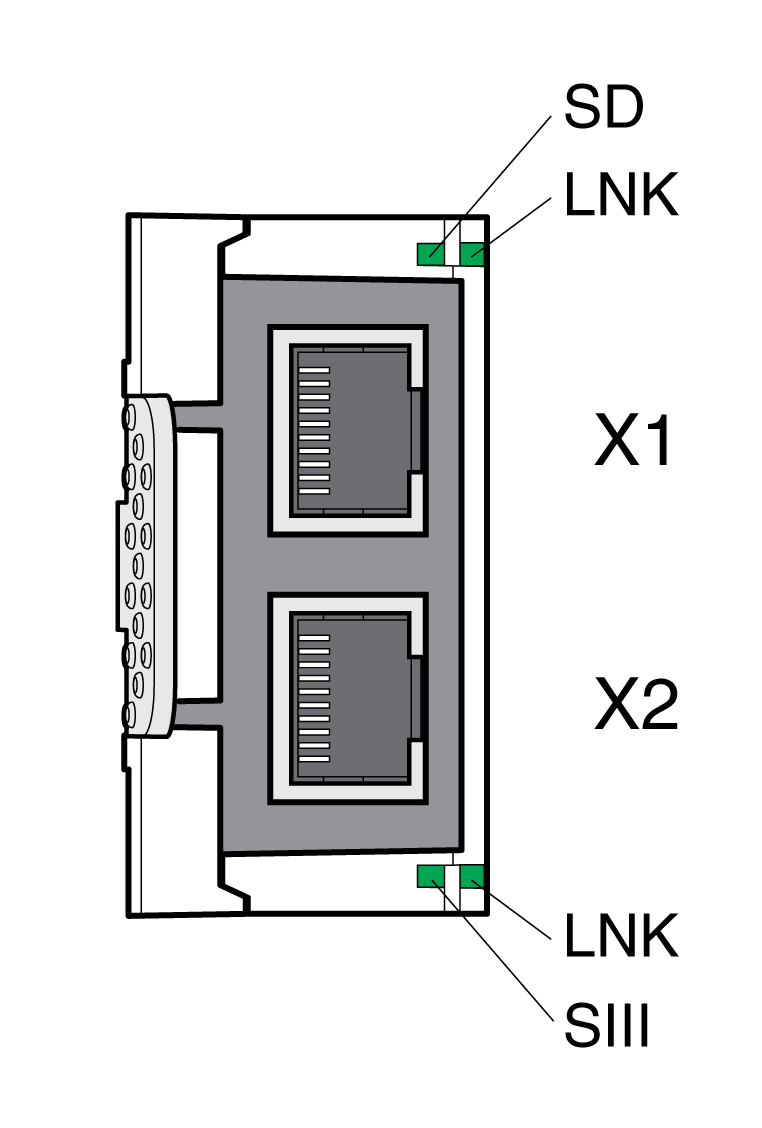

Resumen de los LED
LED LNK
|
Estado |
Significado |
|---|---|
|
Sin conexión |
|
Enlace, 10 Mbit, sin actividad |
|
Enlace, 10 Mbit, actividad |
|
Enlace, 100 Mbit, sin actividad |
|
Enlace, 100 Mbit, actividad |
LED SIII
|
Estado |
Significado |
|---|---|
|
|
Sin comunicación |
|
|
Fase de comunicación 0 activa |
|
Fase de comunicación 1 activa |
|
Fase de comunicación 2 activa |
|
Fase de comunicación 3 activa |
|
|
Fase de comunicación 4 activa |
|
El estado de tiempo real corresponde a "loopback" |
|
Error de aplicación |
|
Error de transmisión MST ≥S-0-1003/2 |
|
Error de comunicación |
|
Identificación ("IdentifyDevice") |
LED SD
|
Estado |
Significado |
|---|---|
|
|
Sub-device no está activo |
|
|
Sub-device en el estado "parametrization level (PL)" |
|
|
Sub-device en el estado "operating level (OL)" |
|
|
Sub-device en el estado "application error (C1D)" |
