Resumen de HMI integrada

Descripción general

El equipo ofrece la posibilidad de editar parámetros, de iniciar el modo de funcionamiento Jog o de realizar un autotuning a través de la HMI integrada (interfaz hombre-máquina). También pueden mostrarse informaciones de diagnóstico, como por ejemplo valores de parámetros o códigos de error. En los apartados individuales de la puesta en marcha y del funcionamiento, encontrará indicaciones acerca de si una función puede ejecutarse a través de la HMI integrada o de si debe emplearse el software de puesta en marcha.

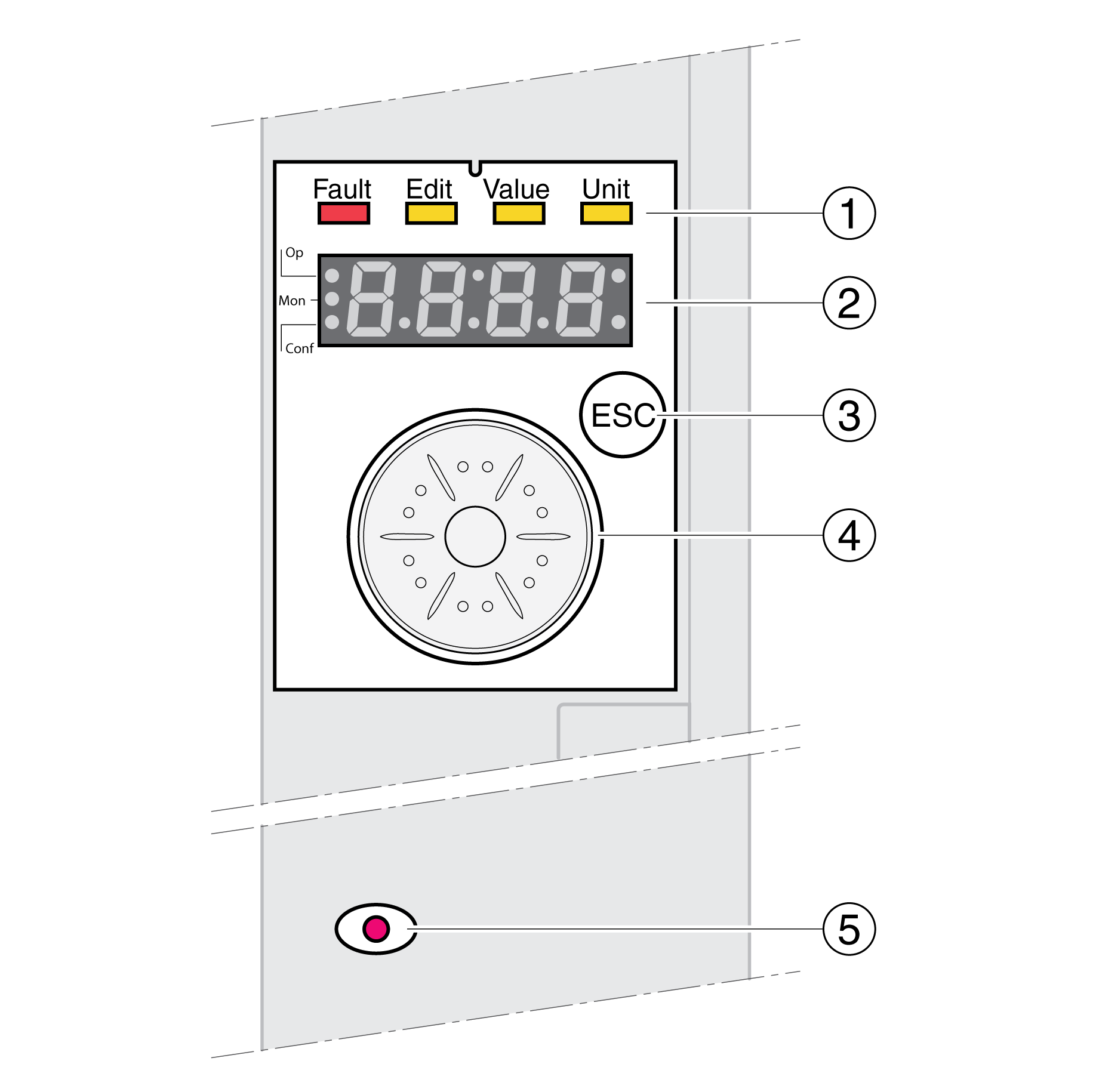

1 LED de estado

2 Display de 7 segmentos

3 Tecla ESC

4 Botón de navegación

5 LED rojo encendido: Tensión presente en el bus DC

Los LED de estado y el display de 7 segmentos para 4 dígitos muestran estados del equipo, designaciones de menús, códigos de parámetros y códigos de error. Girando el botón de navegación pueden seleccionarse niveles de menús y parámetros, así como incrementarse o reducirse valores. Pulsando el botón de navegación se confirma la selección.

Con la tecla ESC (escape) es posible salir de parámetros y menús. Si se muestran valores, con la tecla ESC se regresa al último valor memorizado.

Juego de caracteres en la HMI

La siguiente tabla muestra la asignación de caracteres en la indicación de 7 segmentos para 4 dígitos

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

(A)

(B)

(cC)

(D)

(E)

(F)

(G)

(H)

(i)

(J)

(K)

(L)

(M)

(N)

(o)

(P)

(Q)

(R)

S

T

U

V

W

X

Y

Z

1

2

3

4

5

6

7

8

9

0

(S)

(T)

(u)

(V)

(W)

(X)

(Y)

(Z)

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(0)

Indicación del estado del equipo

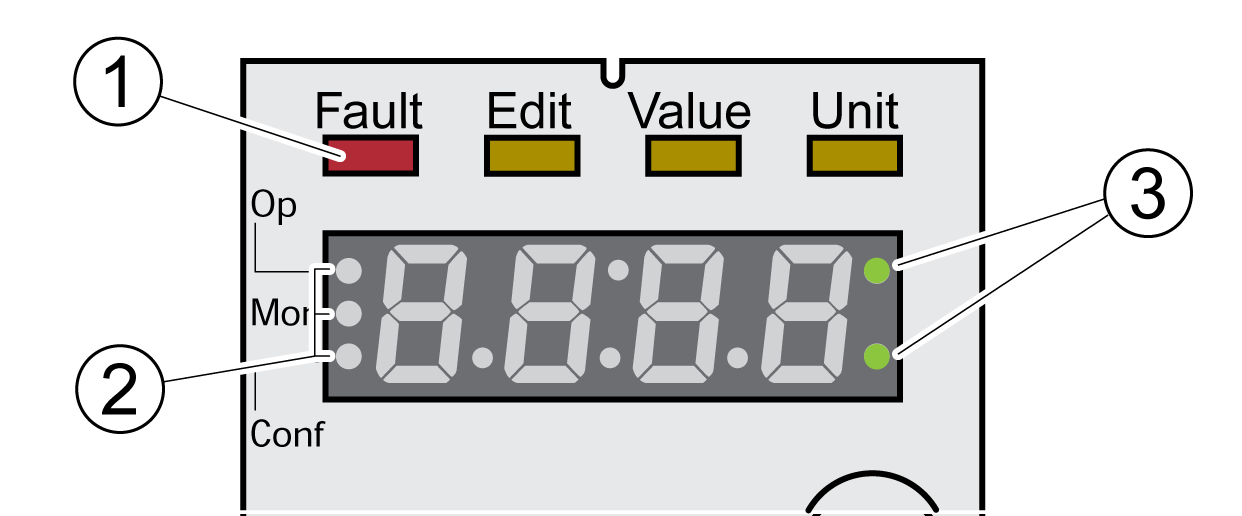

1 Cuatro LED de estado

2 Tres LED de estado para identificar los niveles de menú

3 Los puntos parpadeantes avisan de un error de la clase de error 0

1: Sobre el display de 7 segmentos hay cuatro LED de estado:

Fault	Edit	Value	Unit	Significado
Rojo	-	-	-	Estado de funcionamiento Fault
-	Amarillo	Amarillo	-	El valor del parámetro puede editarse
-	-	Amarillo	-	Valor del parámetro
-	-	-	Amarillo	Unidad del parámetro seleccionado

2: Tres LED de estado para identificar los niveles de menú:

Indicador LED	Significado
Op	Operación
Mon	Informaciones de estado
Conf	Configuración

3: Puntos parpadeantes avisan de un error de la clase de error 0, por ejemplo, cuando se ha excedido un valor límite.

Visualización de valores

En el HMI puede visualizarse directamente valores hasta 999.

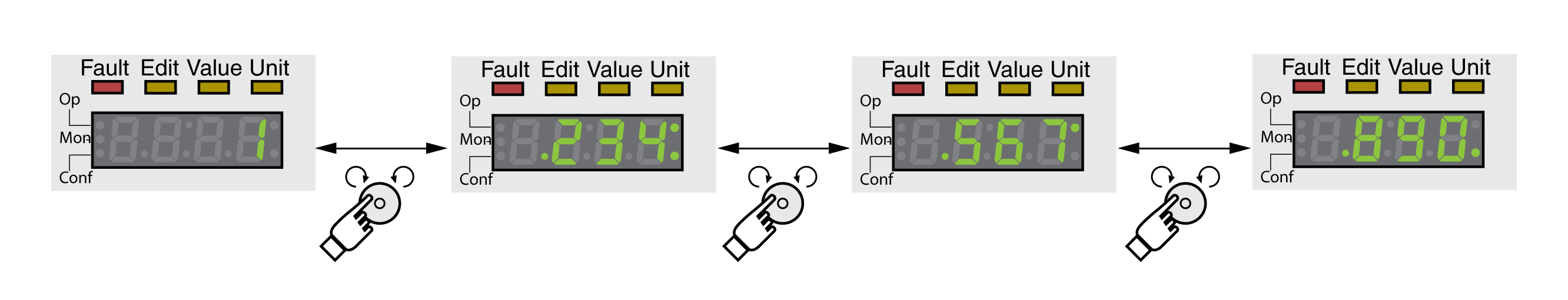

Los valores superiores a 999 se visualizan en las zonas de 1000. Es posible cambiar entre las zonas girando el botón de navegación.

Ejemplo: umbral 1234567890

Botón de navegación

El botón de navegación puede girarse y pulsarse. En caso de pulsación, se diferencia entre una pulsación breve (≤1 s) y una pulsación prolongada (≥3 s).

Gire el botón de navegación para:

cambiar al siguiente menú o al menú anterior
cambiar al siguiente parámetro o al parámetro anterior
aumentar o disminuir valores
en caso de valores >999, cambiar entre las zonas

Pulse brevemente el botón de navegación para:

activar el menú seleccionado
activar el parámetro seleccionado
guardar el valor en la memoria no volátil

Pulse el botón de navegación de forma prolongada para:

visualizar una descripción del parámetro seleccionado
visualizar la unidad del valor del parámetro seleccionado
