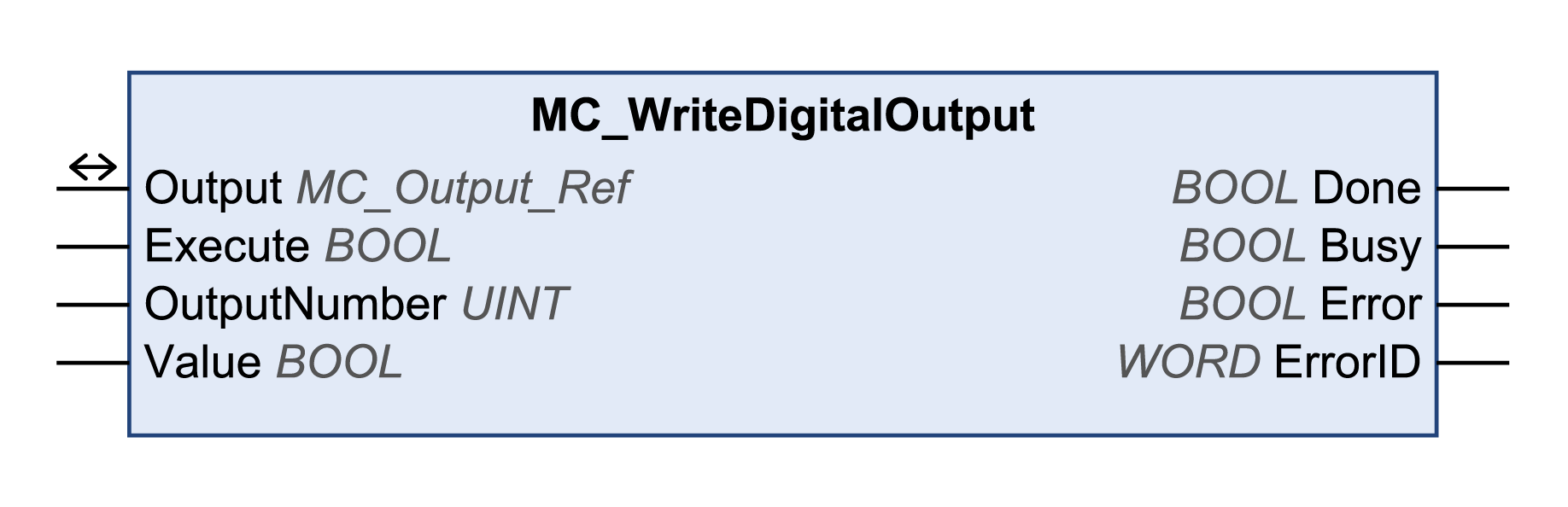

MC_WriteDigitalOutput

Rango de valores: FALSE, TRUE.

Valor predeterminado: FALSE.

Un flanco ascendente de la entrada Execute inicia el bloque de funciones. El bloque de funciones continúa ejecutándose, y la salida Busy se establece en TRUE.

Los flancos ascendentes en la entrada Execute se ignoran durante la ejecución del bloque de funciones.

Valor predeterminado: 1

ATV320:

Rango de valores: 1...3

• 1: Relay1

• 2: Relay2

• 3: LO1

ATV340/ATV6••/ATV9••:

Rango de valores: de 1 a 10

• 1: Relay1

• 2: Relay2

• 3: Relay3

• 4: Relay4 (con tarjeta de expansión)

• 5: Relay5 (con tarjeta de expansión)

• 6: Relay6 (con tarjeta de expansión)

• 7: DQ1 (solo ATV340 y ATV9••)

• 8: DQ2 (solo ATV340)

• 9: DQ11 (con tarjeta de expansión)

• 10: DQ12 (con tarjeta de expansión)

LXM32A/LXM32ICAN:

Rango de valores: 1...2

• 1: DQ0

• 2: DQ1

LXM32M:

Rango de valores: de 1 a 5

• 1: DQ0

• 2: DQ1

• 3: DQ2

• 4: DQ10 (con módulo IOM1)

• 5: DQ11 (con módulo IOM1)

Unidades integradas Lexium ILA, ILE e ILS:

Rango de valores: 1...4

• 1: LIO1 (EtherNet/IP, Modbus TCP), IO0 (CANopen)

• ...

• 4: LIO4 (EtherNet/IP, Modbus TCP), IO3 (CANopen)

Rango de valores: FALSE, TRUE.

Valor predeterminado: FALSE.

• FALSE: 0 V se escribe en la salida de señal seleccionada.

• TRUE: 24 V se escribe en la salida de señal seleccionada.

Rango de valores: FALSE, TRUE.

Valor predeterminado: FALSE.

• FALSE: no se ha iniciado la ejecución o bien se ha detectado un error.

• TRUE: la ejecución ha finalizado sin errores detectados.

Rango de valores: FALSE, TRUE.

Valor predeterminado: FALSE.

• FALSE: el bloque de funciones no se está ejecutando.

• TRUE: el bloque de funciones se está ejecutando.

Rango de valores: FALSE, TRUE.

Valor predeterminado: FALSE.

• FALSE: el bloque de funciones se está ejecutando y no se han detectado errores.

• TRUE: se ha detectado un error en la ejecución del bloque de funciones.

Devuelve el valor de un código de diagnóstico. Consulte los códigos de diagnóstico de la biblioteca. Si el valor es 0 y si la salida Error de este bloque de funciones se establece en TRUE, el código de diagnóstico puede leerse con la salida AxisErrorID del bloque de funciones MC_ReadAxisError.

Output es un tipo de datos especial para salidas digitales y analógicas (si está disponible). El tipo de datos corresponde a la referencia del eje de la configuración del dispositivo (instancia) a la que pertenecen las salidas (similar a Axis). En el caso de los bloques de funciones proporcionados para la escritura y lectura de entradas digitales, Output sustituye a la salida Axis.
