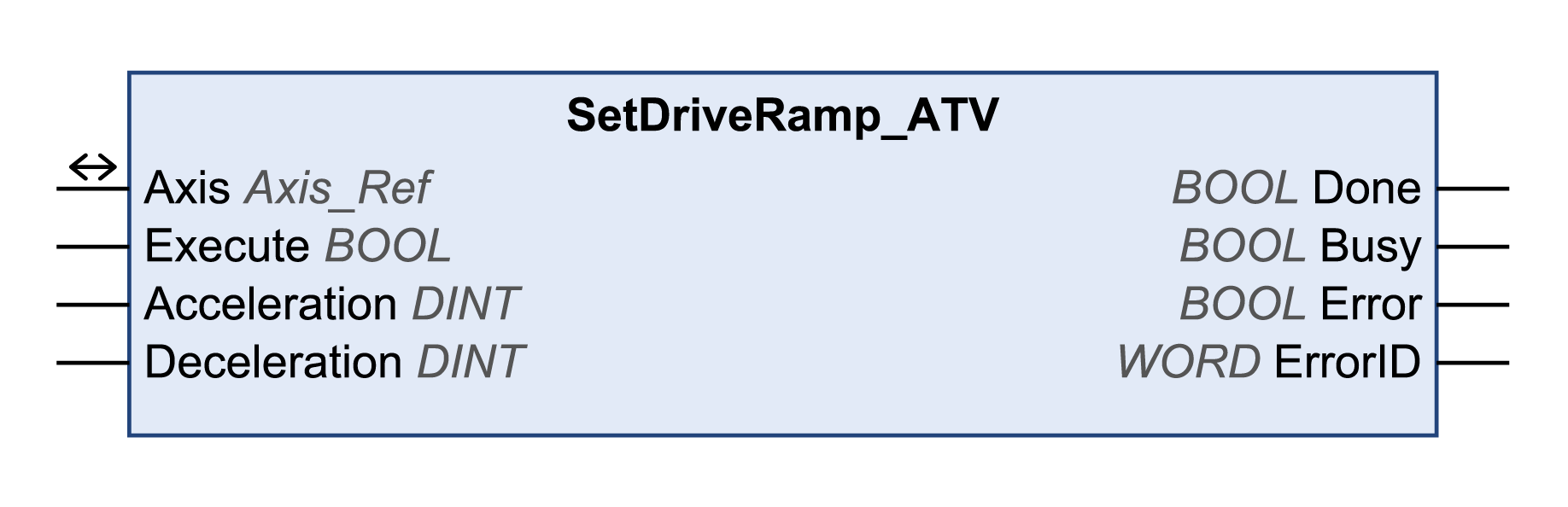

SetDriveRamp_ATV

Rango de valores: FALSE, TRUE.

Valor predeterminado: FALSE.

Un flanco ascendente de la entrada Execute inicia el bloque de funciones. El bloque de funciones continúa ejecutándose, y la salida Busy se establece en TRUE.

Los flancos ascendentes en la entrada Execute se ignoran durante la ejecución del bloque de funciones.

Rango de valores: 0...9999

Valor predeterminado: 30

Unidad: 0,1 s.

Ejemplo:

Con un valor de 30, se requieren 3 segundos para acelerar de 0 a la frecuencia nominal del motor. Debe ser posible alcanzar el valor con el par disponible del motor.

Rango de valores: 0...9999

Valor predeterminado: 30

Unidad: 0,1 s.

Ejemplo:

Con un valor de 30, se requieren 3 segundos para decelerar de la frecuencia nominal del motor a 0. Debe ser posible alcanzar el valor con el par disponible del motor.

Rango de valores: FALSE, TRUE.

Valor predeterminado: FALSE.

• FALSE: no se ha iniciado la ejecución o bien se ha detectado un error.

• TRUE: la ejecución ha finalizado sin errores detectados.

Rango de valores: FALSE, TRUE.

Valor predeterminado: FALSE.

• FALSE: el bloque de funciones no se está ejecutando.

• TRUE: el bloque de funciones se está ejecutando.

Rango de valores: FALSE, TRUE.

Valor predeterminado: FALSE.

• FALSE: el bloque de funciones se está ejecutando y no se han detectado errores.

• TRUE: se ha detectado un error en la ejecución del bloque de funciones.

Devuelve el valor de un código de diagnóstico. Consulte los códigos de diagnóstico de la biblioteca. Si el valor es 0 y si la salida Error de este bloque de funciones se establece en TRUE, el código de diagnóstico puede leerse con la salida AxisErrorID del bloque de funciones MC_ReadAxisError.

Consulte el eje (instancia) para el que se ejecutará el bloque de funciones (corresponde al nombre del eje). El nombre de eje debe estar definido en el árbol de Dispositivos de EcoStruxure Machine Expert.
