MC_GearIn

Descripción funcional

Este bloque de funciones activa el acoplamiento de un eje maestro y un eje subordinado con una relación de transmisión determinada entre la posición o la velocidad del eje maestro y del eje subordinado, en función de la modalidad de funcionamiento.

El eje subordinado sigue de manera síncrona el movimiento del eje maestro (sincronización de la posición o la velocidad).

Las entradas RatioNumerator y RatioDenominator permiten definir una relación de transmisión específica del usuario para el movimiento del eje subordinado.

Cuando la salida InGear está ajustada en TRUE, la modalidad operativa ajustada a través de la entrada OperationMode determina el tipo de acoplamiento:
  • En la modalidad operativa Cyclic Synchronous Position, el acoplamiento se ejecuta basándose en los valores de posición. Por ejemplo, con una relación de transmisión de 1:2, el eje subordinado se desplaza la mitad de la distancia del maestro.

  • En la modalidad operativa Cyclic Synchronous Velocity, el acoplamiento se ejecuta basándose en los valores de velocidad. Por ejemplo, con una relación de transmisión de 1:2, el eje subordinado se desplaza a la mitad de la velocidad del maestro.

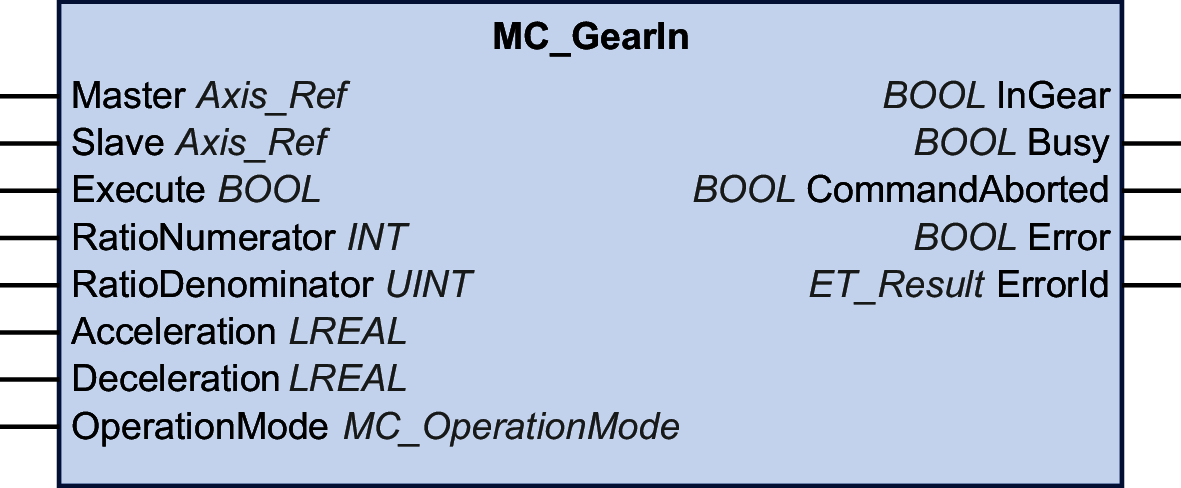

Representación gráfica

Entradas

Entrada

Tipo de datos

Descripción

Master

Axis_Ref

Referencia al eje para el que se ejecutará el bloque de funciones.

Slave

Axis_Ref

Referencia al eje para el que se ejecutará el bloque de funciones.

Execute

BOOL

Rango de valores: FALSE, TRUE.

Valor predeterminado: FALSE.

Un flanco ascendente de la entrada Execute inicia el bloque de funciones. El bloque de funciones continúa ejecutándose, y la salida Busy se establece en TRUE.

Este bloque de funciones puede reiniciarse mientras se ejecuta. Los valores de destino se sobrescriben con los nuevos valores en el momento en que se produce el flanco ascendente.

RatioNumerator

INT

Rango de valores: -2147483648...2147483647

Valor predeterminado: 1

numerador de relación de transmisión.

NOTA: El valor de 0 no es válido.

RatioDenominator

UINT

Rango de valores: 1...2147489647

Valor predeterminado: 1

Denominador del factor de engranaje.

Acceleration

LREAL

Rango de valores: Un valor LREAL positivo

Valor predeterminado: 0

Aceleración en unidades definidas por el usuario.

El valor de esta entrada se utiliza para alcanzar la velocidad de destino especificada (aceleración).

Deceleration

LREAL

Rango de valores: Un valor LREAL positivo

Deceleración en unidades definidas por el usuario.

Valor predeterminado: -1

NOTA: Si el valor predeterminado de -1 presentado en la entrada Deceleration se utiliza como señal de que el parámetro no se ha modificado, el valor de la entrada Acceleration también se utiliza para la deceleración.

Se trata del valor de umbral de la aceleración durante la fase de rampa de entrada de MC_GearIn en el caso de que el valor absoluto de la velocidad del eje subordinado disminuya.

OperationMode

MC_OperationMode

Modalidad operativa para el bloque de funciones

Valor predeterminado: Position

Salidas

Salida

Tipo de datos

Descripción

InGear

BOOL

Rango de valores: FALSE, TRUE.

Valor predeterminado: FALSE.

  • FALSE: no se ha alcanzado la relación de transmisión ajustada.

  • TRUE: cuando se alcanza la relación de transmisión ajustada.

Busy

BOOL

Rango de valores: FALSE, TRUE.

Valor predeterminado: FALSE.

  • FALSE: el bloque de funciones no se está ejecutando.

  • TRUE: el bloque de funciones se está ejecutando.

CommandAborted

BOOL

Rango de valores: FALSE, TRUE.

Valor predeterminado: FALSE.

  • FALSE: la ejecución no se ha interrumpido.

  • TRUE: la ejecución ha sido interrumpida por otro bloque de funciones.

Error

BOOL

Rango de valores: FALSE, TRUE.

Valor predeterminado: FALSE.

  • FALSE: El bloque de funciones se está ejecutando; no se ha detectado ningún error durante la ejecución.

  • TRUE: se ha detectado un error en la ejecución del bloque de funciones.

ErrorID

ET_Result

Esta enumeración incluye información de diagnóstico.

Notas

La entrada Acceleration necesita ajustarse en un valor mayor que 0 antes de ejecutar el bloque de funciones.

La relación de transmisión puede modificarse durante un movimiento. Sin embargo, los nuevos valores solo se tendrán en cuenta con el próximo flanco ascendente de la entrada Execute.

El eje subordinado solo utiliza los valores de Acceleration y Jerk durante la primera fase de aceleración. A continuación, el eje subordinado sigue al eje maestro.

Si la modalidad operativa se ajusta en Velocity a través de la entrada OperationMode y el variador no puede funcionar en la modalidad operativa Cyclic Synchronous Velocity, el bloque de funciones MC_CamIn detectará un error. El eje no queda afectado.

La biblioteca no incluye un bloque de funciones MC_GearOut separado. Un bloque de funciones en ejecución puede sustituirse por cualquier otro bloque de funciones.
