FB_DataManagement

Descripción general

Tipo:	Bloque de función
Disponible desde:	V1.0.1.0

Descripción de funciones

El bloque de función FB_DataManagement se utiliza para registrar determinados datos de la máquina y para actualizar las etiquetas asociadas en ST_Administration. La estructura global del tipo ST_Administration se pasa al bloque de función mediante la entrada i_pstAdmin.

En función de la modalidad de unidad actual (i_diUnitModeCurrent) y el estado de la máquina (i_diStateCurrent), los valores del temporizador correspondientes se actualizan continuamente. Los valores para la modalidad de control y el estado de la máquina corresponden a las definiciones de las enumeraciones ET_Modes y ET_States.

Los diferentes contadores de producto los activan las señales correspondientes en las matrices proporcionadas por las entradas i_ax…Product.

Se puede activar un restablecimiento global de los valores del temporizador y del contador mediante la entrada i_xResetTimerCounter.

NOTA: Los valores del contador proporcionados por la etiqueta AccCount dentro de la estructura ST_CountDescrip se indican como contadores de no restablecimiento, por lo que este bloque de función no los restablece.

Este bloque de función no incluye la retención de datos de eventos externos, como, por ejemplo, un arranque en caliente del controlador.

El bloque de función procesa las siguientes etiquetas de administración:

ST_Administration.ModeCurrentTime[#]
ST_Administration.ModeCummulativeTime[#]
ST_Administration.StateCurrentTime[#,#]
ST_Administration.StateCummulativeTime[#,#]
ST_Administration.ProdConsumedCount[#]
ST_Administration.ProdProcessedCount[#]
ST_Administration.ProdDefectiveCount[#]
ST_Administration.AccTimeSinceReset
ST_Administration.AlarmExtent
ST_Administration.AlarmHistoryExtent
ST_Administration.WarningExtent
ST_Administration.PLCDateTime
ST_Administration.PACDateTime
ST_Adminsitration.ModeTimeCurrent
ST_Adminsitration.StateTimeCurrent

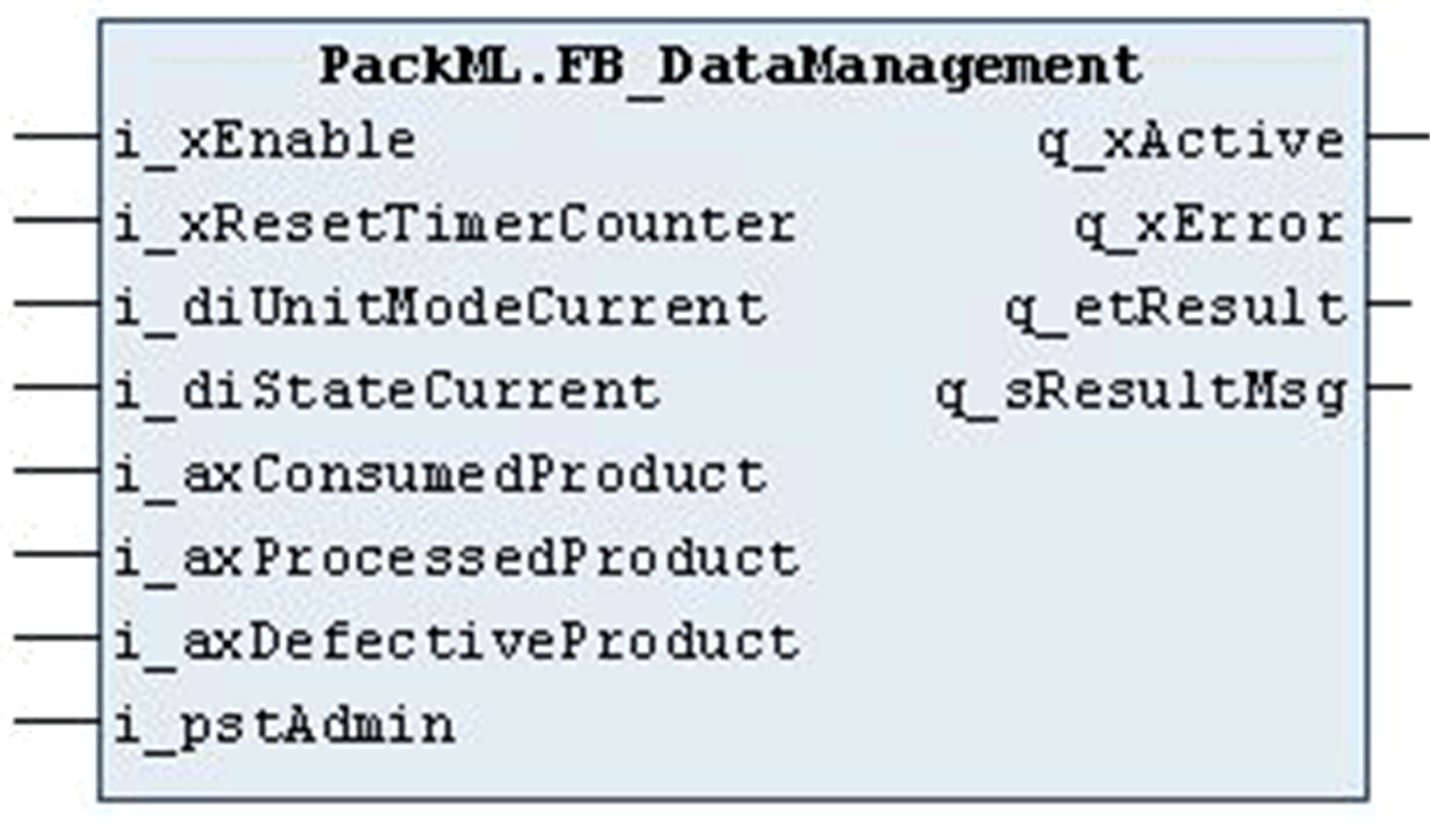

Interfaz

Entrada	Tipo de datos	Descripción
i_xEnable	BOOL	Activación e inicialización del bloque de función.
i_xResetTimerCounter	BOOL	Los valores del temporizador y el contador se reinician en un flanco ascendente.
i_diUnitModeCurrent	DINT	La modalidad de funcionamiento actual se pasa al bloque de función mediante esta entrada. Status.UnitModeCurrent debe aplicarse a la entrada.
i_diStateCurrent	DINT	El estado actual de la máquina se pasa al bloque de función mediante esta entrada. Status.StateCurrent debe aplicarse a la entrada.
i_axConsumedProduct	ARRAY [1..GPL.Gc_uiNumberOfConsumedProducts] OF BOOL	El valor correspondiente del contador de la etiqueta de administración se incrementa en un flanco ascendente de una variable booleana de la matriz.
i_axProcessedProduct	ARRAY [1..GPL.Gc_uiNumberOfConsumedProducts] OF BOOL	El valor correspondiente del contador de la etiqueta de administración se incrementa en un flanco ascendente de una variable booleana de la matriz.
i_axDefectiveProduct	ARRAY [1..GPL.Gc_uiNumberOfDefectiveProducts] OF BOOL	El valor correspondiente del contador de la etiqueta de administración se incrementa en un flanco ascendente de una variable booleana de la matriz.
i_pstAdmin	POINTER TO ST_Administration	Mediante esta entrada se pasa al bloque de función la dirección del puntero de las etiquetas de administración.

Para impedir una infracción de acceso causada por el acceso de puntero a la memoria, asegúrese de que el puntero apunte a una variable de tipo ST_Administration.

Al ejecutar el comando Cambio online, se pueden mover las variables a otra ubicación de la memoria. El desplazamiento de variables puede hacer que las variables POINTER apunten a una memoria no válida. Por tanto, asegúrese de que no se conserve un puntero entre ciclos, sino que se reasigne en cada ciclo.

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO Asigne el valor de cualquier variable de tipo `POINTER TO` antes de usarla por primera vez dentro de un bloque de función y en todos los ciclos siguientes. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

Salida	Tipo de datos	Descripción
q_xActive	BOOL	Si esta salida está establecida en TRUE, el bloque de función está activo.
q_xError	BOOL	Si esta salida está establecida en TRUE, se ha detectado un error. Consulte ET_Result.
q_etResult	ET_Result	Enumeración con el resultado.
q_sResultMsg	STRING[80]	Mensaje del resultado adicional.
