Modelo de estado básico PackML

Descripción general

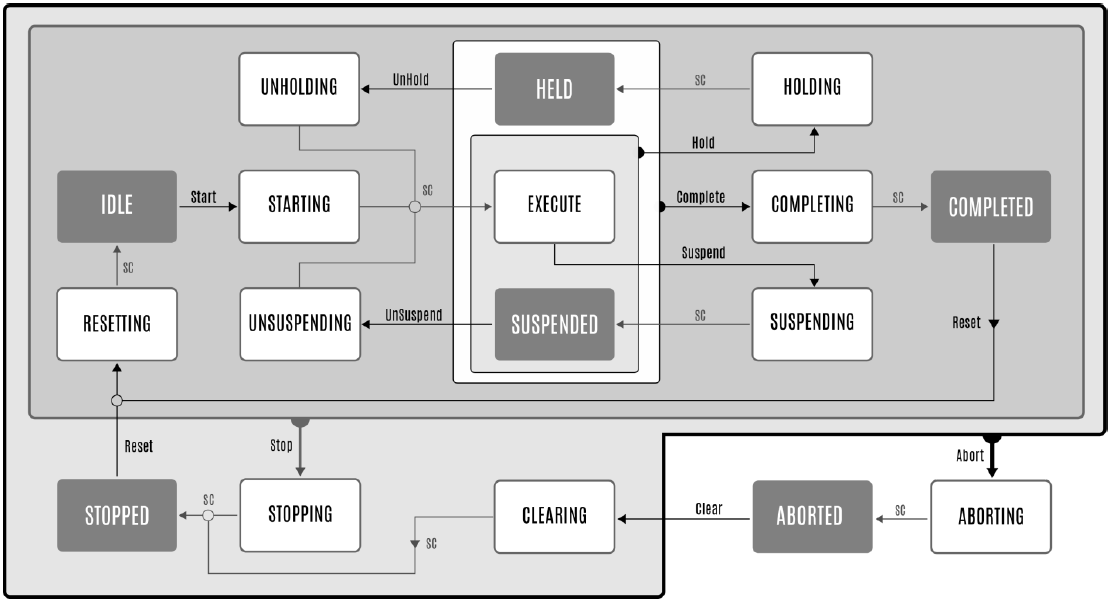

El siguiente diagrama ilustra el modelo de estado básico PackML según ANSI/ISA TR88.00.02 – 2022. El modelo de estado básico representa el conjunto completo de estados definidos, comandos de estado y transiciones de estado.

SC: Estado completado (transición de un estado de acción, en fondo blanco, al estado siguiente, en fondo gris)
