ATENCIÓN

VIBRACIONES EXCESIVAS

oPlanifique sus actividades de instalación de forma que no se superen las tolerancias de vibración e impactos de la unidad.

oCompruebe que la abertura y el grosor del panel de instalación se encuentren dentro de las tolerancias especificadas.

oAntes de montar el Magelis Industrial PC en un panel o armario, se debe comprobar que la junta de instalación se haya colocado en su sitio. La junta de instalación proporciona protección adicional contra vibraciones.

oApriete los elementos de fijación de instalación utilizando un par de apriete de 0,5 Nm (4.5 lb-in).

El incumplimiento de estas instrucciones puede causar lesiones o daño al equipo.

ATENCIÓN

PÉRDIDA DE HERMETISMO

oInspeccione la junta antes de la instalación o reinstalación y con tanta frecuencia como lo exija su entorno de trabajo.

oSustituya la unidad Magelis Industrial PC por completo si detecta arañazos, roturas, suciedad o desgaste excesivo durante la inspección.

oNo estire la junta si no es necesario ni deje que entre en contacto con las esquinas o bordes del bastidor.

oAsegúrese de que la junta está colocada correctamente en la ranura de instalación.

oInstale la unidad Magelis Industrial PC en un panel que sea plano y no tenga arañazos o abolladuras.

oApriete los elementos de fijación de instalación utilizando un par de apriete de 0,5 Nm (4.5 lb-in).

El incumplimiento de estas instrucciones puede causar lesiones o daño al equipo.

1

Compruebe que la junta está fijada correctamente a la S-Panel PC.

NOTA: Al comprobar la junta, evite el contacto con los bordes afilados del bastidor de la S-Panel PC e insértela completamente en la ranura.

2

Retire los 2 tornillos de la parte inferior del S-Panel PC:

3

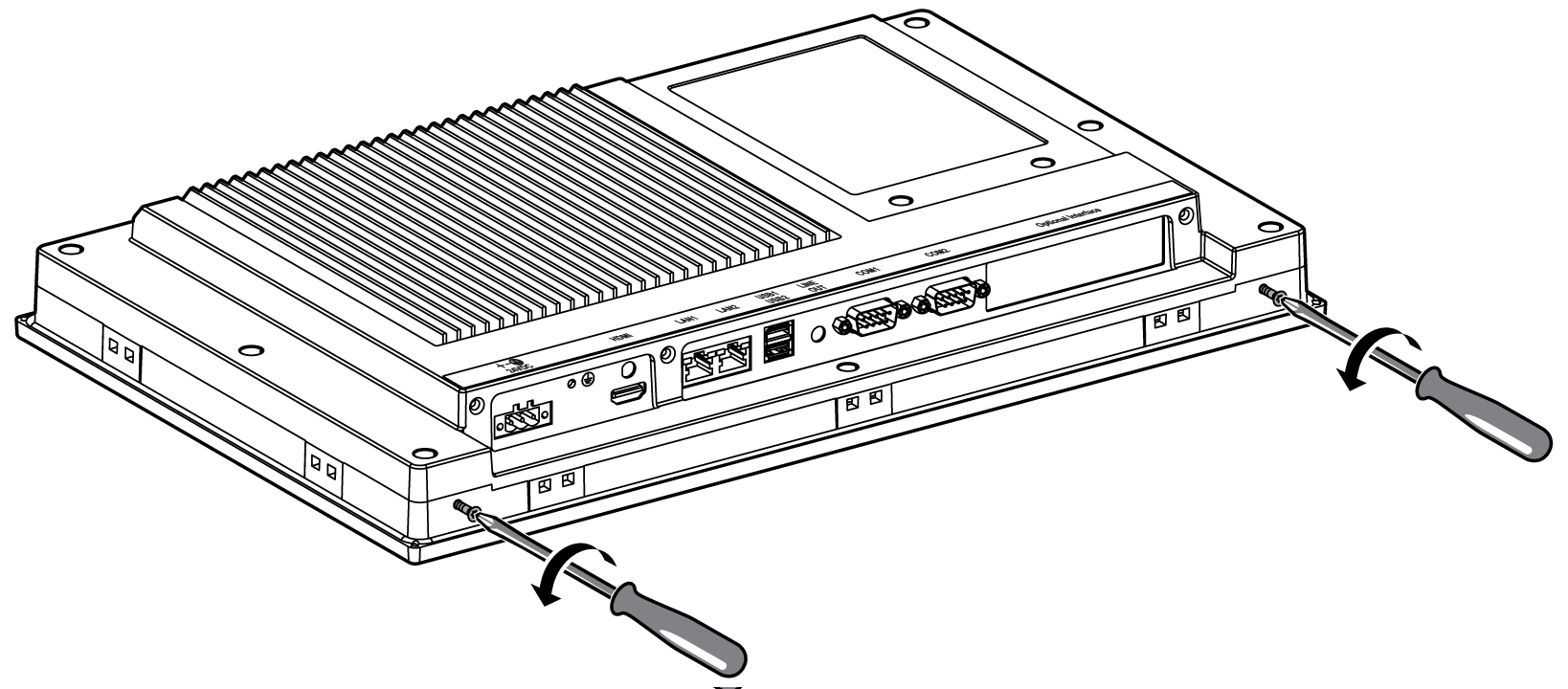

Afloje los 2 tornillos Phillips de la parte superior del S-Panel PC para subir la uña:

4

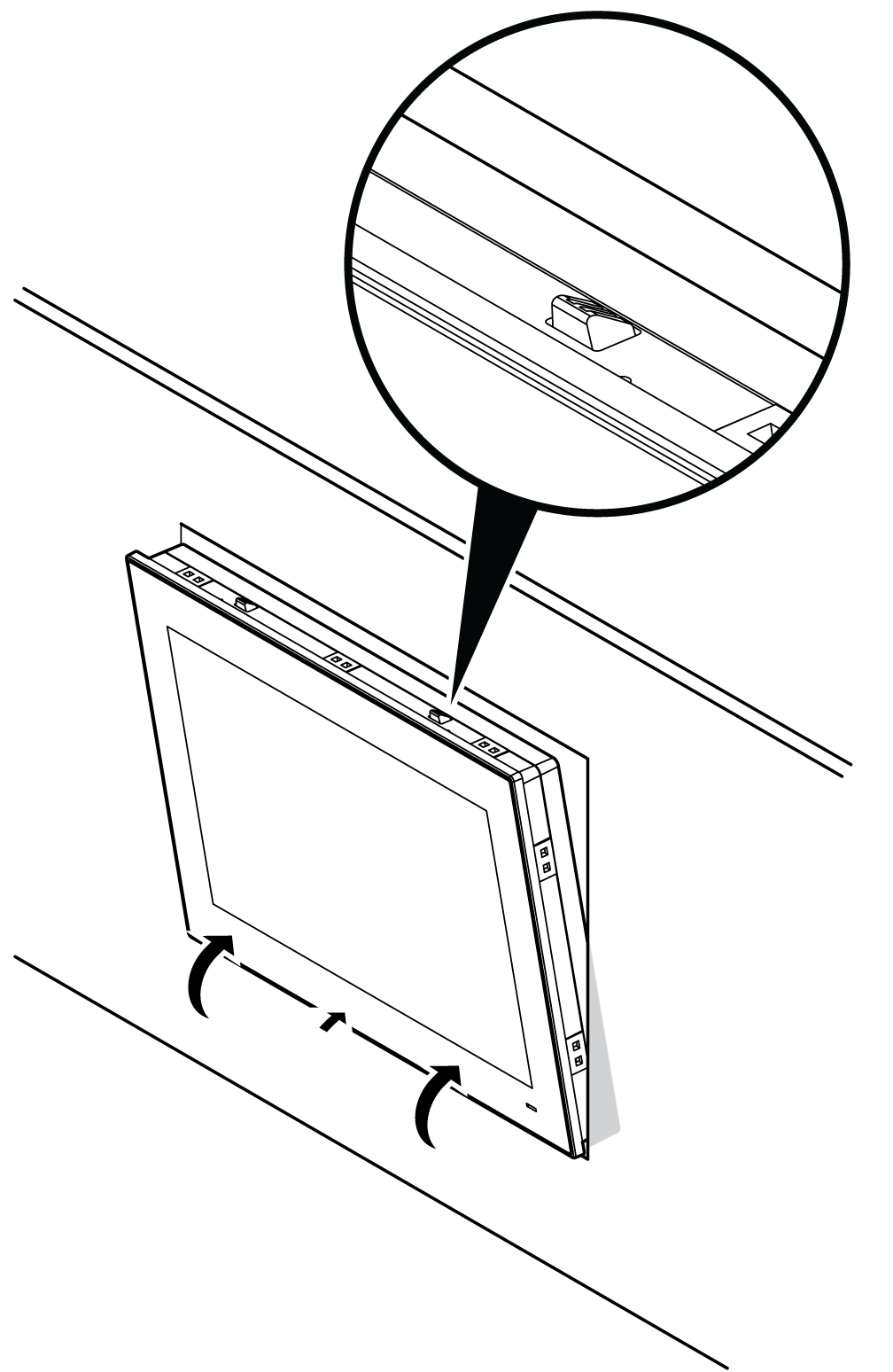

Instale el S-Panel PC en la abertura del panel y empújela hacia la pared. La uña mantiene sujeto el S-Panel PC en la pared:

5

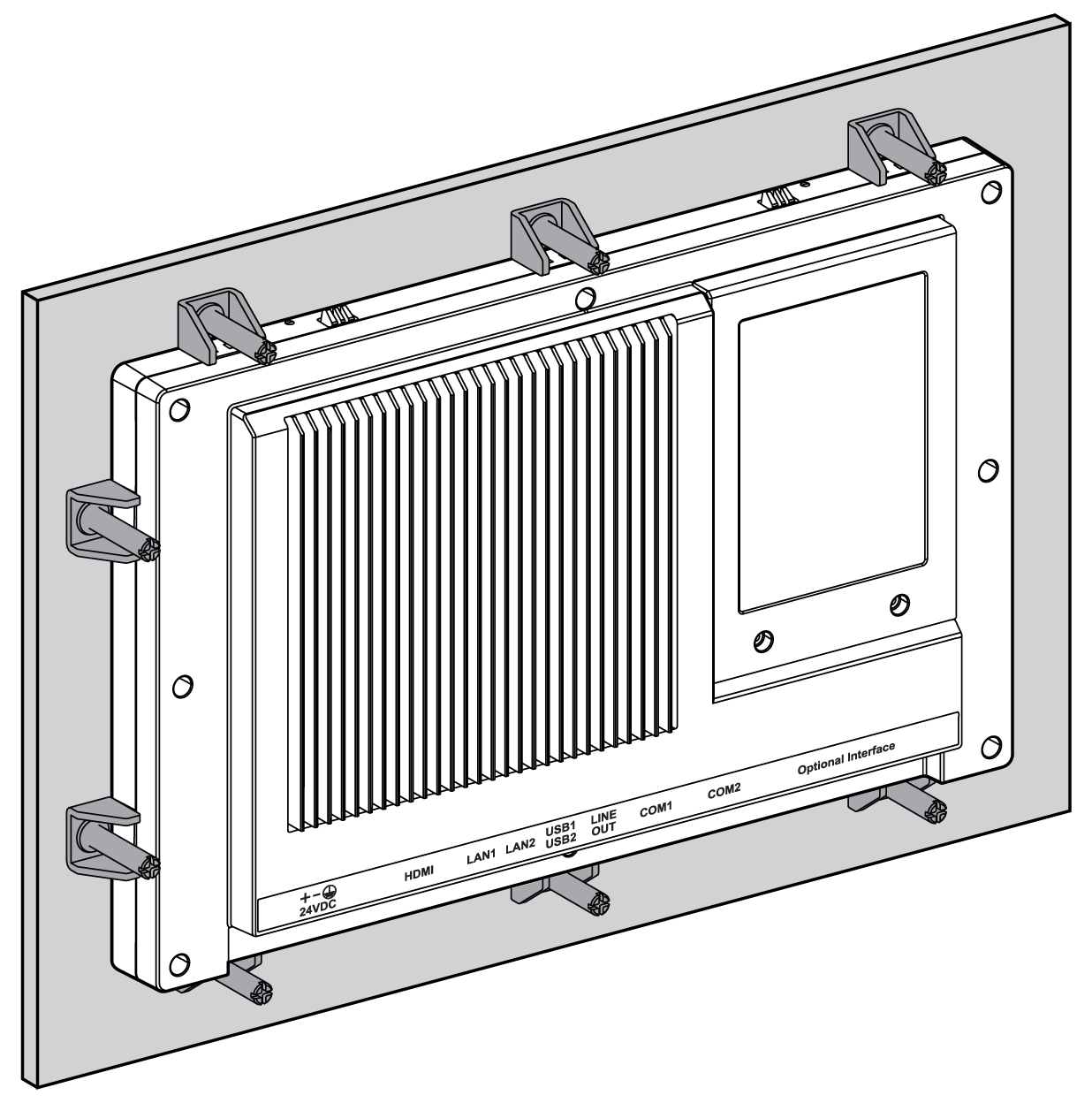

Inserte con firmeza los 10 elementos de fijación de instalación en las ranuras del S-Panel PC:

6

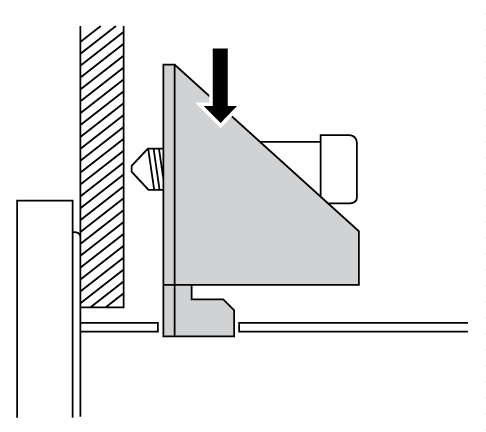

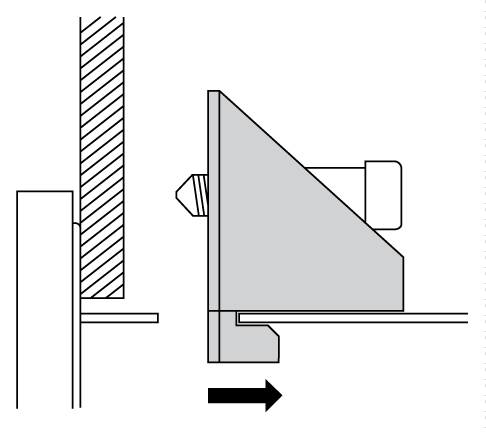

Inserte cada elemento de fijación en la ranura correspondiente y tire de él hacia atrás hasta que quede alineado con la parte posterior de su orificio:

7

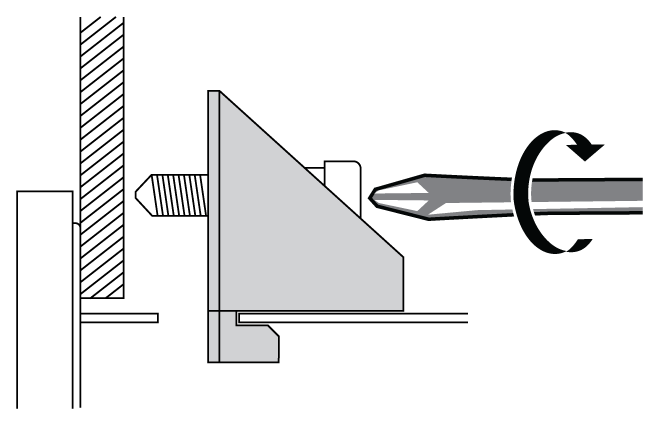

Apriete cada uno de los tornillos Phillips de fijación y fije el S-Panel PC en su sitio:

NOTA: Para garantizar un alto grado de protección frente a la humedad, el par de apriete debe ser de 0,5 Nm (4.5 lb-in).

8

El ángulo de inclinación de la unidad no debe superar lo que permiten los requisitos de orientación de montaje.

ATENCIÓN

HARDWARE SUELTO O CON PAR DE APRIETE EXCESIVO

oNo aplique un par de apriete superior a 0,5 Nm (4.5 lb-in) al apretar los tornillos de los elementos de fijación de instalación, de la envolvente, de los accesorios o del bloque de terminales. Si aprieta demasiado los tornillos, puede dañar la sujeción de la instalación.

oCuando fije o retire los tornillos, asegúrese de que no se caigan dentro del chasis de la unidad Magelis Industrial PC.

El incumplimiento de estas instrucciones puede causar lesiones o daño al equipo.

1

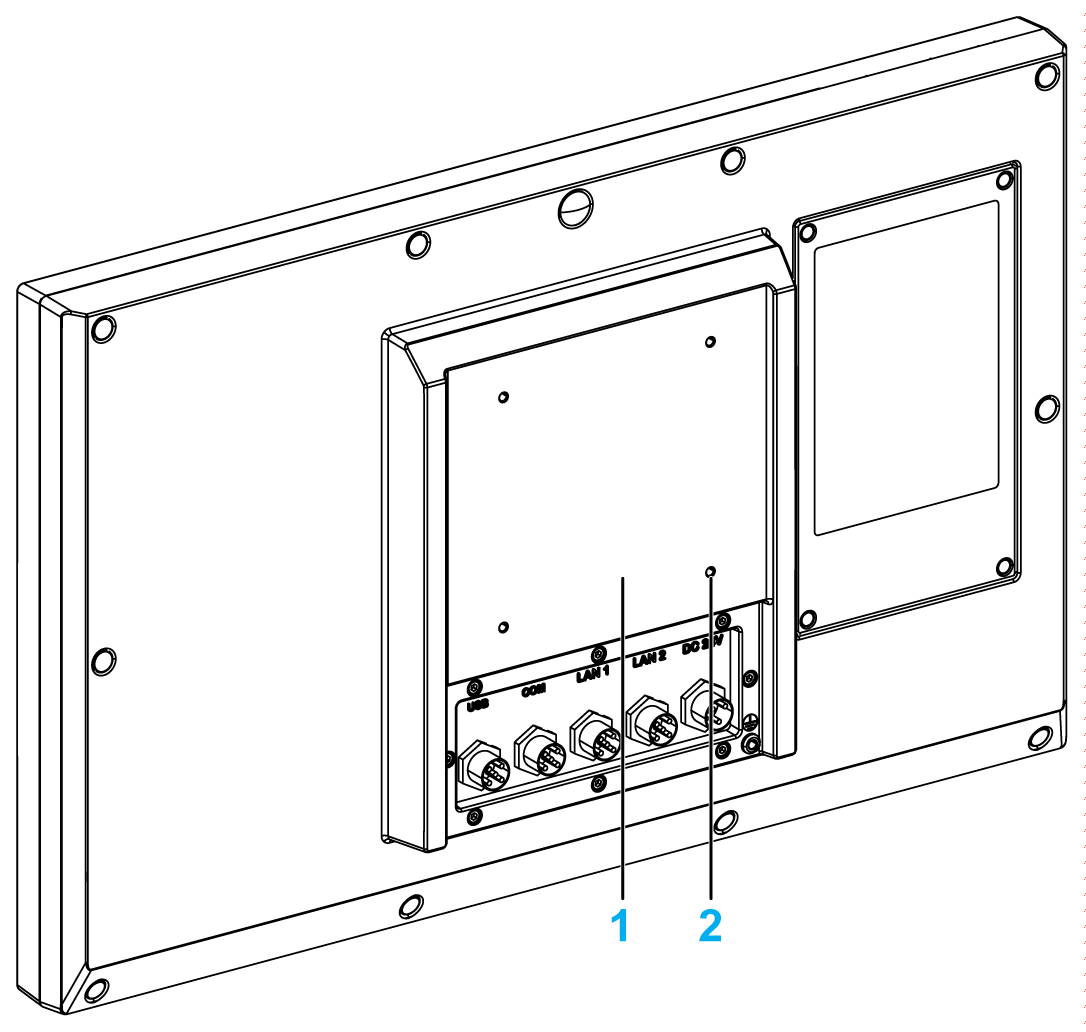

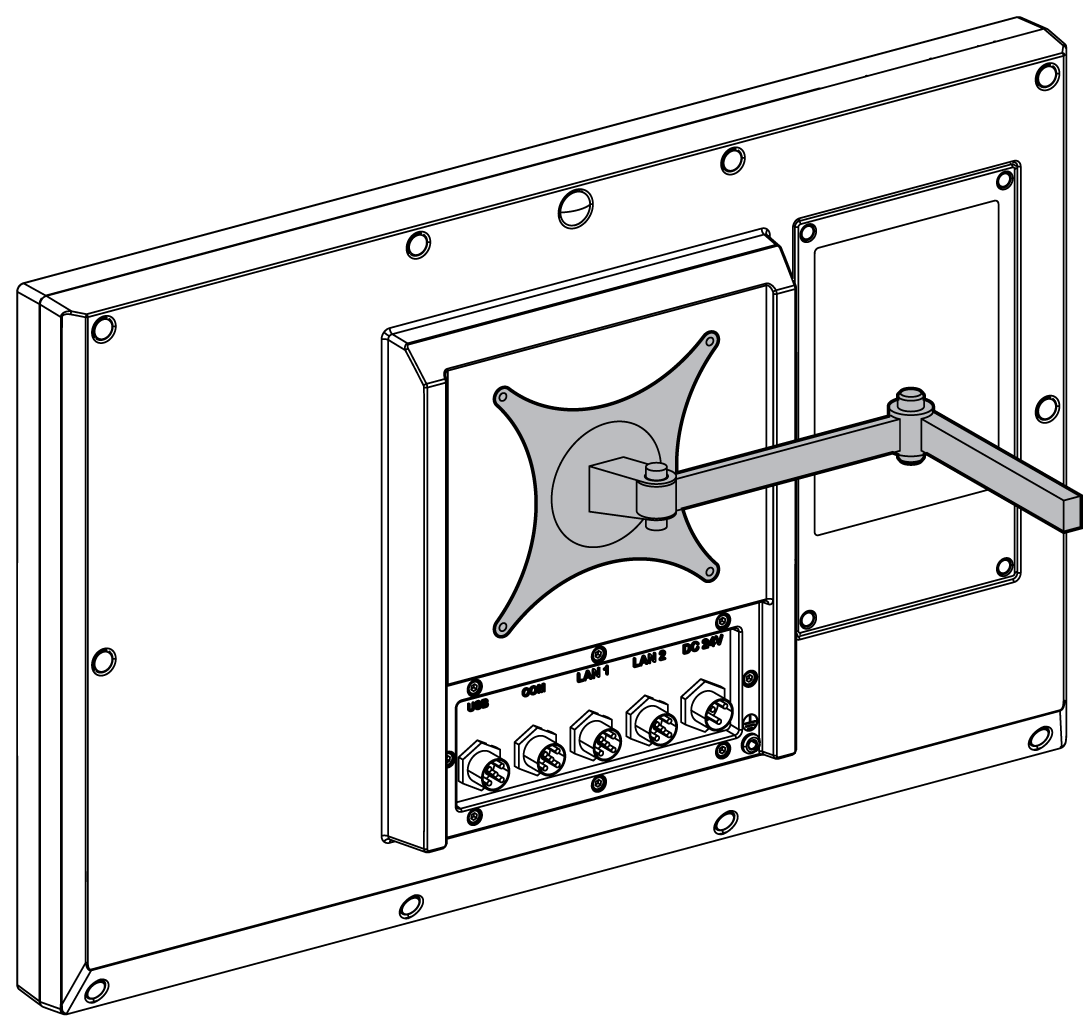

Fije el montaje VESA en la parte posterior del Enclosed PC:

1   Posición de placa VESA (tamaño 100 x 100 mm)

2   4 x tornillos de montaje VESA para fijación

2

El ángulo de inclinación no debe superar lo que permiten los requisitos de orientación de montaje:
