Descripción de la interfaz USB
Las unidades HMIYMINUSB1 se consideran módulos de comunicación. Son totalmente compatibles con la tarjeta mini PCIe.

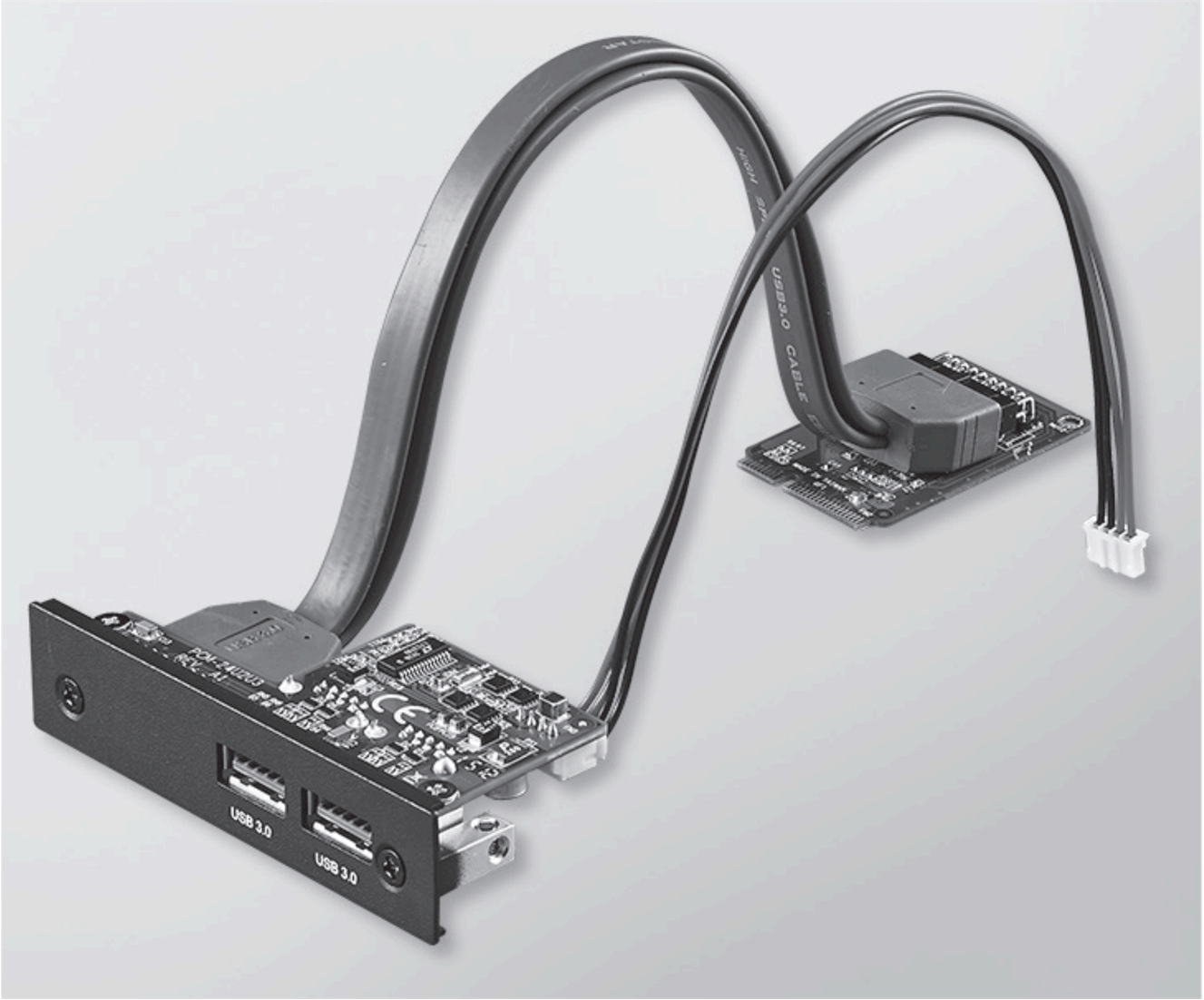

En la figura se muestra la interfaz USB:

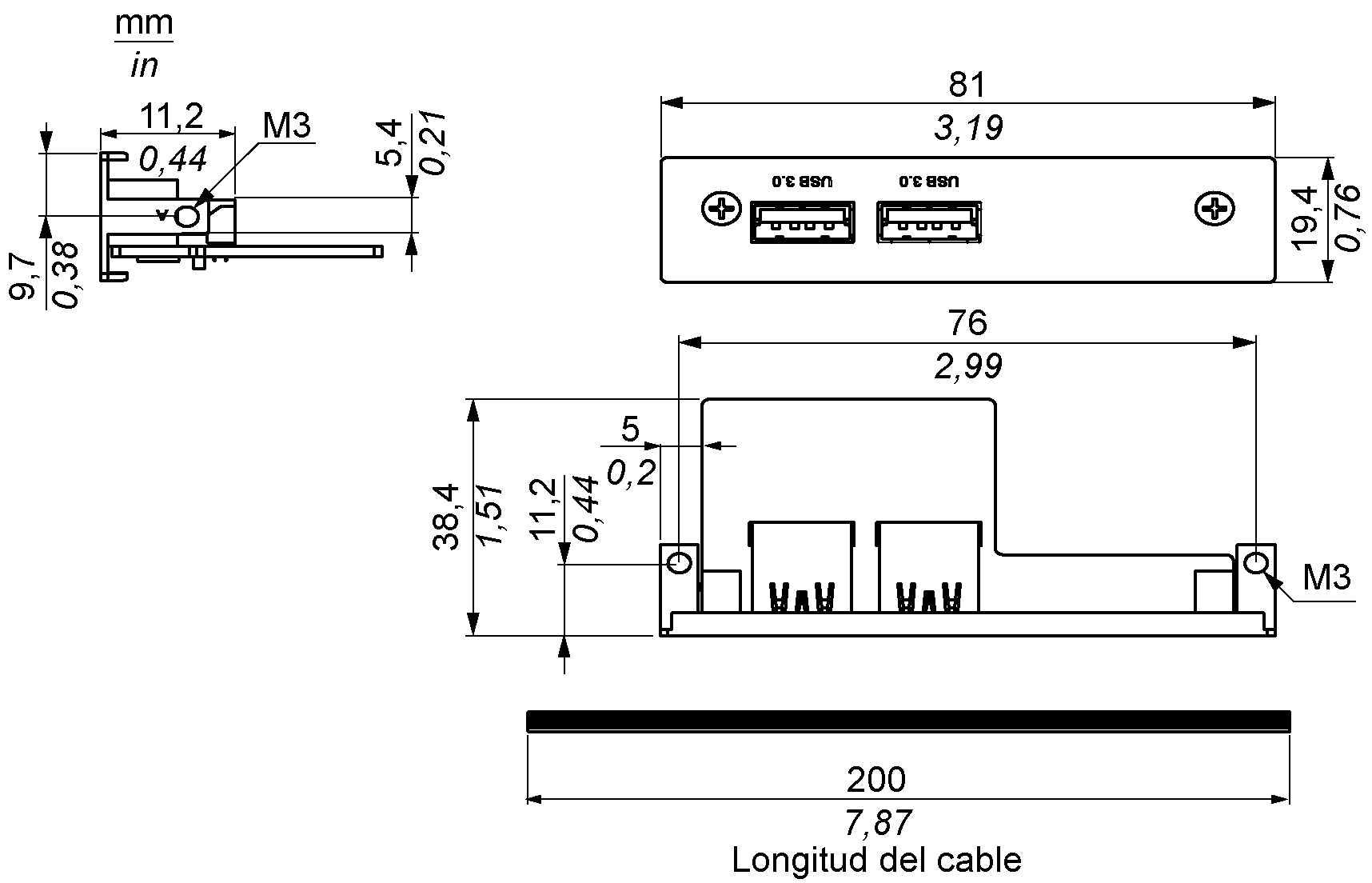

En la figura siguiente se muestran las dimensiones de la interfaz USB:
En la tabla siguiente se muestran los datos técnicos de la interfaz USB:
|
Elemento |
Características |
|---|---|
|
General |
|
|
Tipo de bus |
Tarjeta mini PCIe revisión 1.2 |
|
Conector |
2 puertos USB 3.0 |
|
Consumo de energía |
Salida de potencia +5 V CC/900 mA al dispositivo USB (típica: 3,3 V CC) |
|
Comunicación |
|
|
Protocolo |
Especificación USB (Universal Serial Bus, bus serie universal) 3.0 Rev. 1.0 |
|
Velocidad |
Velocidad baja: 1,5 Mb/s, velocidad completa: 12 Mb/s, velocidad alta: 480 Mb/s, velocidad superalta: 5 Gb/s |
|
Número de referencia |
Descripción |
S-Panel PC |
|---|---|---|
|
HMIYMINUSB1 |
Interfaz USB 3.0, 2 USB |
Sí |
S-Panel PC:
Administrador de dispositivos e instalación de hardware

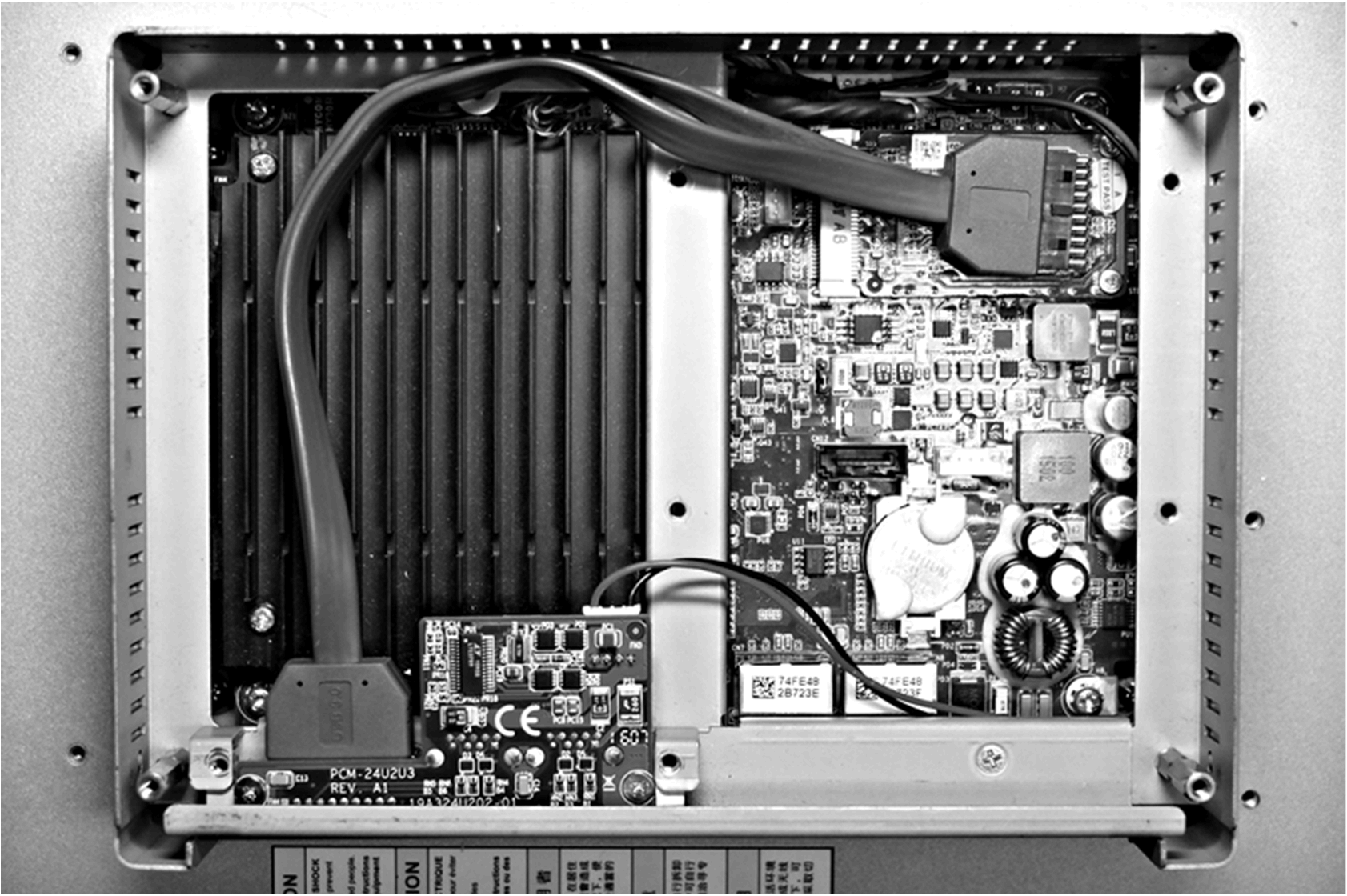

Instale el controlador antes de instalar la interfaz en S-Panel PC. El paquete incluye los medios para instalar el controlador. Después de instalar la interfaz, puede usar el Administrador de dispositivos para comprobar que se ha instalado correctamente en su sistema.
