Comandos para personalizar la vista de las gráficas
Cursor
El comando está disponible en el menú , en el menú contextual del diagrama de traza, o forma parte de la barra de herramientas de traza.
Ejecute el comando para lograr lo siguiente:
-
Que haya un cursor disponible en el diagrama de traza si anteriormente no había ninguno.
-
Que haya dos cursores disponibles en el diagrama de traza si anteriormente había uno.
-
Que se eliminen los dos cursores si anteriormente había dos disponibles.
Para obtener una lista de métodos abreviados de teclado, consulte el capítulo Operaciones de teclado para diagramas de traza.
Un cursor de traza

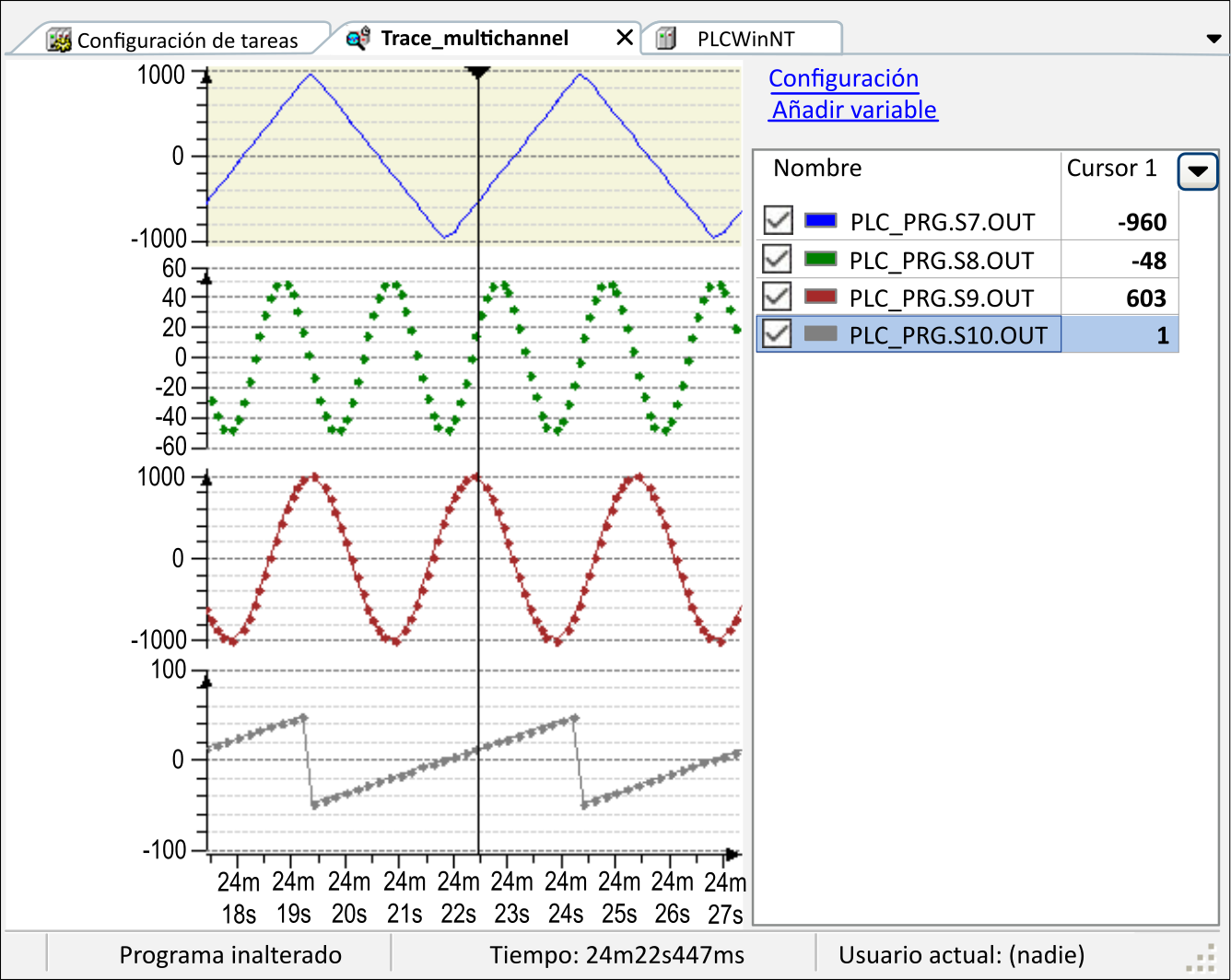

Diagrama de traza con un cursor
Un cursor de traza se muestra como un triángulo negro en la parte superior del diagrama y una línea delgada también de color negro, que acaba en la parte inferior del diagrama. El valor Y de cada variable de traza, donde el cursor de traza atraviesa las gráficas de traza, aparece en la parte derecha del editor, bajo la variable de traza asociada. El valor de tiempo asociado se muestra en la línea de estado.
Dos cursores de traza

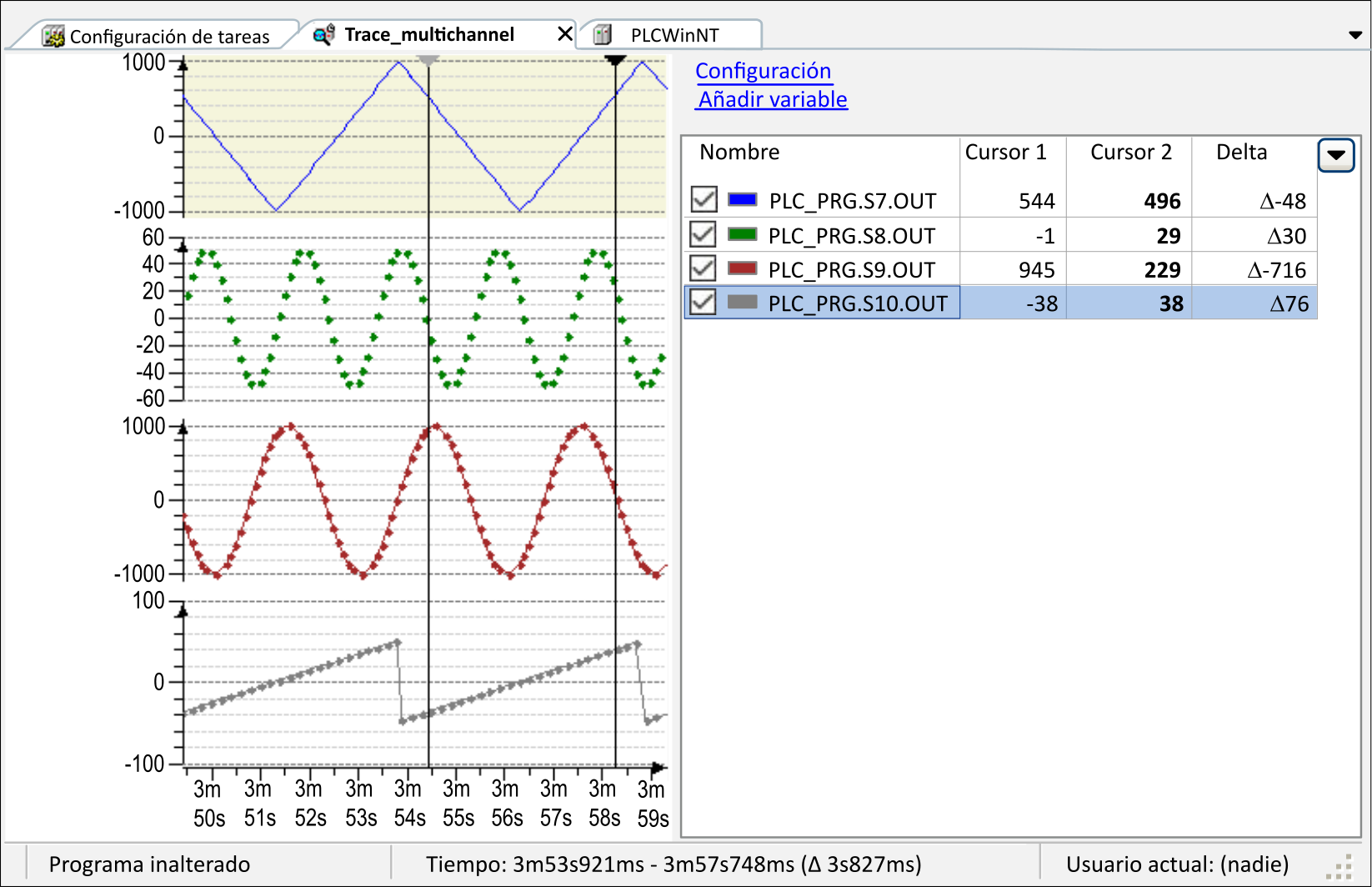

Diagrama de traza con dos cursores
Si hay 2 cursores, 1 está seleccionado y el otro aparece atenuado. Los valores Y de cada variable de traza, donde los dos cursores de traza atraviesan la gráfica de traza, aparecen en la parte derecha del editor, bajo la variable de traza asociada. Además, la diferencia entre ellos se calcula y se muestra al lado después del símbolo delta. Los valores de tiempo asociados de ambos cursores y su diferencia de tiempo entre paréntesis aparecen en la barra de estado.

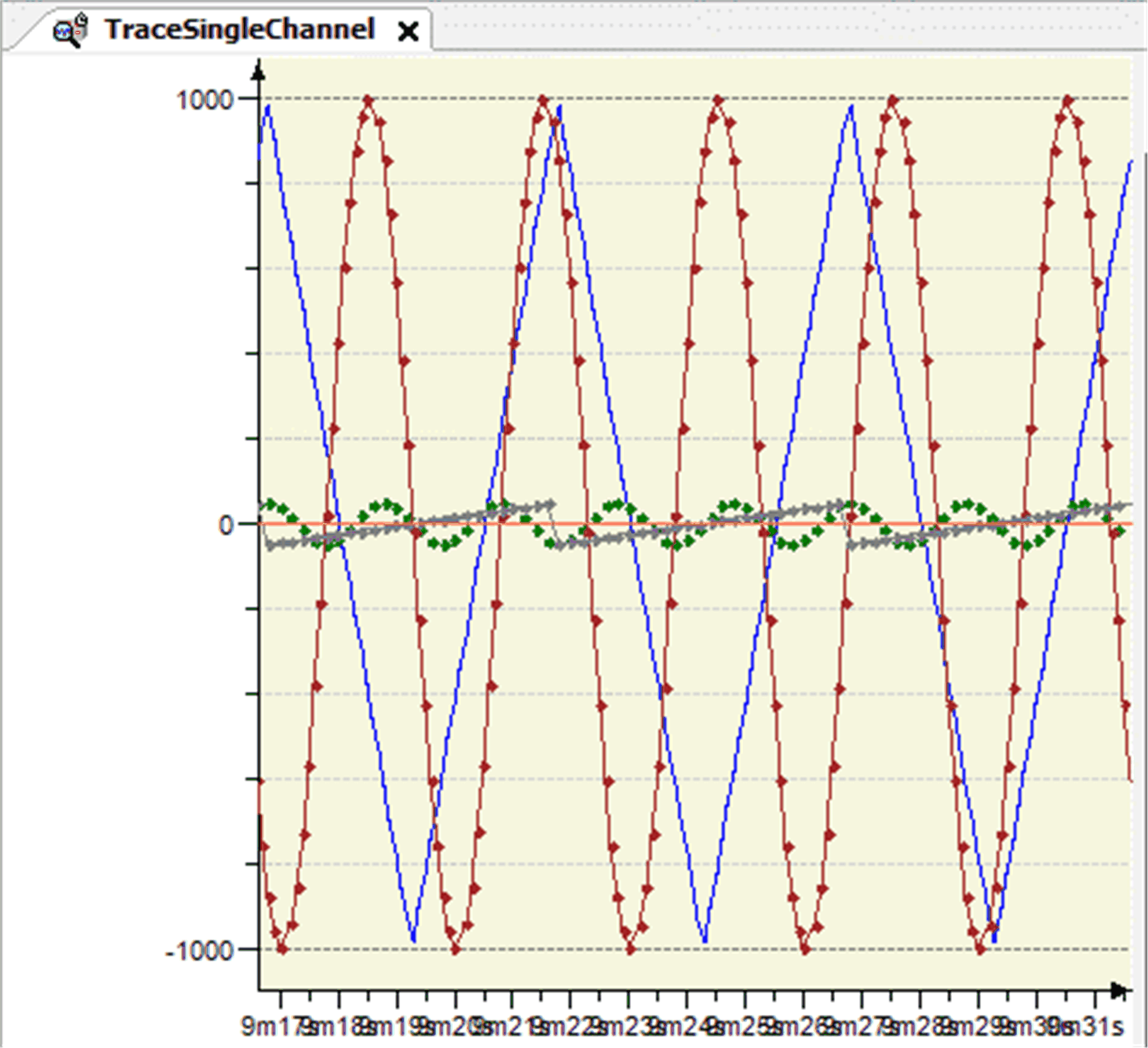

Ningún cursor de traza
Línea de estado: Tiempo y valor Y de la posición actual del cursor del ratón
Si no hay ningún cursor de traza en el diagrama, en la línea de estado se mostrará no solamente el valor de tiempo, sino también el valor Y del cursor del ratón.
Mover el cursor de traza
Para obtener información sobre cómo mover el cursor de traza, consulte el capítulo Operaciones de teclado para diagramas de traza.
Eliminar cursores de traza
Si hay 2 cursores, ejecute el comando para que se eliminen ambos. Pulse la tecla SUPR o haga clic en el botón
para eliminar solo el cursor seleccionado con el triángulo negro.
Zoom de ratón
El comando está disponible en el , en el menú contextual del diagrama de traza, o forma parte de la barra de herramientas de traza.
La ejecución del comando cambia el estado del comando entre
-
Activado y
-
Desactivado.
Si el comando está activado, está desactivado y atenuado y no se puede cambiar su estado.
Para obtener una lista de métodos abreviados de teclado, consulte el capítulo Operaciones de teclado para diagramas de traza.
Zoom de ratón activado
El comando de zoom de ratón está activado y la forma del cursor del ratón en el diagrama de traza es
. A continuación, puede dibujar un rectángulo en la ventana de traza para redefinir el área de las curvas de traza que se van a mostrar. Al soltar el botón del ratón, se hace zoom en el diagrama en el eje de tiempo y en el eje Y hasta que el contenido del rectángulo llena el diagrama entero.
Para restablecer la vista, ejecute el comando .
Zoom desactivado
El comando de zoom de ratón está desactivado y la forma del cursor del ratón en el diagrama de traza cambia a
. A continuación, puede desplazar el gráfico de traza arrastrando y colocando a lo largo del eje de tiempo mientras la forma del cursor es
.
Para restablecer la vista, ejecute el comando .
Restablecer vista
El comando restablece la vista predeterminada después de que se haya modificado, por ejemplo, mediante zoom.
Ejecute el comando del menú o del menú contextual para escalar la gráfica de la señal a lo largo del eje Y de modo que los valores Y encajen en el sistema de coordenadas. Una vez seleccionado, el comando se muestra con una marca de verificación en el menú. Para anular la selección y volver a la pantalla fija configurada originalmente, vuelva a hacer clic en el comando.
Para que el comando pueda seleccionarse, deben cumplirse los siguientes requisitos previos:
-
Se ha creado una traza.
-
Se define una escala fija para el eje Y (el eje Y no se escala automáticamente).
-
El comando se ha ejecutado.
-
La traza se está ejecutando.
En la modalidad multicanal, solo la escala del eje Y de la gráfica seleccionada es relevante para el comando .
Comprimir
El comando aumenta el intervalo de tiempo que se muestra en el editor de traza un porcentaje fijo. La gráfica de traza se comprimirá. Este comando se puede ejecutar varias veces.
Este comando es la contraparte de .
Estirar
El comando aumenta el intervalo de tiempo que se muestra en el editor de traza un porcentaje fijo. La gráfica se estira. Este comando se puede ejecutar varias veces.
Este comando es la contraparte de .
El comando mueve todas las variables de la traza a su propio diagrama con un eje de tiempo (X) idéntico. Los comandos de zoom y desplazamiento afectan a los ejes X de todos los diagramas simultáneamente. La vista predeterminada es un diagrama con un eje X y un eje Y; todas las variables se visualizan aquí.

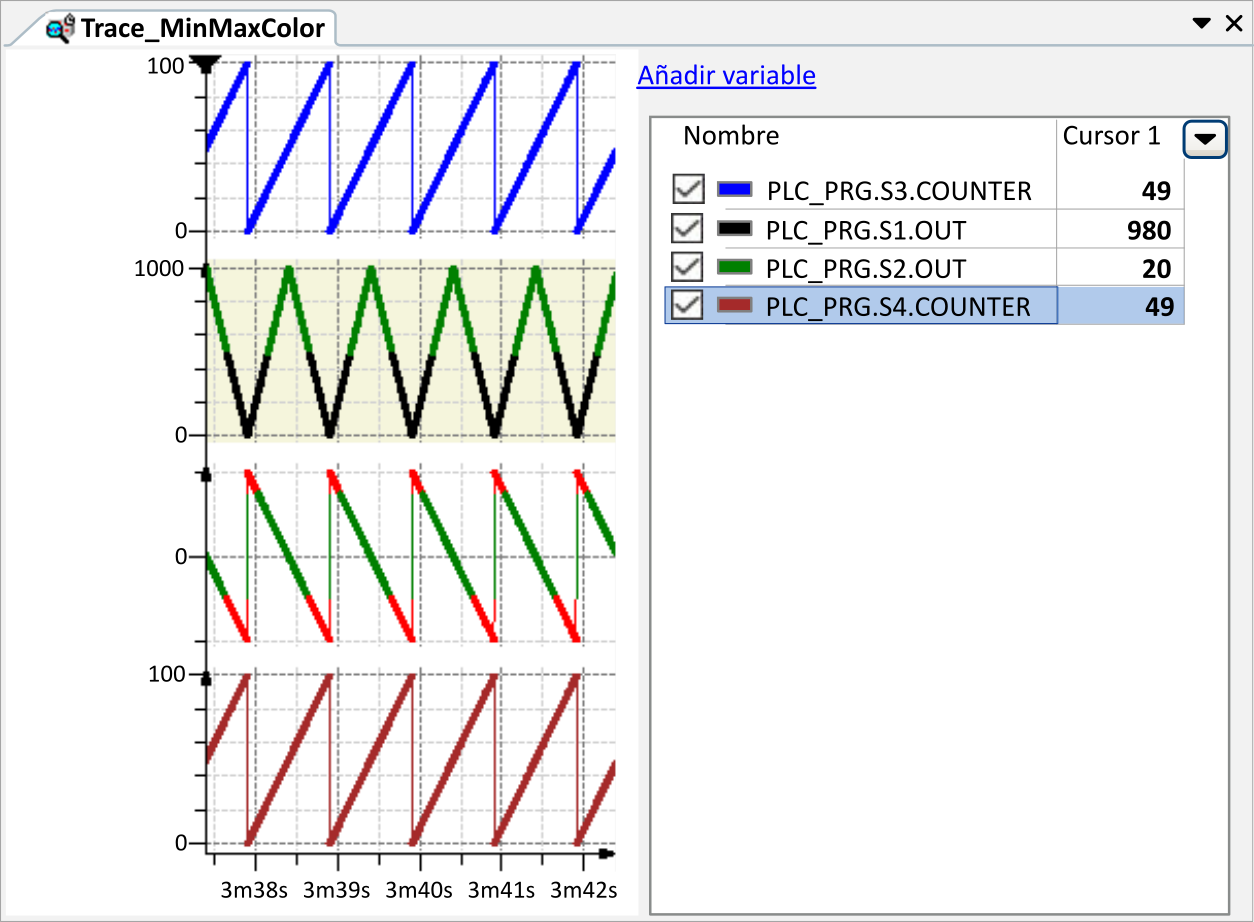

Traza en modalidad multicanal
Para obtener una lista de métodos abreviados de teclado, consulte el capítulo Operaciones de teclado para diagramas de traza.
