Editor SFC en modalidad online
Descripción general

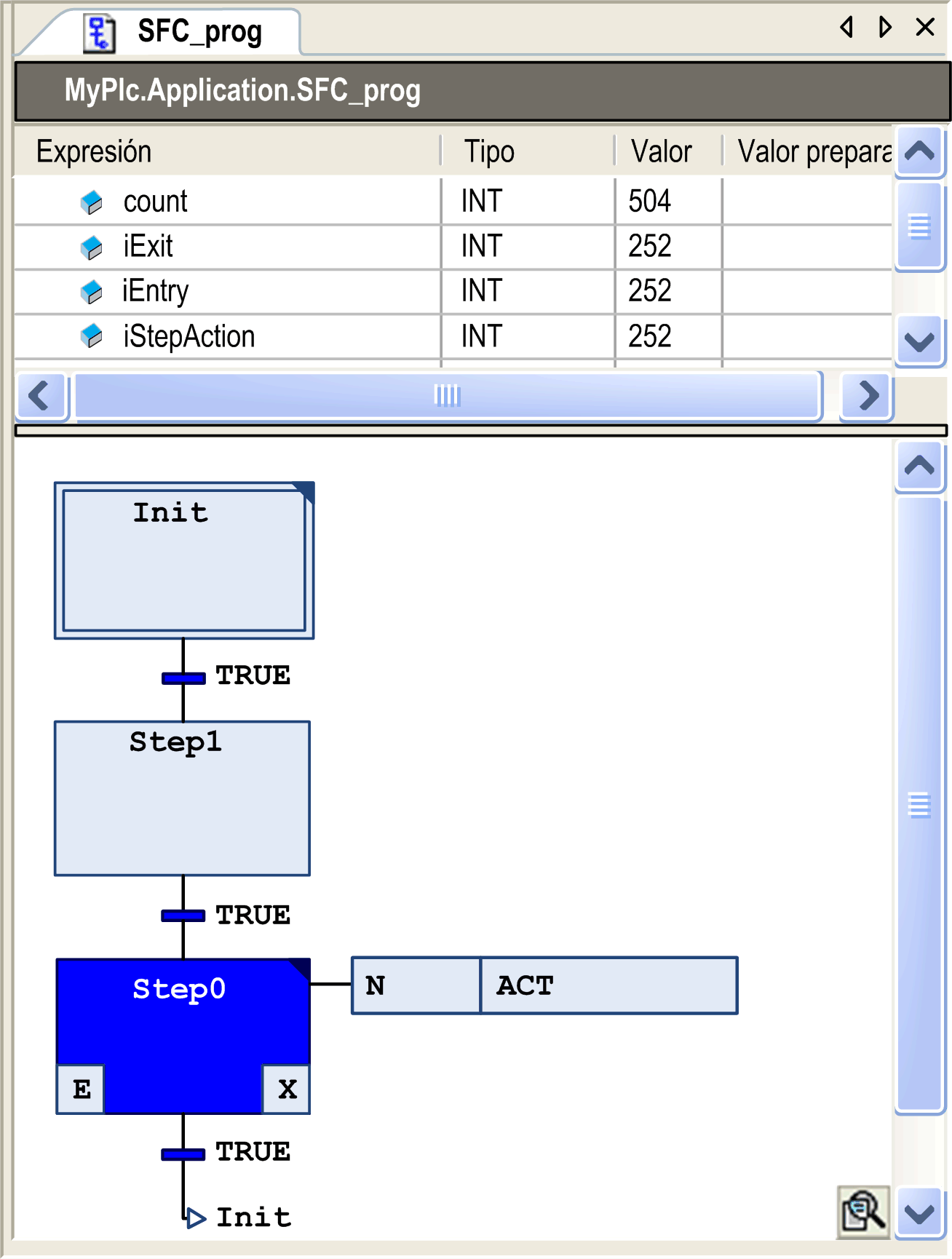

En la modalidad online, el editor SFC proporciona vistas para la supervisión (véase a continuación) y para la escritura y el forzado de las variables y expresiones en el controlador. La funcionalidad de depuración como la de los demás lenguajes IEC (puntos de interrupción, ejecución paso a paso, etc.), no está disponible en SFC. Sin embargo, tenga en cuenta las sugerencias siguientes para depurar SFC:
-
Para obtener información acerca de la apertura de objetos en modalidad online, consulte la descripción de la interfaz de usuario en modalidad online.
-
La ventana del editor de un objeto SFC también incluye el editor de declaraciones en la parte superior. Para obtener información general, consulte el capítulo Editor de declaraciones en modalidad online. Si ha declarado variables implícitas (indicadores SFC) a través del cuadro de diálogo de SFC, se añadirán aquí, pero no se verán en la modalidad offline del editor de declaraciones.
-
Tenga en cuenta la secuencia de procesamiento de los elementos de un diagrama funcional secuencial (SFC).
-
Consulte las propiedades del objeto o las opciones del editor SFC y los valores predeterminados de SFC para ver la configuración relativa a la compilación o la visualización online de los elementos SFC y sus atributos.
-
Contemple la posibilidad de utilizar indicadores para supervisar y controlar el procesamiento de un SFC.
