Ficha
Descripción general
Si se admite en el sistema de destino, se permite la funcionalidad de supervisión. Se trata de un análisis dinámico del tiempo de ejecución y el número de llamadas controladas por una tarea. En la modalidad online, se puede supervisar el procesamiento de tareas.

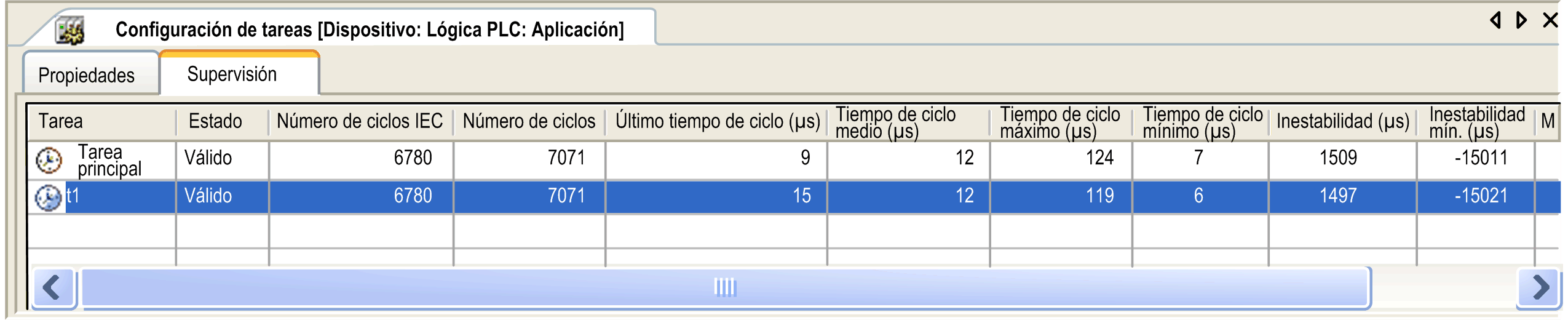

Vista online del editor de
Cuando selecciona el nodo superior del árbol , además de la ficha , la ficha está disponible. En la modalidad online, muestra el estado y algunas estadísticas actuales sobre los ciclos y tiempos de ciclo en una vista de tabla. El intervalo de actualización de los valores es el mismo que el utilizado para la supervisión de los valores del controlador.
Descripción de los elementos
Cuando se selecciona el nodo superior del árbol , además del cuadro de diálogo , está disponible en otra ficha el cuadro de diálogo . En la modalidad online, muestra el estado y algunas estadísticas actuales sobre los ciclos y tiempos de ciclo en una vista de tabla. El intervalo de actualización de los valores es el mismo que el utilizado para la supervisión de los valores del controlador.
,
Para cada tarea se muestra la siguiente información en una línea:
|
|
Nombre de la tarea definido en la . |
|
|
Entradas posibles:
|
|
|
Número de ciclos de ejecución desde que se inició la aplicación; 0 si la función no es compatible con el sistema de destino. |
|
|
Número de ciclos que ya están en ejecución (en función del sistema de destino, puede ser igual al número de ciclos IEC, o mayor si los ciclos se cuentan aunque la aplicación no esté en ejecución). |
|
|
Último tiempo de ejecución medido en µs. |
|
|
Promedio de tiempo de ejecución de todos los ciclos en µs. |
|
|
Tiempo de ejecución máximo de todos los ciclos medido en µs. |
|
|
Tiempo de ejecución mínimo de todos los ciclos medido en µs. |
|
|
Valor presente de la inestabilidad* periódica en µs |
|
|
Inestabilidad periódica* medida mínima en µs |
|
|
Inestabilidad periódica* medida máxima en µs |
|
* inestabilidad: tiempo que pasa después del inicio de la tarea hasta que el sistema operativo indica que está en ejecución. |
|
Para restablecer los valores a 0 para una tarea, coloque el cursor en el campo de nombre de tarea y ejecute el comando , disponible en el menú contextual.
