Publicación de variables en el controlador

Descripción general

Publique variables en la parte del controlador de la aplicación EcoStruxure Machine Expert en el editor de Configuración de símbolos.

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO Utilice variables alineadas "naturalmente" para el intercambio con la Configuración de símbolos. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

Para obtener más información sobre la "alineación natural", consulte Attribute pack_mode.

Publicación de variables en el editor de Configuración de símbolos

Para publicar variables en el editor de Configuración de símbolos, haga lo siguiente:

Paso	Acción
1	Cree un nodo Configuración de símbolos bajo el nodo Aplicación del Árbol de herramientas tal como se describe en el capítulo Adición de una configuración de símbolos.
2	Haga doble clic en el nodo Configuración de símbolos para abrir el editor de Configuración de símbolos.

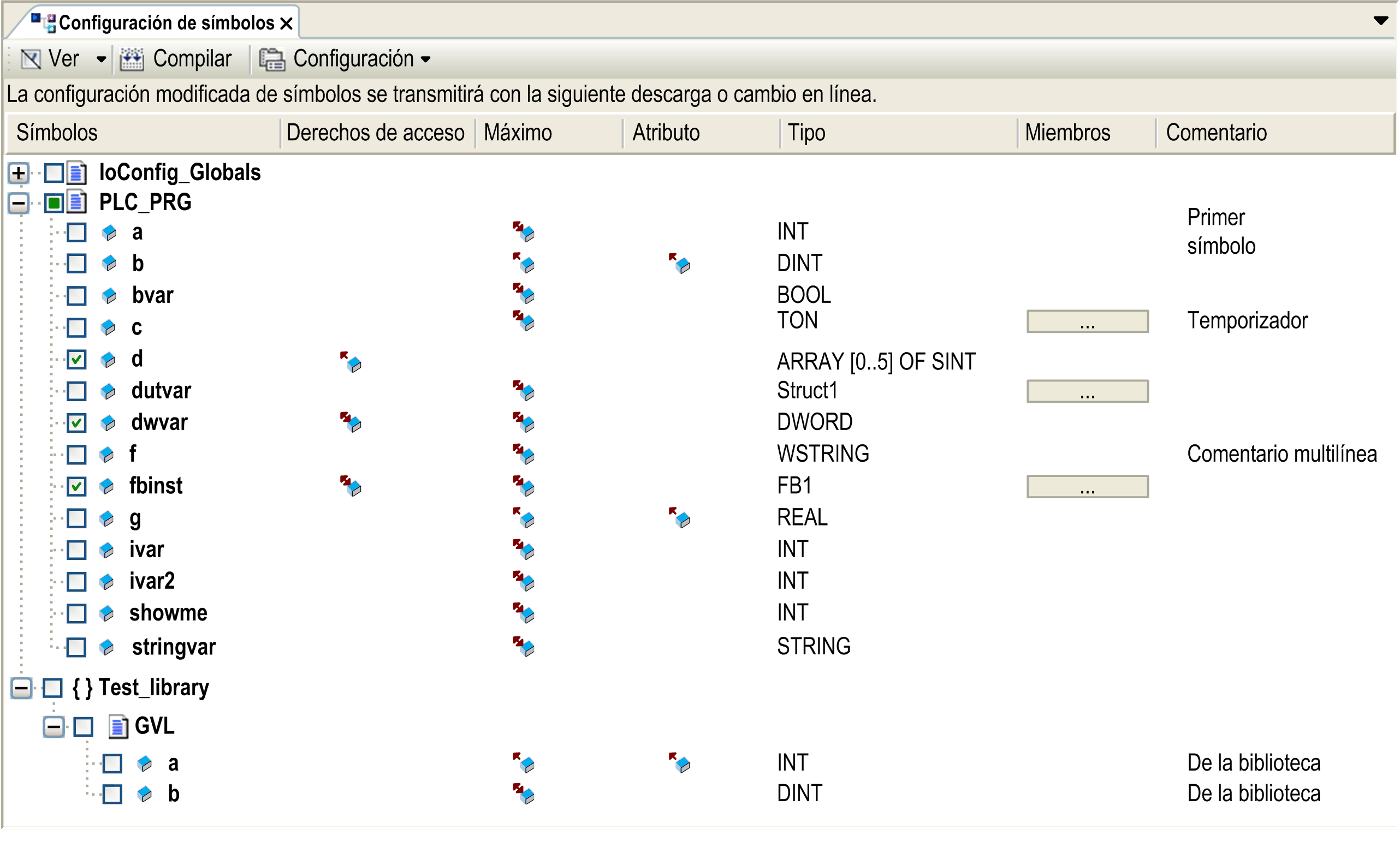

3	En el editor de Configuración de símbolos, seleccione las variables elementales que desee publicar para la comunicación con uno o varios terminales HMI. Para ello, marque o desmarque la casilla de verificación en la columna Símbolos: También puede asignar derechos de acceso de lectura/escritura a cada variable individualmente en la columna Derechos de acceso. Para obtener más información, consulte la descripción del editor de Configuración de símbolos. Para usar conjuntos de símbolos, consulte Creación de conjuntos de símbolos que permitan diferentes derechos de acceso para diferentes clientes de control. Nota: Las variables de tipos de datos elementales serán las únicas disponibles para el intercambio con terminales HMI.
4	Para validar las opciones, haga clic en el enlace Descargar del editor de Configuración de símbolos.

NOTA: El mecanismo de publicación consume una carga del sistema de unos 50 kilobytes en el controlador. Cada variable publicada consume 11 bytes en la aplicación de controlador.
