Referencia a entradas a la biblioteca TeSys island

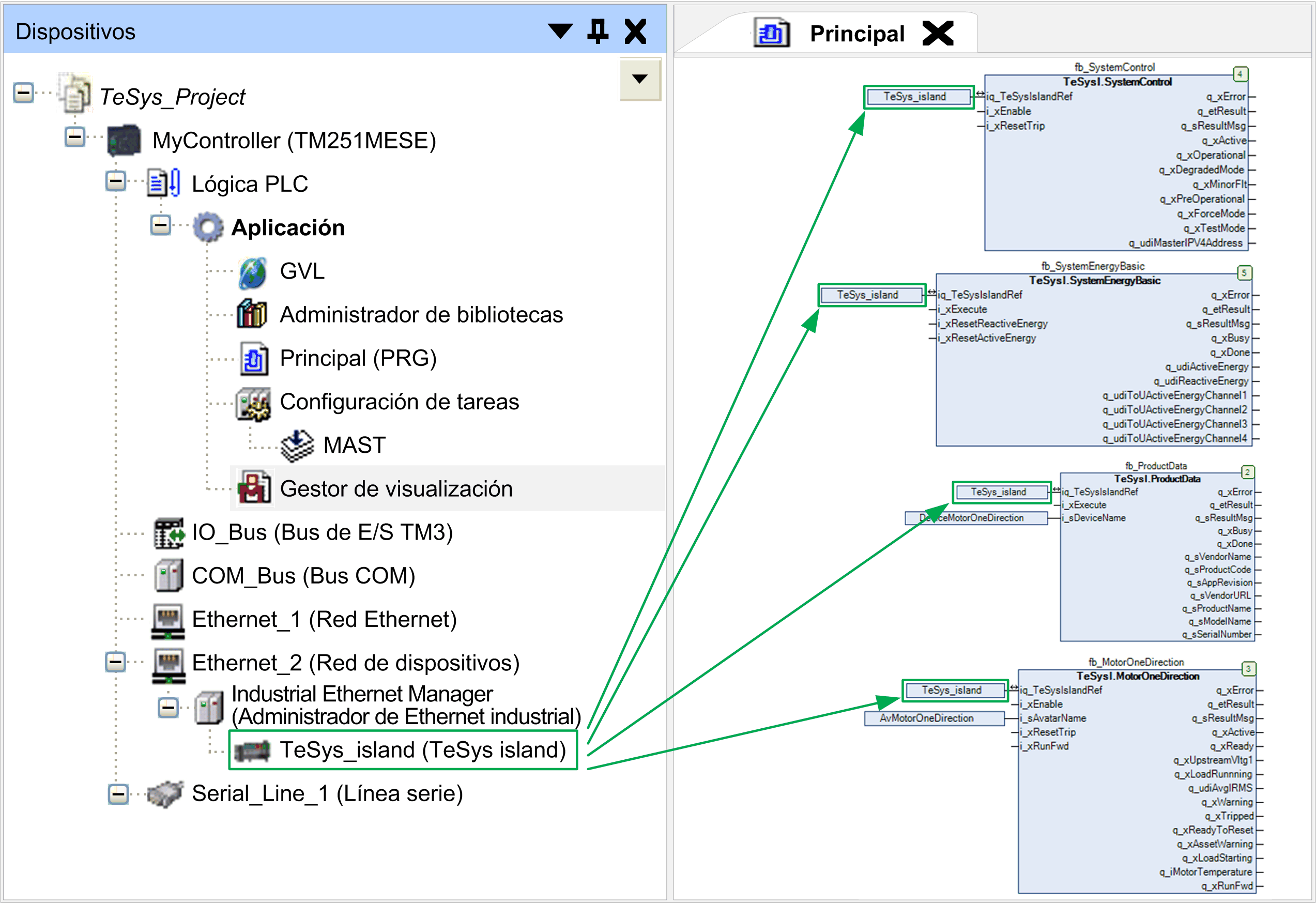

Referencia al acoplador de bus de la TeSys island desde los bloques de funciones
Se necesita una referencia al acoplador de bus de la TeSys island por cada bloque de funciones de la biblioteca TeSys island. Para ello, configure el nombre que asignó al nodo de como entrada iq_TeSysIslandRef de los bloques de funciones.
Hacer referencia a Avatars
El nombre del avatar se utiliza para seleccionar el avatar que se controlará mediante el bloque de funciones. Este se encuentra disponible en los bloques de funciones de avatar, a excepción de los bloques de funciones de gestión de equipos. Si el parámetro del nombre del avatar asignado no se transmite correctamente como entrada al bloque de funciones de TeSys island, se devuelve el mensaje de error ET_Result.AvatarNotAvailable. Si modifica este nombre durante la ejecución del bloque de funciones, se ignorará la acción.
Cómo asignar el nombre de avatar a la entrada del bloque de funciones i_sAvatarName
|
Paso |
Acción |
|---|---|
|
1 |
Abra la configuración de TeSys island. |
|
2 |
Seleccione . |
|
3 |
Haga referencia al nombre del avatar (por ejemplo, AvDigitalIO o AvMotorOneDirection) en la entrada del bloque de funciones i_sAvatarName.
NOTA: El nombre del avatar se encuentra en la sección .
|

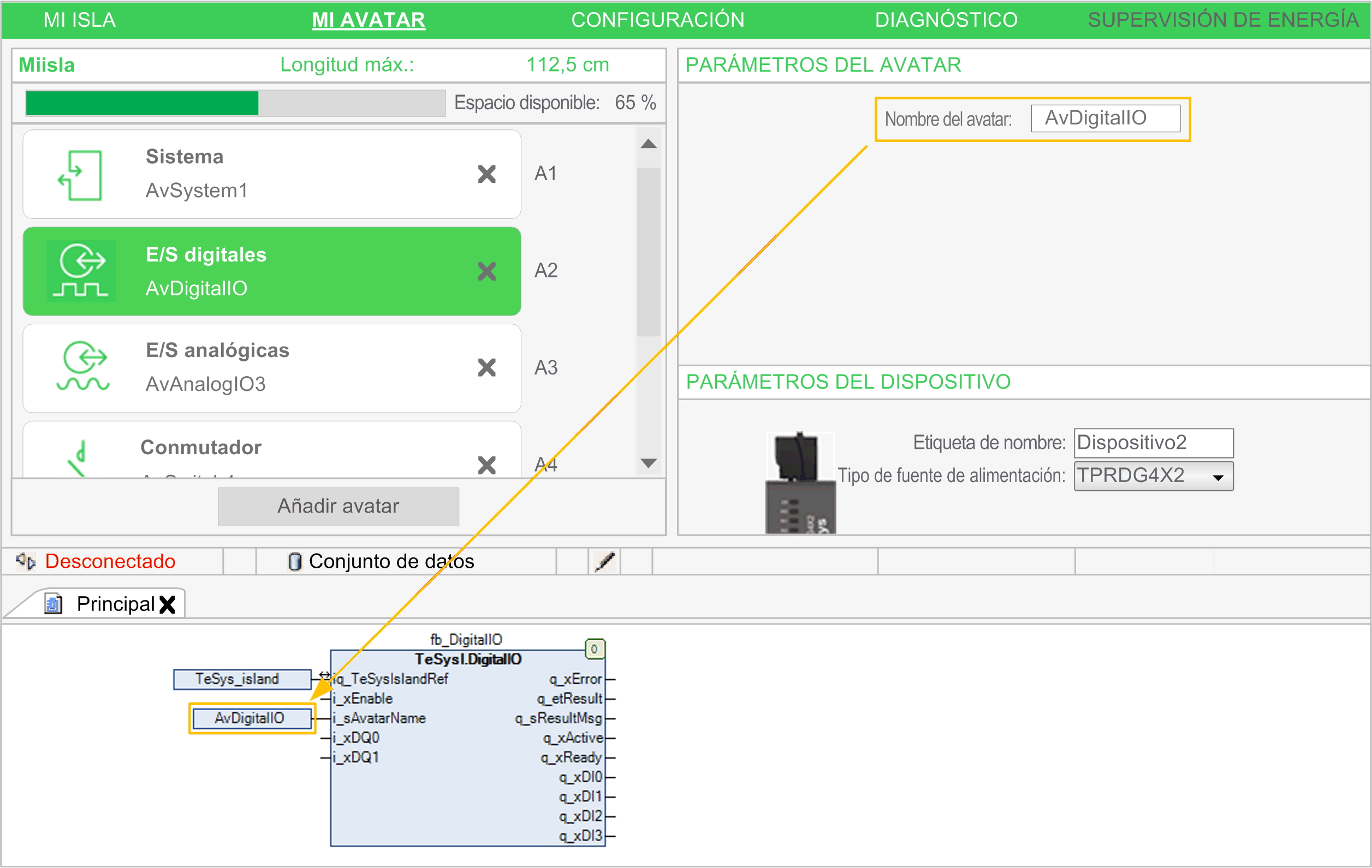

En la siguiente figura se proporciona un ejemplo del bloque de funciones DigitalIO que solo está disponible para avatars de :

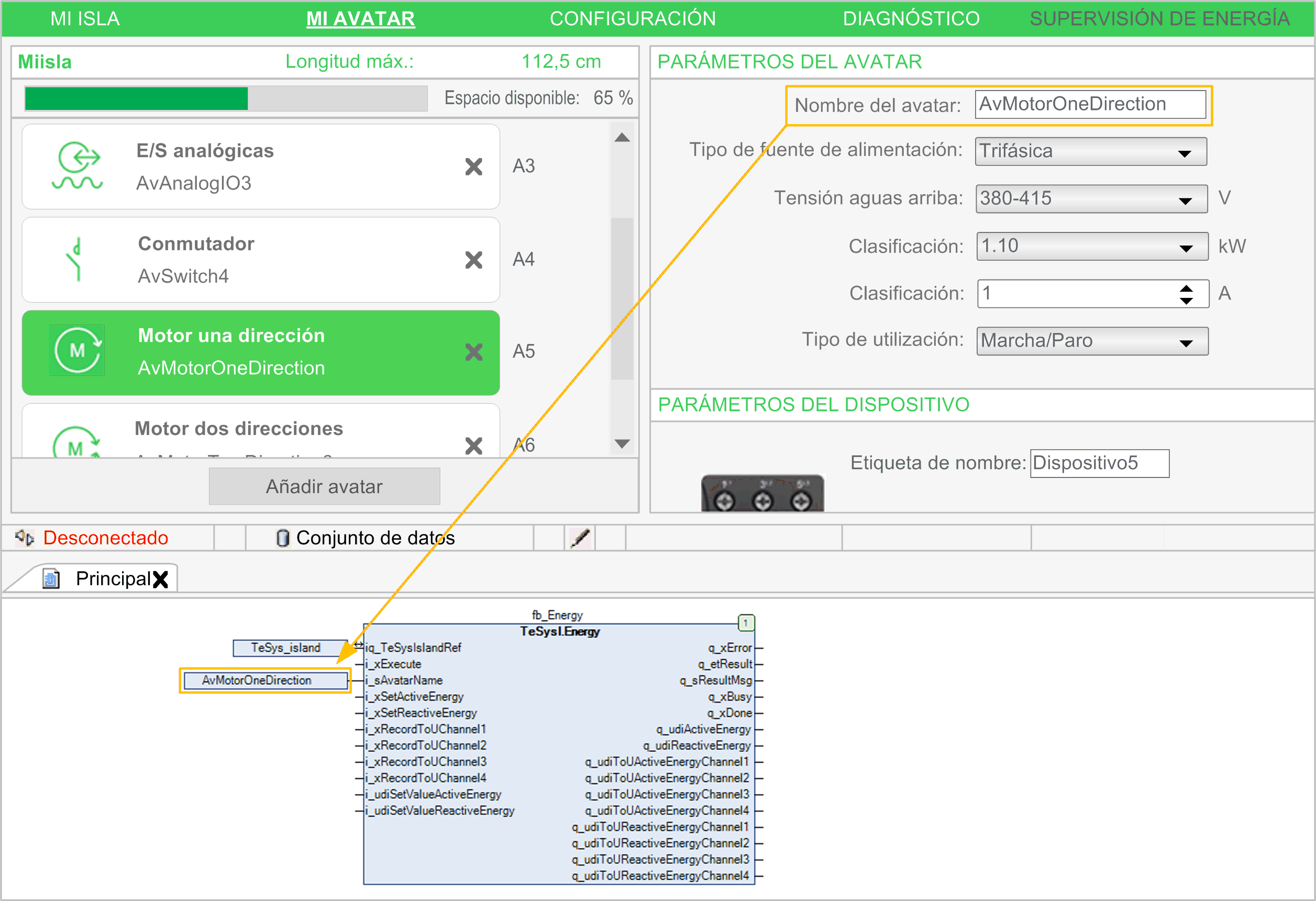

En la siguiente figura se proporciona un ejemplo del bloque de funciones Energy disponible para todos los avatars, a excepción del avatar del :
Referencias a dispositivos
El nombre permite seleccionar el dispositivo en los bloques de funciones para la gestión de equipos. Si el parámetro no se ha configurado o bien no está configurado correctamente, se mostrará el mensaje de error ET_Result.DeviceNotAvailable. Si modifica este nombre durante la ejecución del bloque de funciones, se ignorará la acción.
Cómo asignar la etiqueta de nombre a la entrada del bloque de funciones i_sAvatarName
|
Paso |
Acción |
|---|---|
|
1 |
Abra la configuración de TeSys island. |
|
2 |
Seleccione . |
|
3 |
Haga referencia a la etiqueta de nombre (por ejemplo, Device1, Device2, Device3, etc.) en la entrada del bloque de funciones i_sDeviceName.
NOTA: El nombre del dispositivo se encuentra en la sección .
|

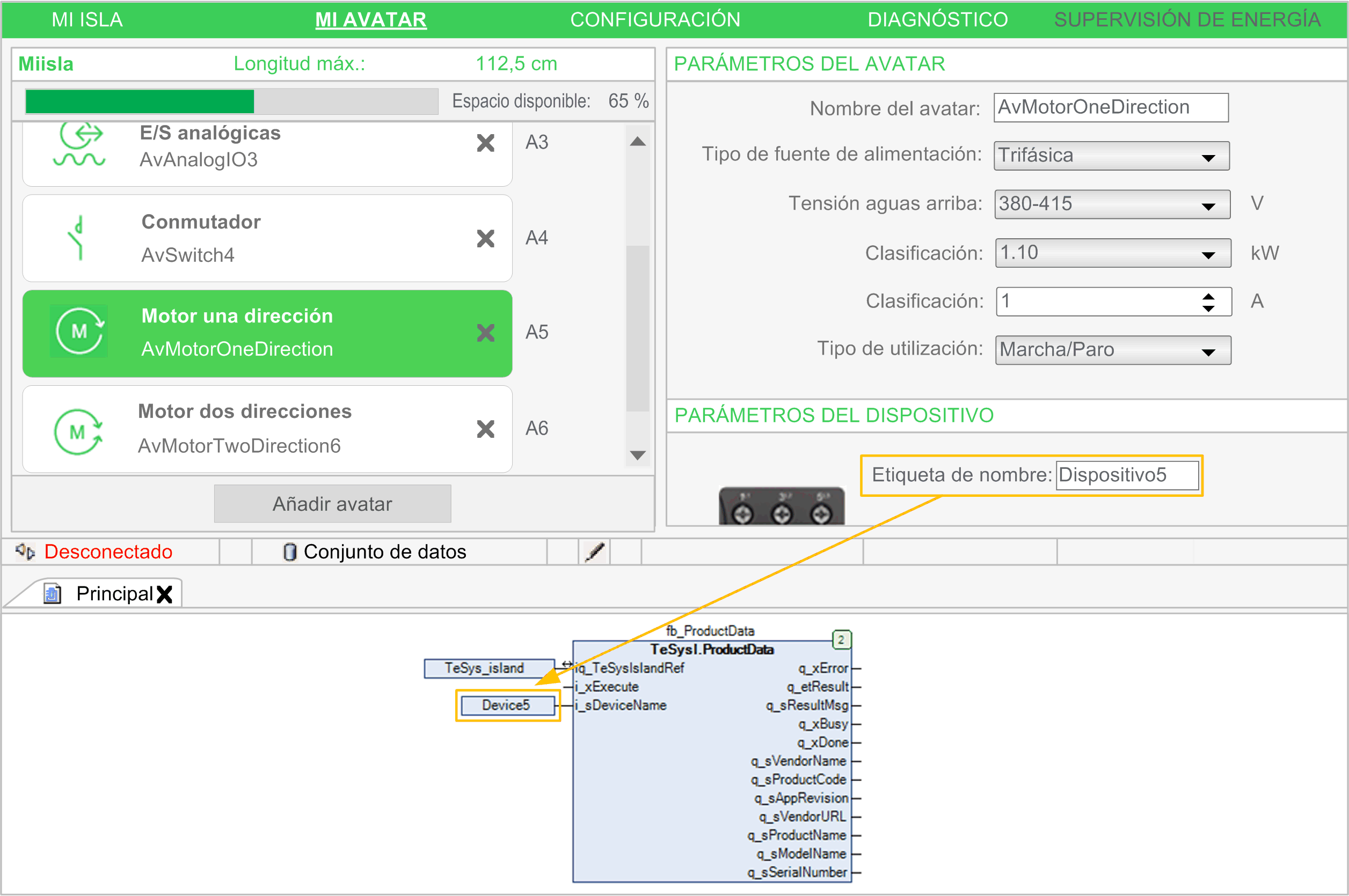

En la siguiente figura se proporciona un ejemplo del bloque de funciones ProductData de gestión de equipos disponible para cualquier dispositivo, a excepción del acoplador de bus (dispositivo del sistema):
Referencia automática de los bloques de funciones del sistema al acoplador de bus
A diferencia de los bloques de funciones descritos anteriormente, los bloques de funciones del sistema no requieren referencias a avatars ni a dispositivos.

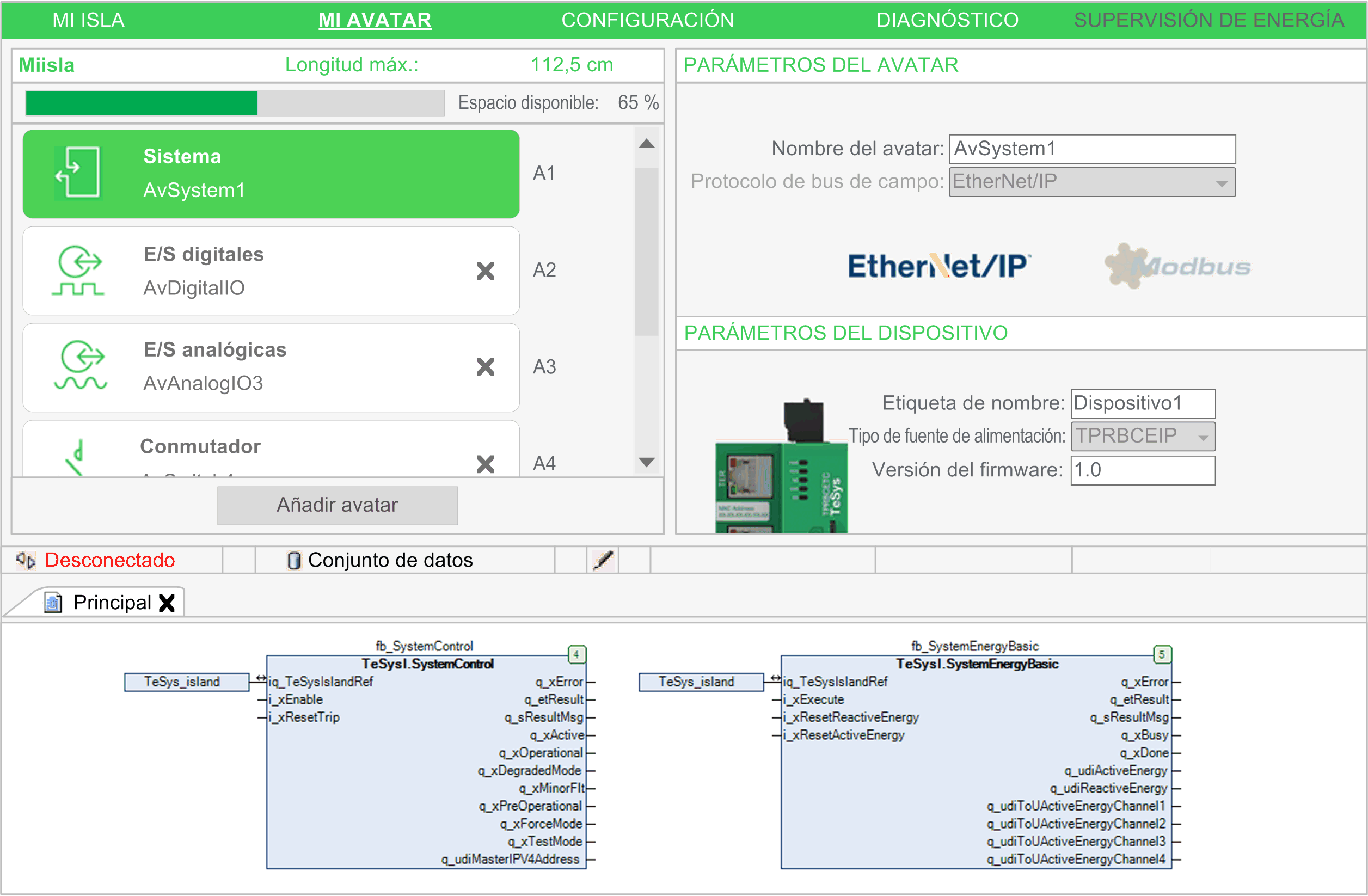

Los bloques de funciones SystemControl y SystemEnergyBasic, por ejemplo, no contienen entradas con referencias a avatars o a dispositivos porque están vinculados directamente con el acoplador de bus (dispositivo del sistema):
