Interfaz serial

Introducción

La interfaz en serie no está aislada. Los terminales SG (masa de señales) y FG (puesta a tierra funcional) se conectan dentro de este producto.

Use únicamente el circuito SELV (Safety Extra-Low Voltage, Muy baja tensión de seguridad) para conectar las interfaces COM, USB y LAN.

NOTA: Para obtener información sobre cómo conectar controladores y otros tipos de equipos, consulte el manual del controlador del dispositivo correspondiente del software de edición de pantallas.

PELIGRO

INCENDIO Y DESCARGA ELÉCTRICA

Cuando use el terminal SG para conectar un dispositivo externo a este producto:

oAsegúrese de que no se crea ningún bucle de cortocircuito al configurar el sistema.

oConecte el terminal SG al equipo remoto cuando el dispositivo externo no está aislado.

oConecte el terminal de SG a una conexión a tierra conocida y fiable para reducir el riesgo de daños en el circuito.

El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias.

ATENCIÓN

PÉRDIDA DE COMUNICACIÓN

oNo sobrecargue los puertos de comunicación de las conexiones.

oSujete con firmeza los cables de comunicación a la pared del panel o al armario.

oUtilice un conector RJ-45 con una lengüeta de seguridad funcional.

El incumplimiento de estas instrucciones puede causar lesiones o daño al equipo.

NOTA: Usar dentro de la corriente nominal.

RS-232C

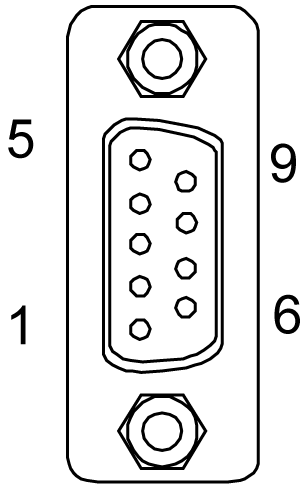

Conector de enchufe D-Sub de 9 pines

Parte lateral del producto	N.º del pin	RS-232C
Parte lateral del producto	N.º del pin	Nombre de la señal	Dirección	Significado
	1	CD	Entrada	Detección de portadora
	2	RD(RXD)	Entrada	Recibir datos
	3	SD(TXD)	Salida	Enviar datos
	4	ER(DTR)	Salida	Terminal de datos listo
	5	SG	–	Masa de señales
	6	DR(DSR)	Entrada	Conjunto de datos listo
	7	RS(RTS)	Salida	Solicitud de envío
	8	CS(CTS)	Entrada	Envío posible
	9	CI(RI)/VCC	Entrada/–	Pantalla de estado llamada 5 Vdc ±5% Salida 0,2 A^*1
	Carcasa	FG	–	Puesta a tierra funcional (común con SG)

*1 Puede usar el software de edición de pantallas para alternar el pin #9 entre RI y VCC. La salida VCC no está protegida contra sobretensión. Para prevenir daños o fallos, sólo usar dentro de la corriente nominal.

El soporte Interfit es #4-40 (UNC).

RS-485

Conector RJ-45

NOTA: Cuando establezca la comunicación a través de RS-485, puede que el esquema del cableado de algunos equipos requiera la polarización del terminal. Este terminal no requiere ninguna configuración especial ya que maneja la polarización automáticamente.

Parte lateral del producto	N.º del pin	RS-485 (Aislamiento)
Parte lateral del producto	N.º del pin	Nombre de la señal	Dirección	Significado
	1	NC	–	No hay conexión
	2	NC	–	No hay conexión
	3	NC	–	No hay conexión
	4	Línea A	Entrada/Salida	Transferir datos A (+)
	5	Línea B	Entrada/Salida	Transferir datos B (-)
	6	RS(RTS)	Salida	Solicitud de envío
	7	NC	–	No hay conexión
	8	SG	–	Masa de señales
	Carcasa	FG	–	Puesta a tierra funcional
