PELIGRO

PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O ARCO ELÉCTRICO

oDesconecte la alimentación del dispositivo antes de retirar cualquier cubierta o elemento del sistema y antes de instalar o quitar cualquier accesorio, hardware o cable.

oDesconecte el cable de alimentación de este producto y de la fuente de alimentación eléctrica.

oSiempre debe usar un dispositivo apropiado para detectar la tensión nominal a fin de confirmar que la alimentación está apagada.

oReemplace y sujete todas las cubiertas o los elementos del sistema antes de suministrar energía eléctrica a este producto.

El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias.

ATENCIÓN

MECANISMO ACCIONADO POR RESORTE

No suelte el mecanismo de la grapa de resorte cerca de la cara.

El incumplimiento de estas instrucciones puede causar lesiones o daño al equipo.

AVISO

DAÑOS MATERIALES

Mantenga este producto estabilizado en el corte del panel cuando instale o retire las pinzas de muelle.

El incumplimiento de estas instrucciones puede causar daño al equipo.

1

Ponga este producto en una superficie limpia y plana con la pantalla orientada hacia abajo.

2

Compruebe que la junta de este producto esté colocada firmemente en la muesca del bisel, la cual recorre el perímetro del marco del display.

NOTA: Siempre debe usar la junta de instalación porque absorbe las vibraciones y repela el agua. Véase Sustitución de la junta de colocación para obtener información sobre el procedimiento para sustituir la junta de colocación.

3

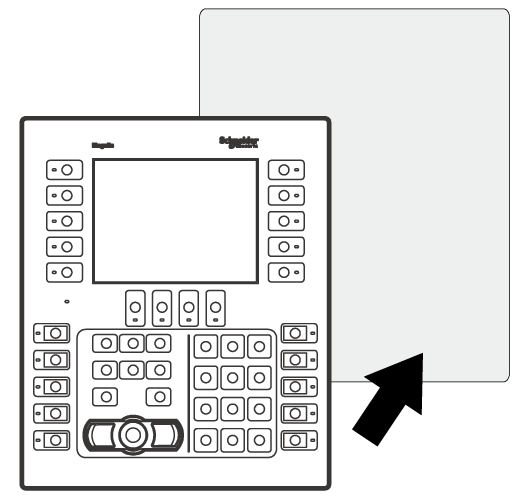

Basado en las dimensiones del corte del panel, corte una abertura de montaje en el panel y coloque este producto en el mismo desde la parte frontal.

4

Apriete los ganchos de la pinza de muelle en las ranuras de inserción de este producto.

Ajuste las pinzas de muelle según el grosor del panel girándolo:

oPosición 1

1,5 mm (0,059 in) ≤ espesor del panel ≤ 4 mm (0,157 in)

oPosición 2

4 mm (0,157 in) ≤ espesor del panel ≤ 6 mm (0,236 in)

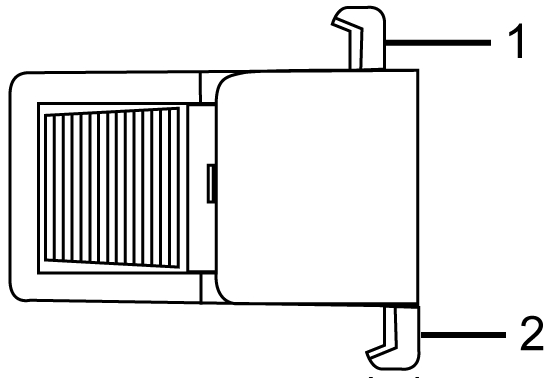

Costado de la pinza de muelle

1 Gancho para la posición 1

2 Gancho para la posición 2

5

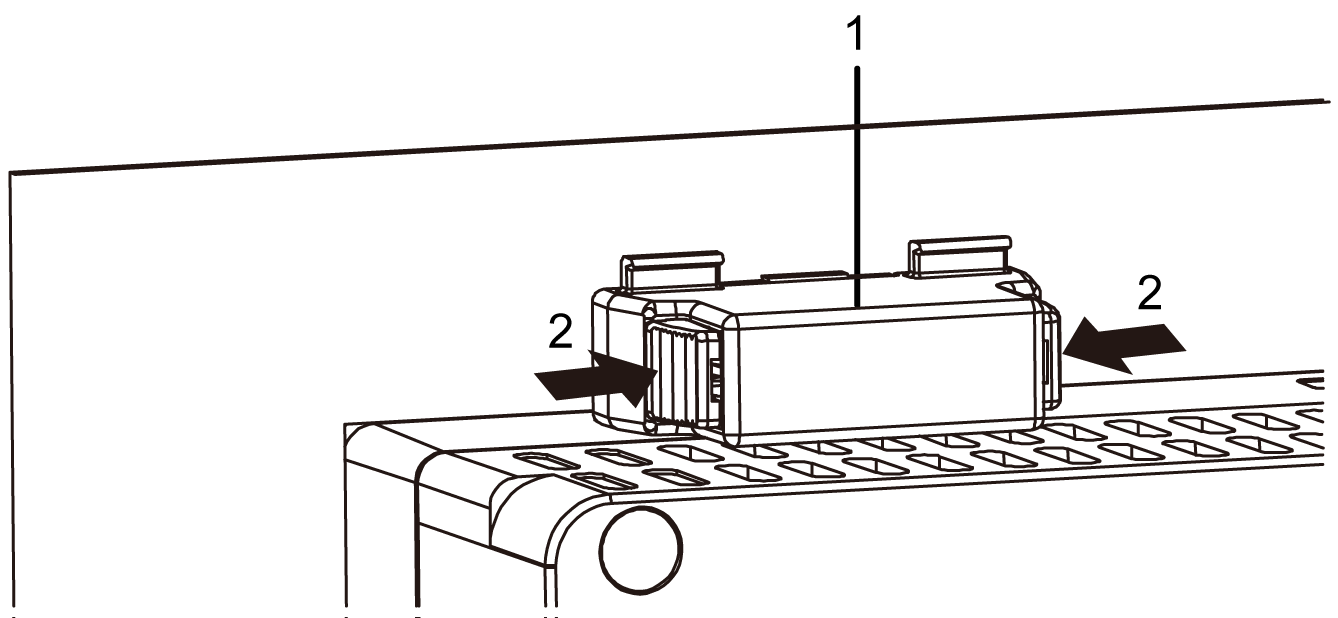

Asegure las pinzas de muelle presionando de manera simultánea las partes superior e inferior de la pinza.

1   Pinza de muelle

2   Clic

Número de pinzas de muelle

HMIGK2310

oSuperior - 2, Inferior - 2, Derecha - 3, Izquierda- 3

HMIGK5310

oSuperior - 3, Inferior - 3, Derecha - 3, Izquierda- 3

PELIGRO

PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O ARCO ELÉCTRICO

oDesconecte la alimentación del dispositivo antes de retirar cualquier cubierta o elemento del sistema y antes de instalar o quitar cualquier accesorio, hardware o cable.

oDesconecte el cable de alimentación de este producto y de la fuente de alimentación eléctrica.

oSiempre debe usar un dispositivo apropiado para detectar la tensión nominal a fin de confirmar que la alimentación está apagada.

oReemplace y sujete todas las cubiertas o los elementos del sistema antes de suministrar energía eléctrica a este producto.

El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias.

AVISO

DAÑOS MATERIALES

Mantenga este producto estabilizado en el corte del panel cuando instale o retire las pinzas de muelle.

El incumplimiento de estas instrucciones puede causar daño al equipo.

1

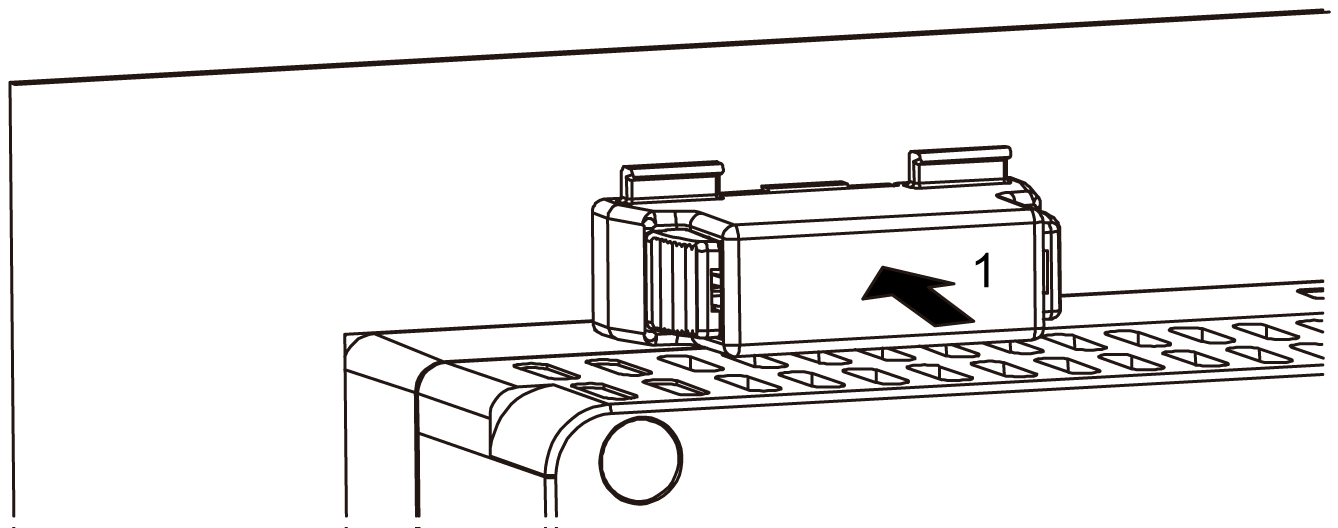

Retire las pinzas de muelle. Primero destrabe las pinzas presionando la parte de atrás de la pinza hasta oír un "clic".

1   Clic

2

Retire este producto cuidadosamente del panel.

ATENCIÓN

RIESGO DE DAÑOS PERSONALES

No deje que este producto se caiga cuando lo retire del panel.

oManténgalo en su lugar después de retirar las pinzas de muelle.

oUse las dos manos.

oTenga cuidado de no lastimarse los dedos cuando presione el saliente.

El incumplimiento de estas instrucciones puede causar lesiones o daño al equipo.
